產品特點
 高集成度高可靠性無刷直流(BLDC)電機控制器
 三相全橋，PWM 方波驅動控制
 過流保護措施，過載時立即關斷輸出及時保護電機
 純硬件設計，高速度，高抗干擾能力
 寬幅電壓兼容 DC12-50V
 低發熱，大功率

主要功能
 欠電壓( ≤ 12V )、過壓 50V
 堵轉 3 秒自動關斷輸出
 霍爾錯誤保護
 輸出 5A，過流關斷輸出
 支持內置電位器、外接電位器、模擬電壓和 PWM 調速
 帶有使能反轉功能，靈活配合常開、常閉控制系統
 具有緩啟動功能，避免電流過沖，有效保護電機
 緩啟動時間多檔定制（0S、1S、3S、10S）默認 1S

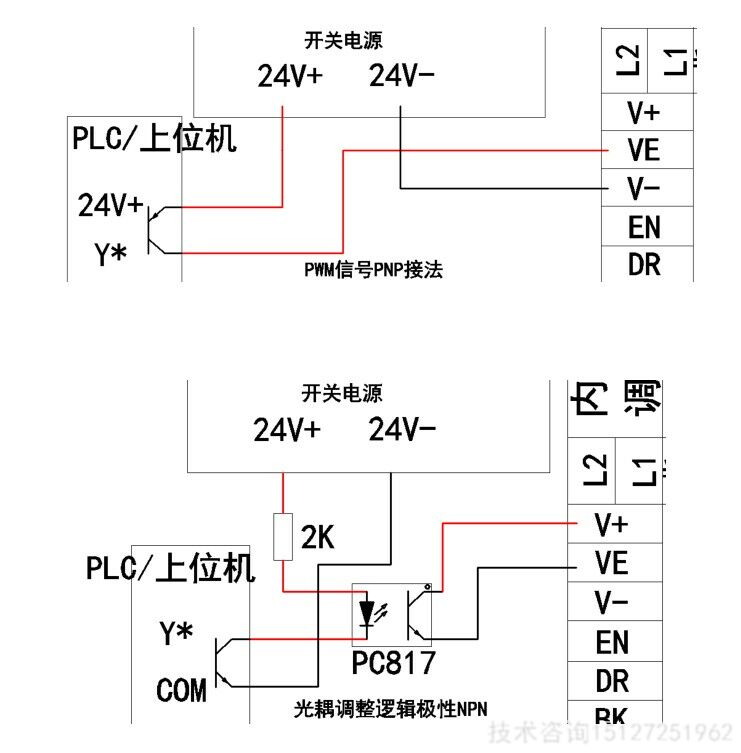

外接PWM信號調速， V- 為參考地， Ve 接PWM信號，PWM電壓幅
值為5V，頻率為1-10KHz， 接線示意及占空比 - 輸出對應圖如下：

注意！ 內外部切換撥碼 SW1 只
對調速信號起作用， ， 無論是使用內
部電位器控制電機轉速， ， 還是外接
調速信號控制電機轉速， ， 控制信號
側方向、使能信號均受控。 Ve 調
壓 速信號****工作電壓 24V， ， 調速范
圍 圍 0.8V-4.6V ，這主要是適應 PLC
用戶不需要接限流電阻。
