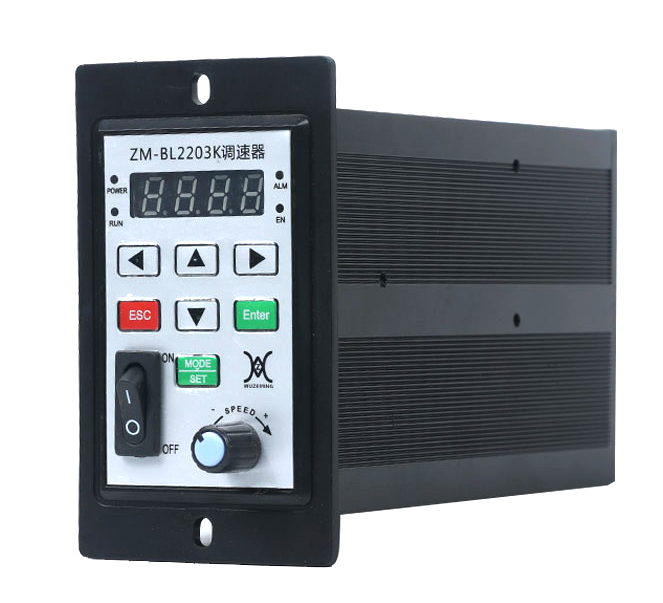

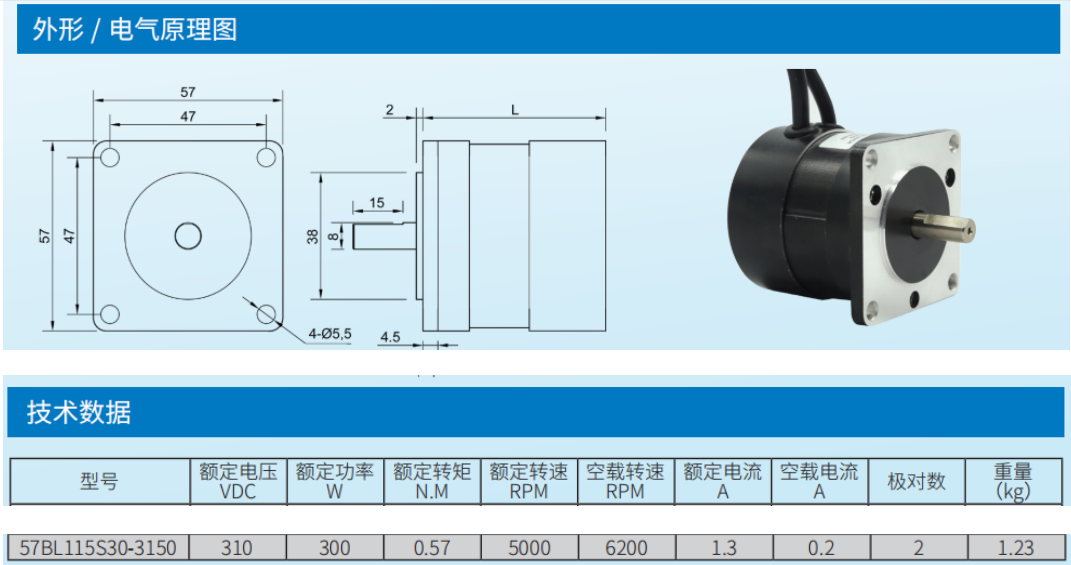

ZM-BL2203K高壓直流無刷電機調速器，電源電壓在AC80V~250V以內（典型應用AC220V），家用電即可供電，峰值電流在3A以下，適配輸出功率≤500W的電機，任意一款高壓有霍爾或無霍爾傳感器的三相直流無刷電機均可適用，產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。適配電機如下： 57 系列無刷電機

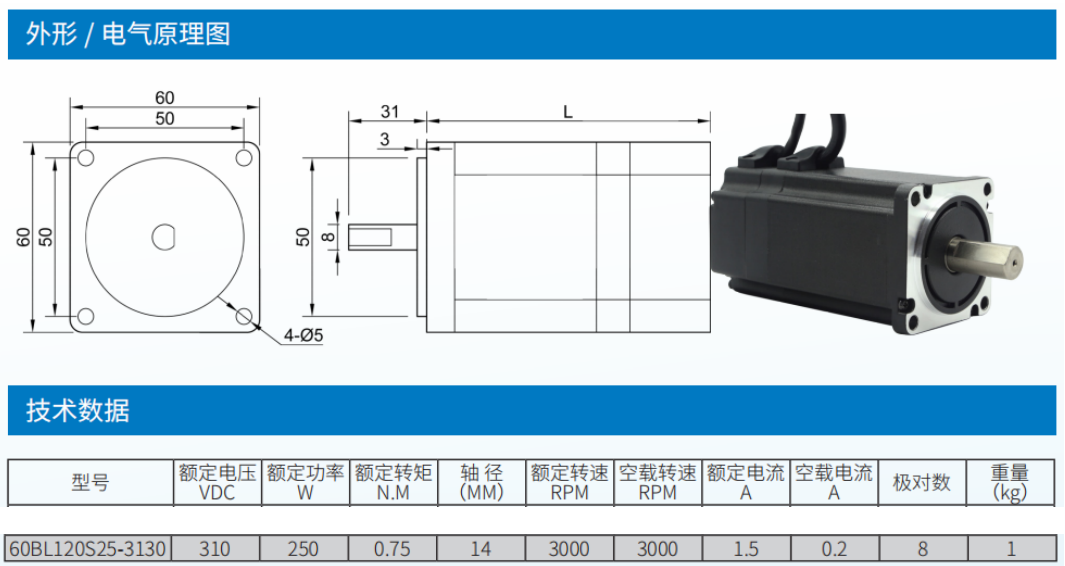

60 系列無刷電機

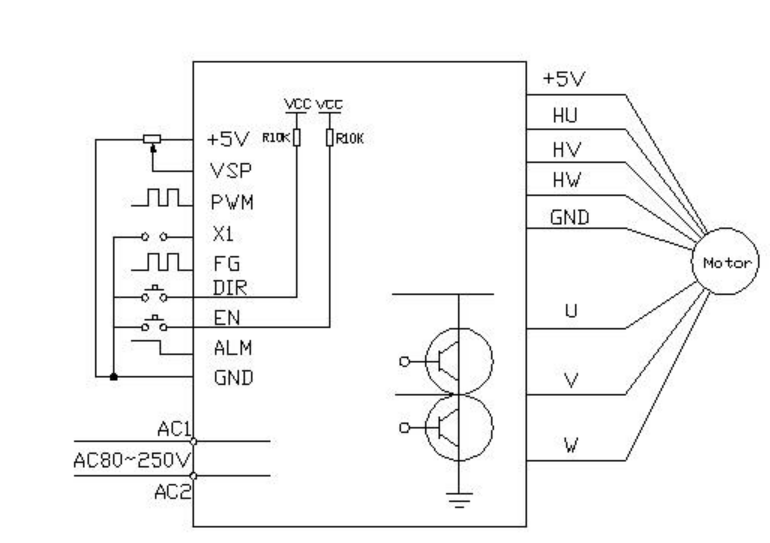

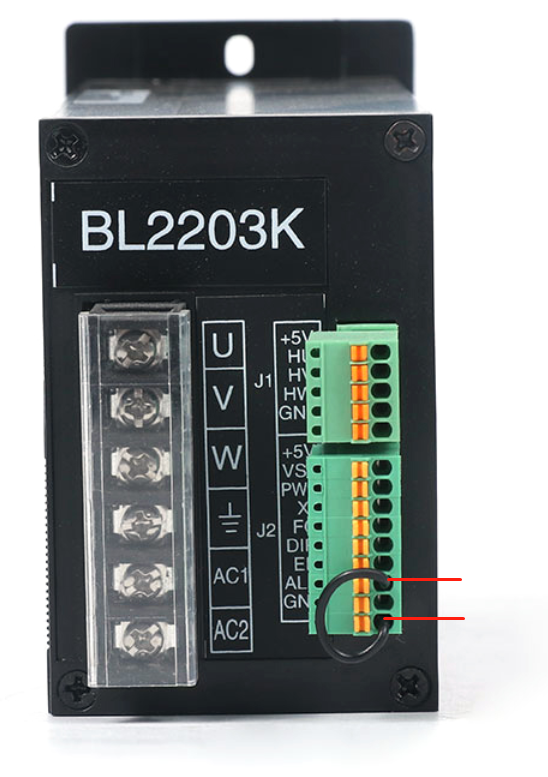

驅動器接線圖

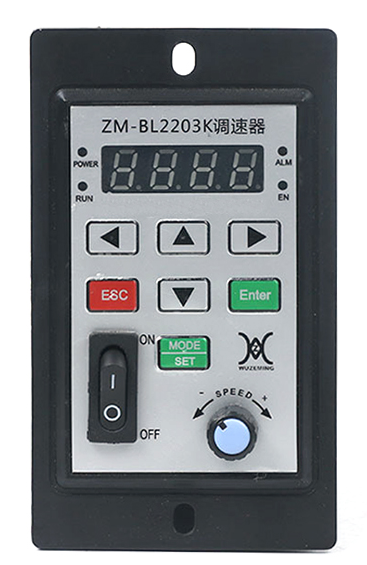

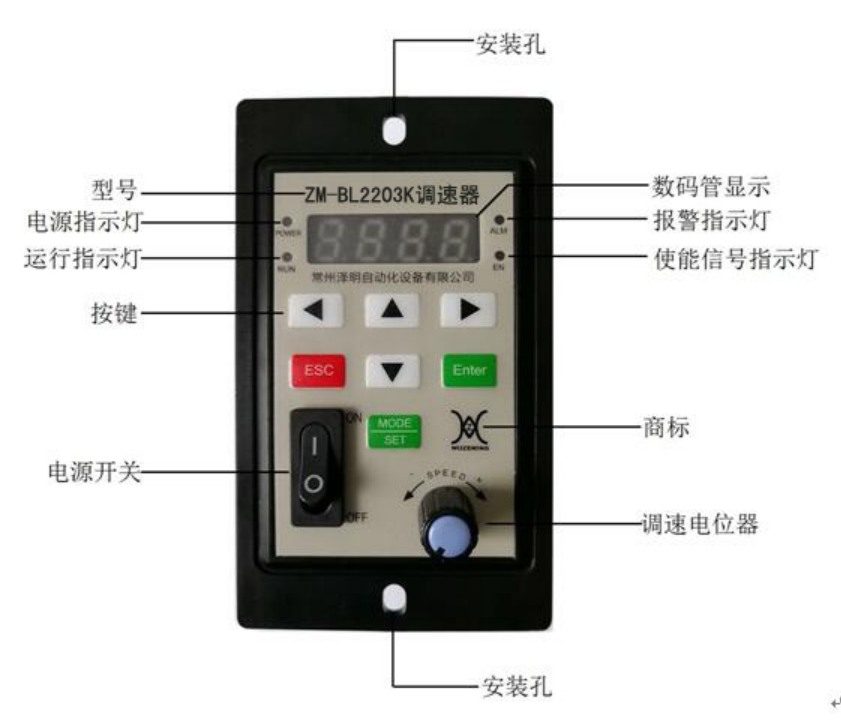

驅動器前面板

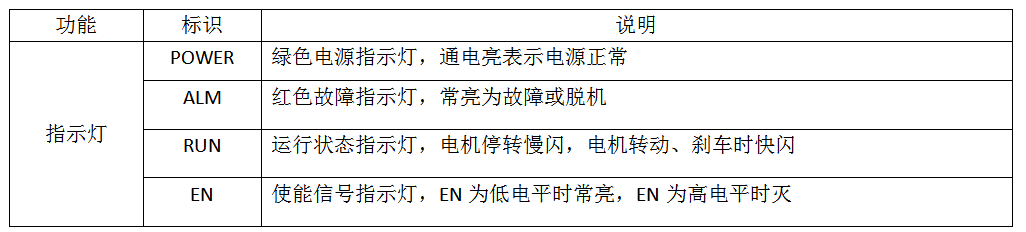

指示燈說明

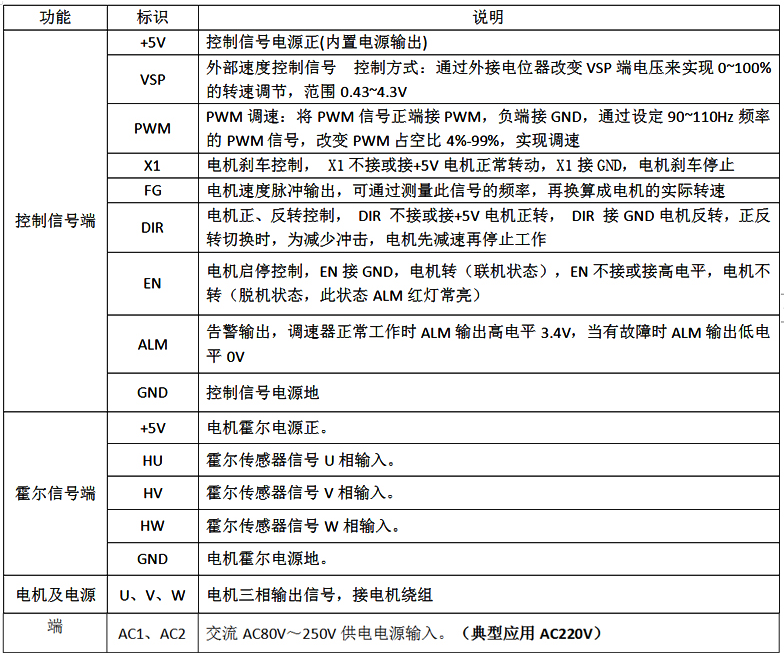

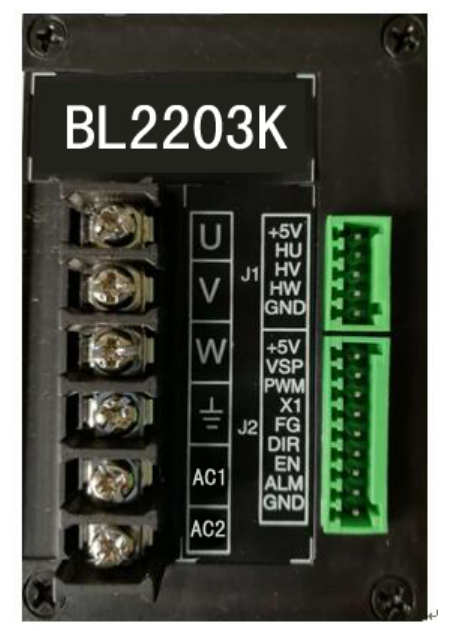

驅動器控制端

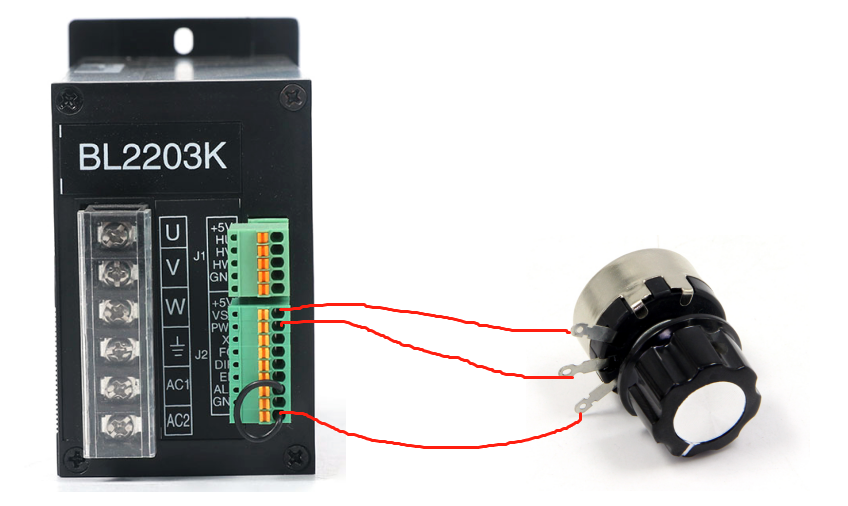

功能說明 外接調速方式選擇(VSP、PWM) 1外接電位器調速
VSP調速: 將外接電位器(5K~10K)的兩個固定端分別接于調速器控制信號端口的GND和+5V端，將調節端接于VSP端，即可使用外接電位器調速，也可以通過其它的控制單元(如PLC、單片機等）輸入模擬電壓到VSP端實現調速（相對于GND）, VSP端口的接受范圍為DC 0.43~4.3V，對應電機轉速為0~****轉速。 2 PWM調速 將PWM信號正端接PWM端，負端接GND，通過設定90~110Hz頻率的PWM信號，改變PWM占空比4%-99%，實現調速。注：調速優先級從高到低依次為PWM方式、VSP方式、面板調速電位器方式！ 電機正/反轉切換（DIR）

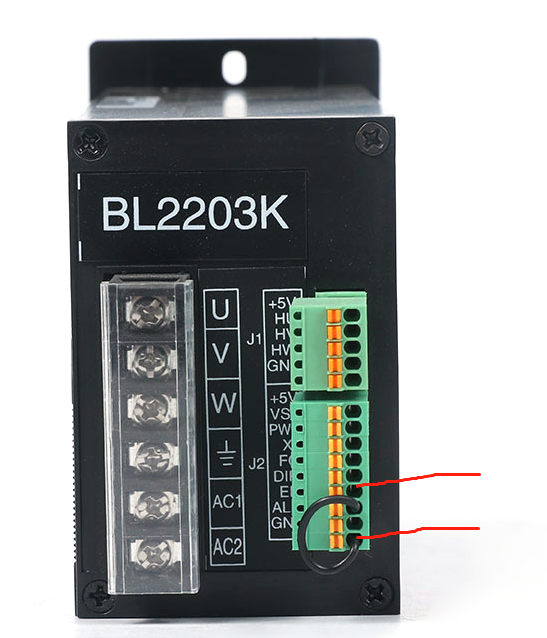

通過控制端子DIR高、低電平的轉換，可以控制電機的正反轉。（一般是外接開關或者用線一端接GND,一端用金屬觸碰方向端子，電機即可實現方向切換） 注意：為避免在電機高速運行時突然換向，對電機及機械設備的巨大沖擊，當DIR端接收到換向信號時，調速器先讓電機減速直到停止后，電機再改變轉向，提速至設定轉速。 電機啟動/停止信號（使能信號）（EN）
通過控制端子EN高、低電平的轉換，可以控制電機的停止和運行。當EN為低電平時，電機正常運行；當EN為高電平或不接時，電機停止工作，處于自由狀態，ALM紅燈常亮。此時調速器功耗≦0.02A。 出廠設置默認為EN和GND短接。
工作模式設置 本產品可以實現以下功能： （標準出廠默認設置為方波有霍爾開環模式） 方波有霍爾速度開環運行 方波有霍爾速度閉環運行 方波無霍爾速度開環運行 方波無霍爾速度閉環運行 恒扭矩開環模式運行 恒扭矩閉環模式運行  以上功能用戶可在面板上進行自主設置

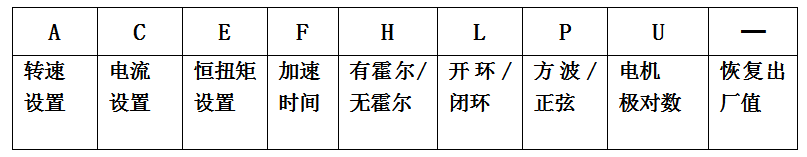

設置狀態共8個代碼對應如下：

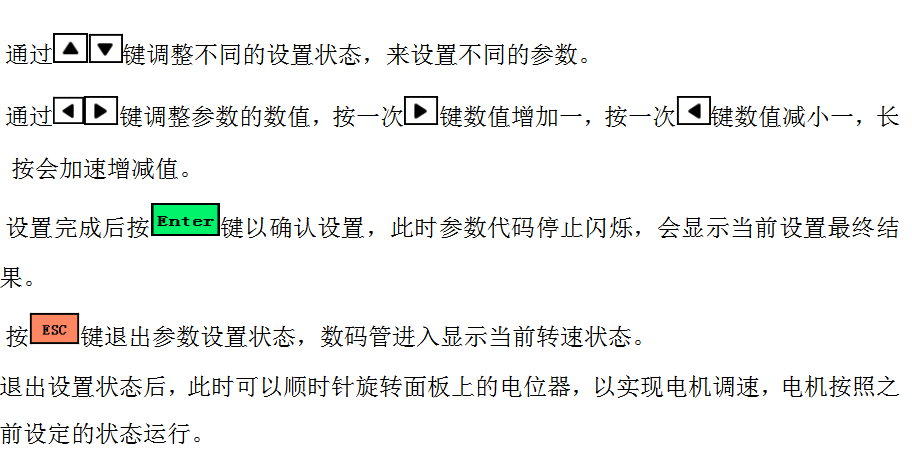

設置參數 進入設置狀態后，四位數碼管的第一位顯示當前參數設置的代碼，并且此代碼閃爍，此時后三位數碼管熄滅。
|
