伺服驅動器端子引腳分布
主電路端子

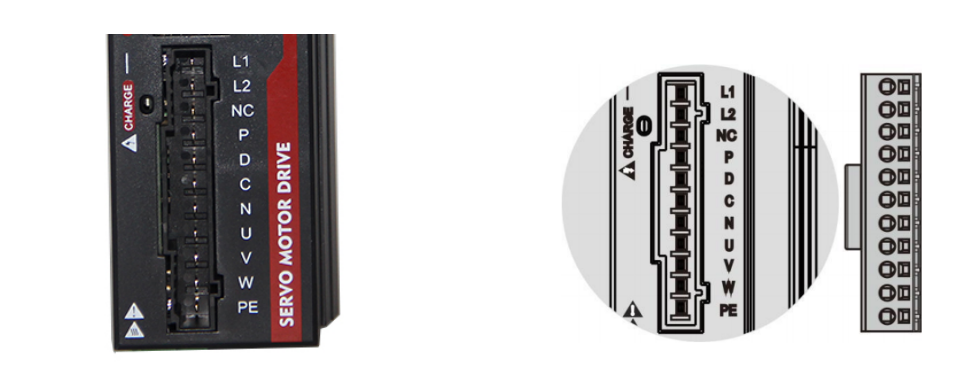

主電路端子引腳分布

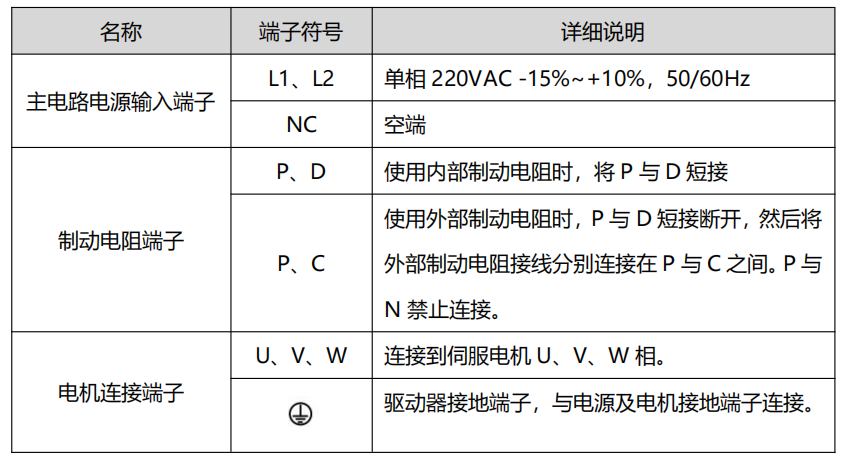

電源、電機、電阻接線端子

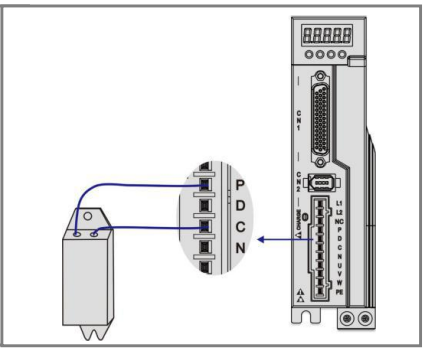

注：出廠為默認內部制動電阻接法：P 和 D 呈短接狀態（使用內部制動電阻），即按出廠狀態即可正常使用。若使用外部制動電阻時，必須先拆開P與D之間的短接，然后將外部制動電阻跨接在 P與C上，如圖所示：

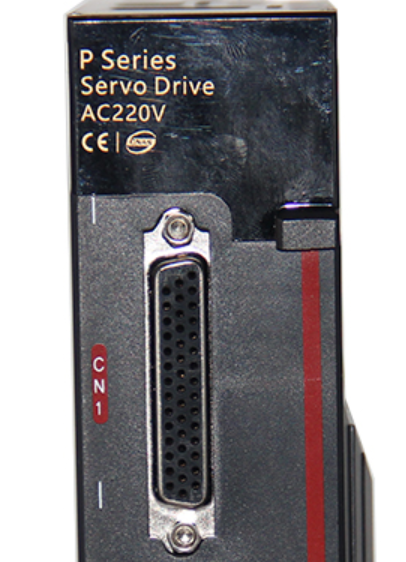

CN1 控制信號端子

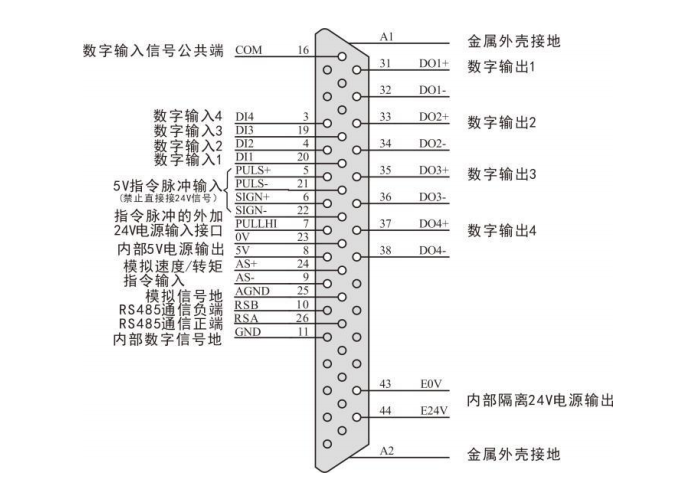

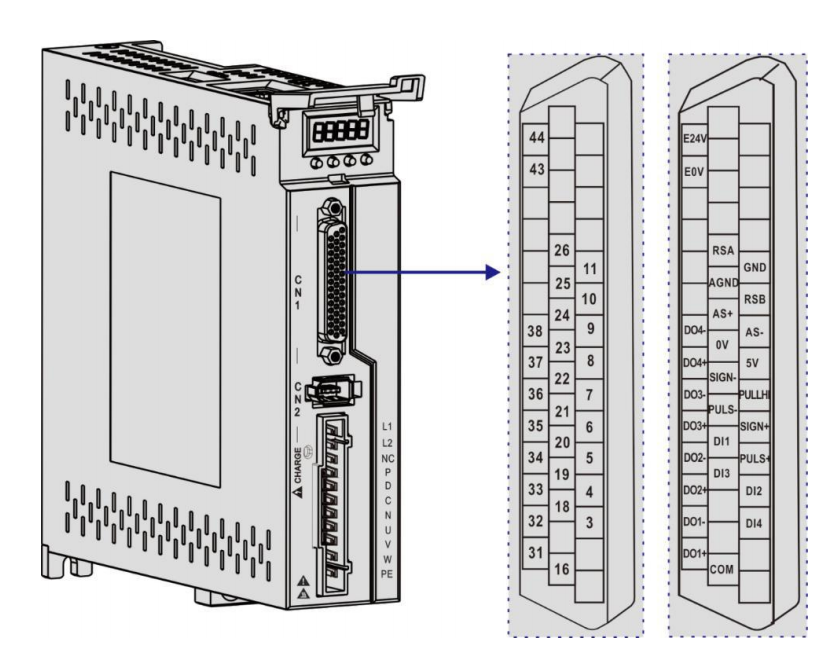

CN1 端子連接器引腳分布圖

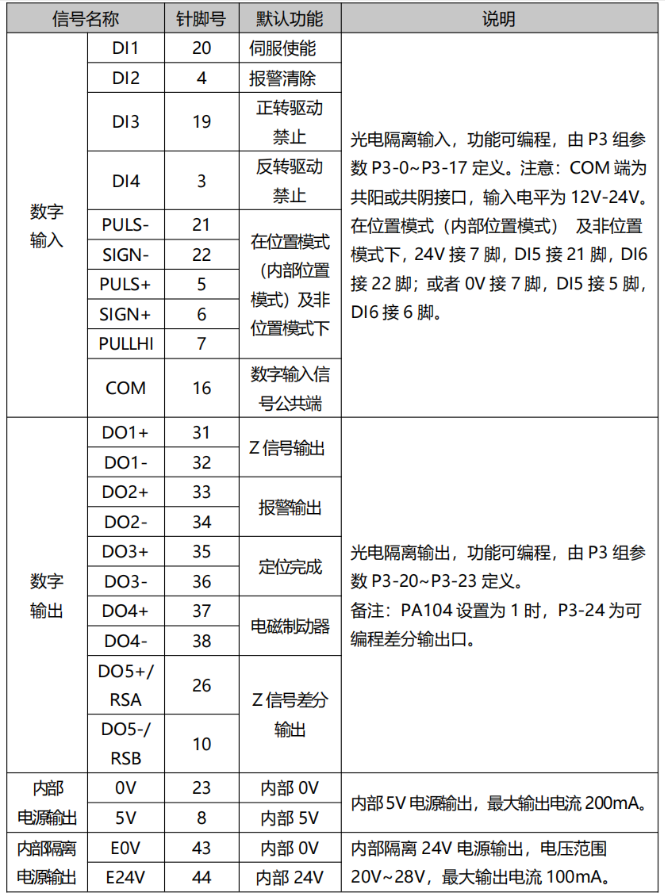

CN1 端子連接器引腳定義
數字量輸入輸出信號說明

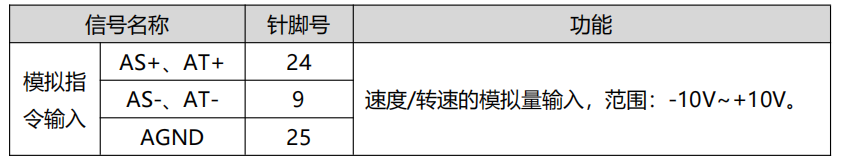

模擬指令信號說明
CN2 編碼器信號端子
CN2 編碼器信號端子與電機編碼器連接圖

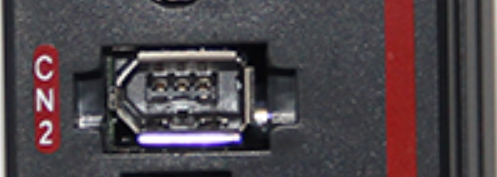

接編碼器的端子使用 6PIN 插座

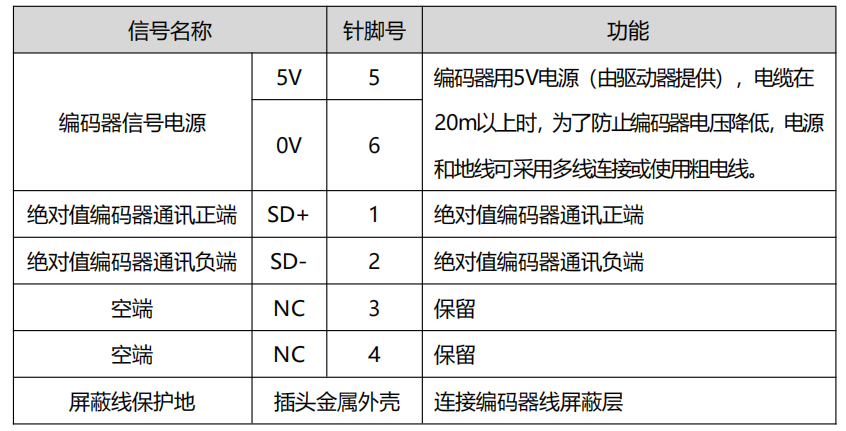

編碼器端子信號說明
CN3 與 CN4 通訊接口

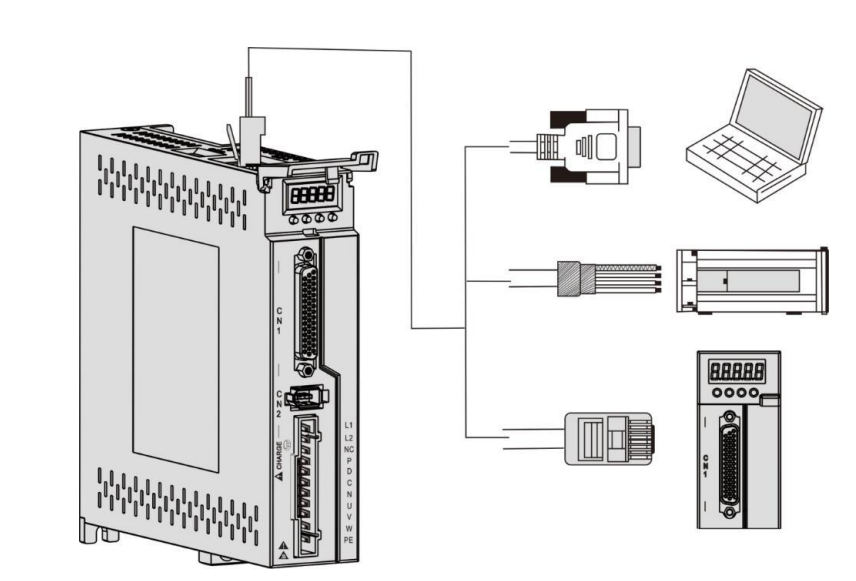

通訊端口接線示意圖
通過驅動器上的 CN3 和 CN4 端口，可以實現驅動器與 PC、PLC 及驅動器的通信連接

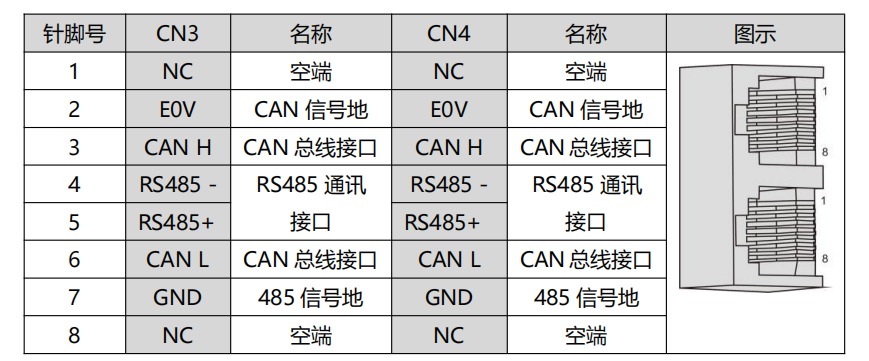

通訊端口引腳定義說明
