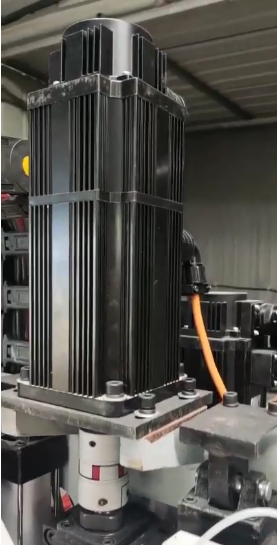

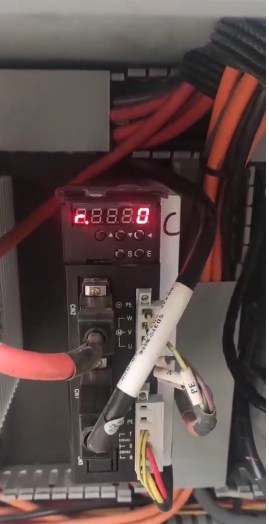

上圖客戶為1.8KW帶電磁剎車的交流伺服電機,電壓220V供電，轉速額定3000轉，6N.m恒扭矩輸出，搭配的是時代超群SD300系列驅動，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。

剎車供電24V，斷電剎車，剎車線要接到驅動器上，配合裸機關系。

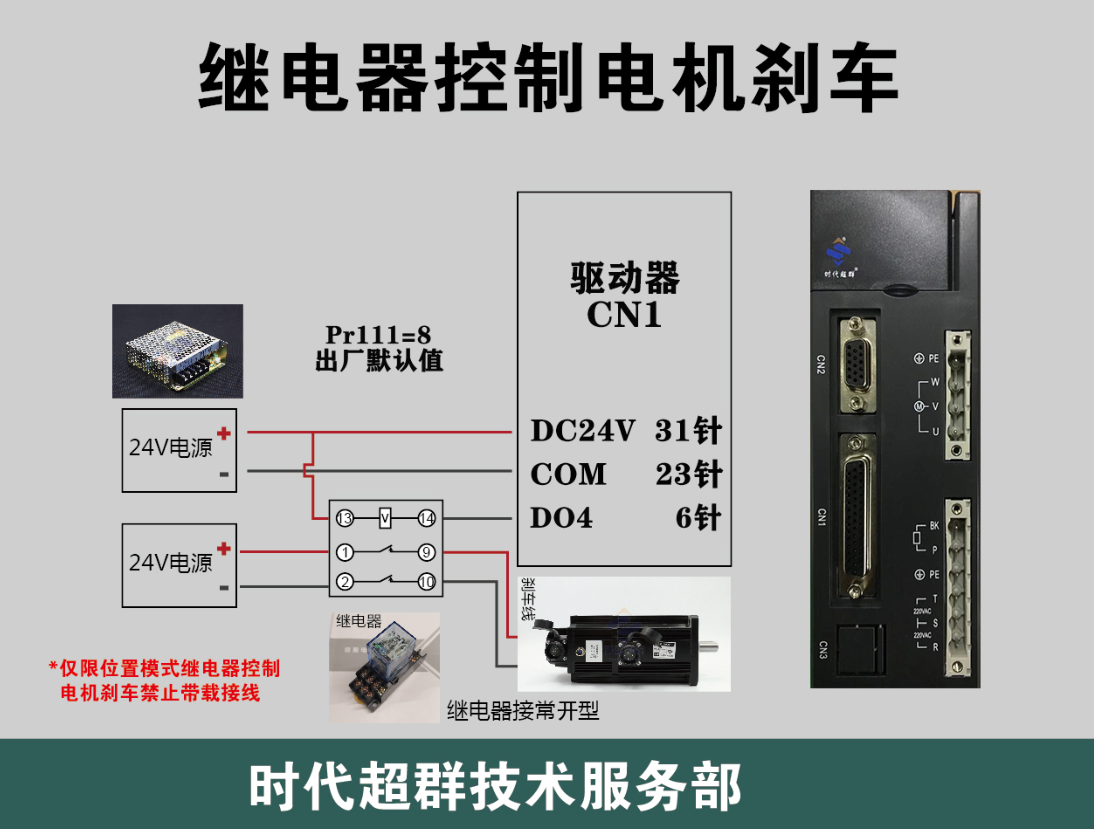

控制信號線序定義如上圖

剎車電機需要和繼電器配合接到伺服驅動器上，內部邏輯關系，會使得剎車配合的更加緊密。

聯系方式：QQ:467102884  電話：13811070445（劉女士）
