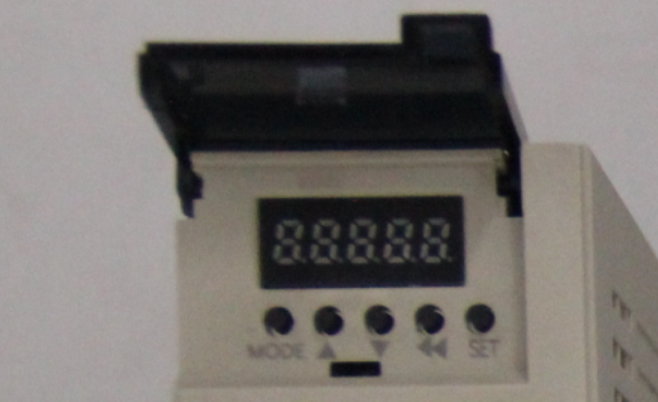

伺服驅動器控制前面板

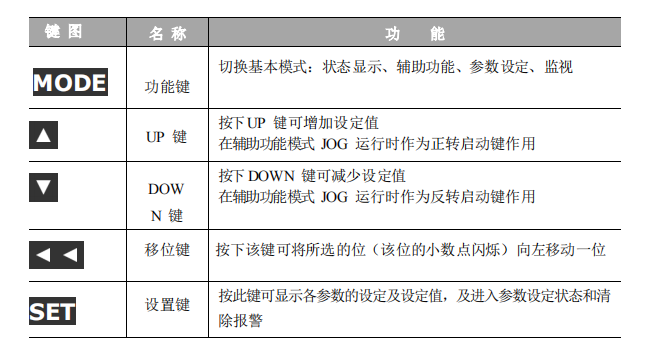

面板操作器的功能

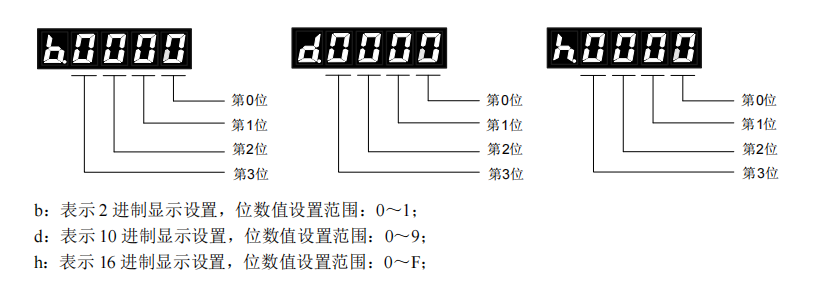

用戶參數顯示

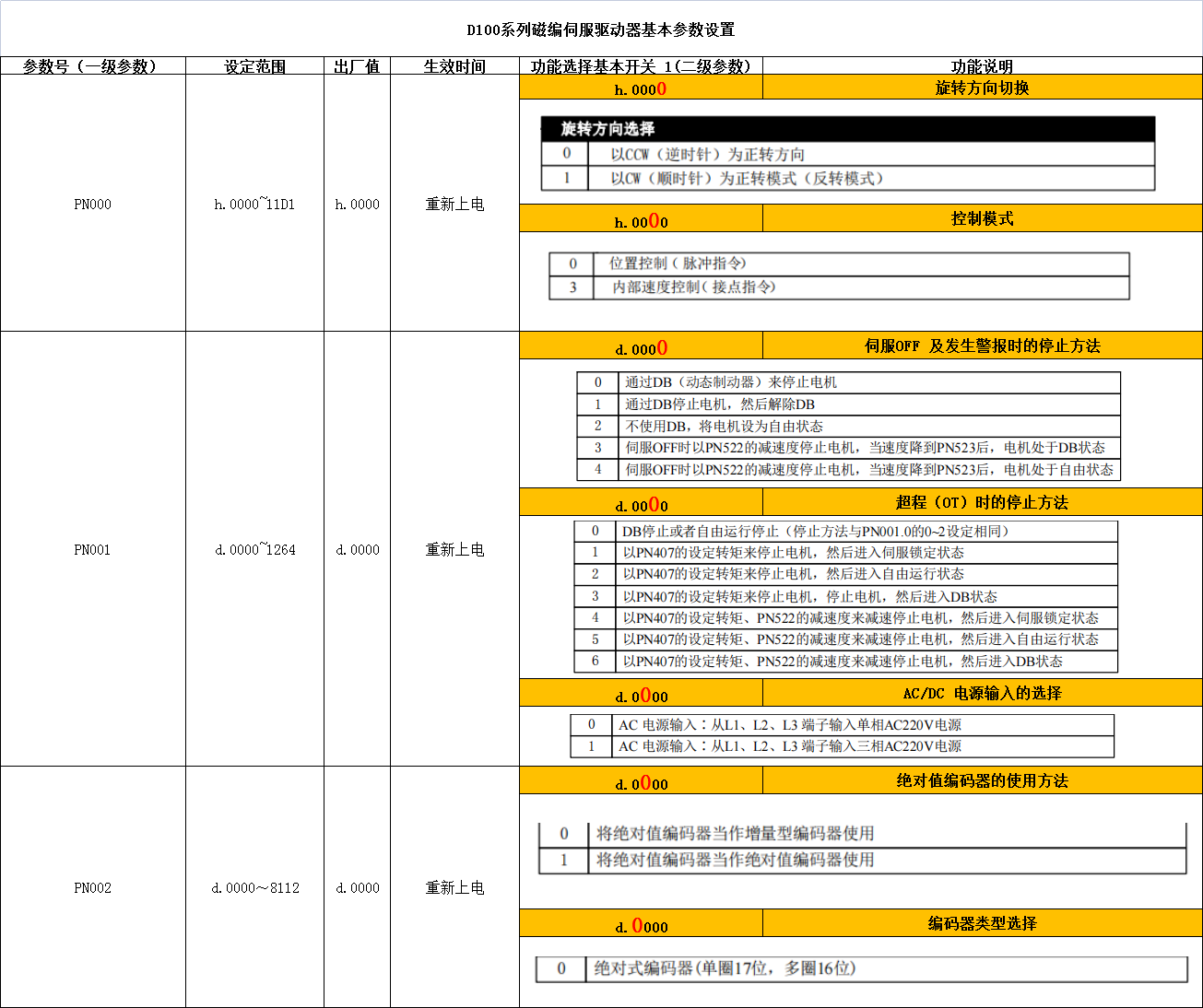

操作驅動器控制面板進行參數設置，上圖所示，MODE鍵可以顯示驅動器的幾種功能模式，▲鍵和▼鍵對需要設置的參數進行選擇，確定好需要設置的參數之后，SET鍵進行確認，設置參數過程中，可以用◀◀移位鍵輔助參數設置，設置完畢按SET鍵確認。下表為常規參數設置，包括驅動器工作模式（位置模式、內部速度模式），電機旋轉方向切換、停止報警方式及編碼器設置等，用戶可以根據自身情況進行設置。
