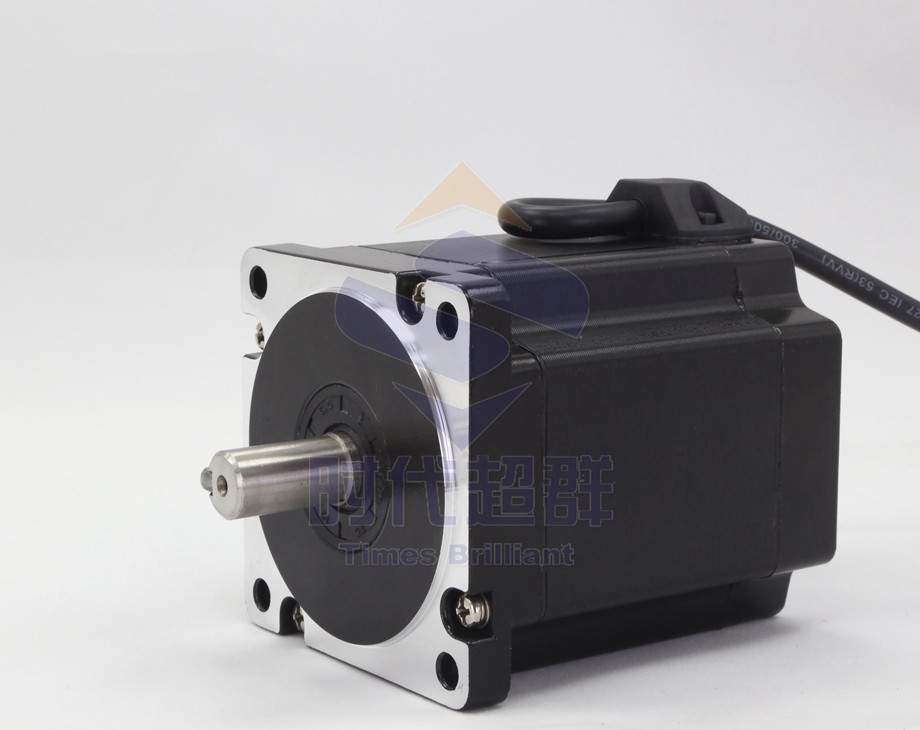

步進電機是一種將電脈沖轉化為角位移的執行機構。通俗一點講:當步進驅動器接收到一個脈沖信號,它就驅動步進電機按設定的方向轉動一個固定的角度(及步進角)。
您可以通過控制脈沖個數來控制角位移量,從而達到準確定位的目的;同時您可以通過控制脈沖頻率來控制電機轉動的速度和加速度,從而達調速的目的。因此在需要準確定位或調速控制時均可考慮使用步進電機。 步進電機分哪幾種?有什么區別?

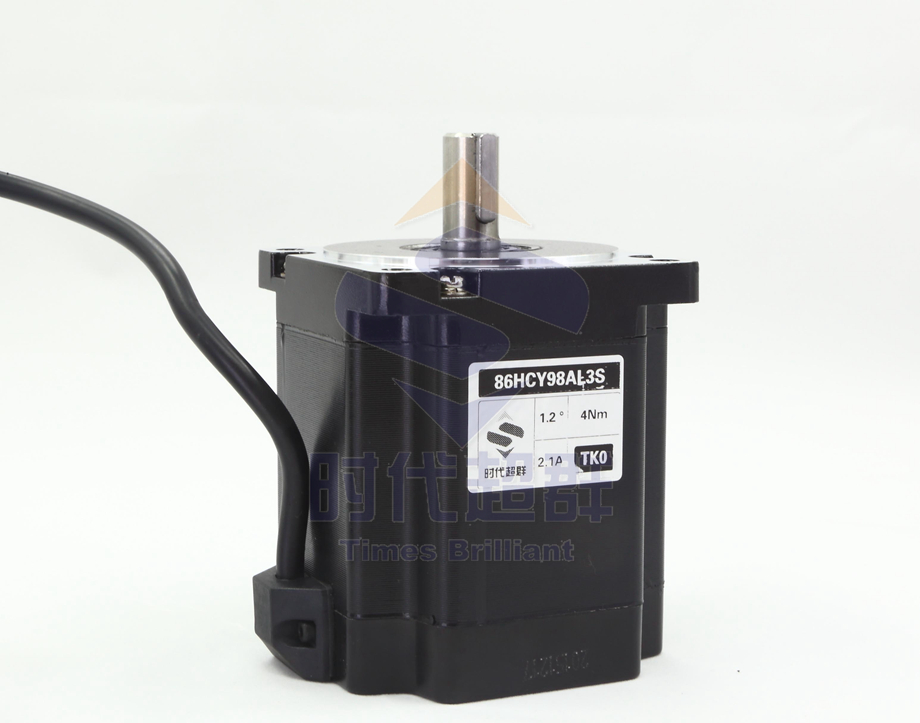

步進電機分三種:永磁式,反應式和混合式 永磁式步進一般為兩相,轉矩和體積較小,步進角一般為7.5度或15度; 反應式步進一般為三相,可實現大轉矩輸出,步進角一般為1.5度,但噪聲和振動都很大。在歐美等發達國家80年代已被淘汰。 混合式步進是指混合了永磁式和反應式的優點。它又分為兩相四相和五相:兩相步進角一般為1.8度而五相步進角一般為0.72度。這種步進電機的應用最為廣泛。
保持轉矩(holding torque)是指步進電機通電但沒有轉動時,定子鎖住轉子的力矩。它是步進電機最重要的參數之一,通常步進電機在低速時的力矩接近保持轉矩。保持轉矩越大則電機帶負載能力越強。由于步進電機的輸出力矩隨速度的增大而不斷衰減,輸出功率也隨速度的增大而變化,所以保持轉矩就成為了衡量步進電機重要的參數之一。比如,當人們說2n.m的步進電機,在沒有特殊說明的情況下是指保持轉矩為2n.m的步進電機。 一般來說,步進電機有恒壓,恒流驅動兩種,恒壓驅動已近淘汰,目前普遍使用恒流驅動。

|
