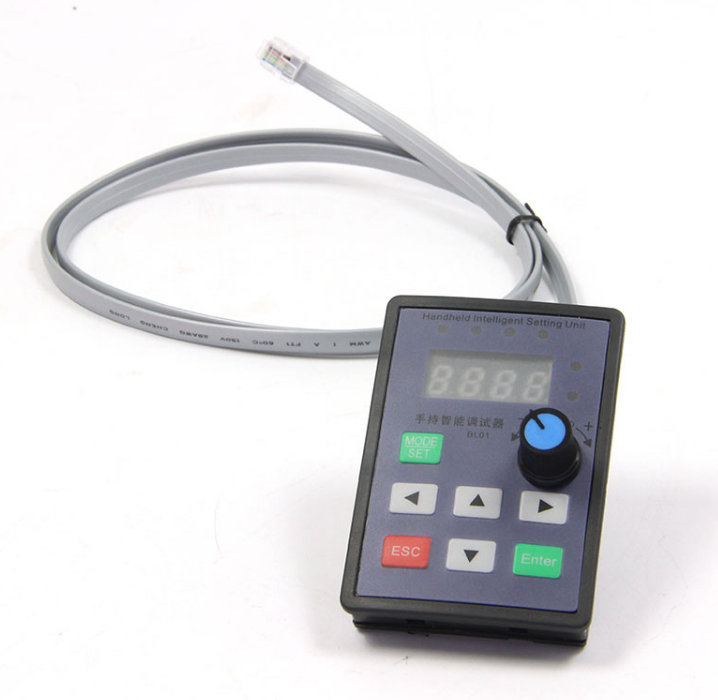

大家好，這期給大家講解一下我公司ZM-7205A驅動配套的調試小板BY-BL01。

它的作用就是通過外部按鍵調節無刷電機的****轉速、極對數、有無霍爾、加速時間等等參數。通過它極大的方便了客戶，不用通過上位機復雜的操作。下面我介紹下它的用法。

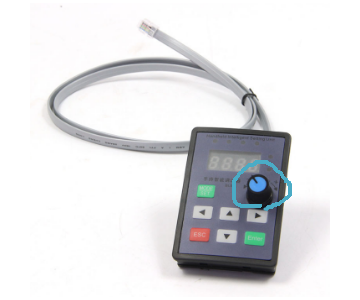

本調試版會附帶一根連接線，把線插到驅動上面的串口，這時會聽到“滴”聲一次。但是這時屏幕是不會亮的，這也造成了一個問題，有很多客戶反應，以為機器是壞的，通電不亮。我在此說明一下，通電之后聽到響聲，我們要按下旋鈕一次，這時屏幕才會點亮。

第一次用時當前數碼管會顯示轉速，我們可以按下設置鍵，選擇代碼，一共9個代碼如下：A轉速  C電流 E扭矩 F加速時間  H有無霍爾  L開環閉環  P方波/正弦  U極對數 -恢復出廠設置。我們選到對應代碼，按下確認鍵即可進入。通過左右箭頭增加或減小參數。我們這時按下ESC鍵即可退出，返回轉速顯示界面。

比如我們要調電機極對數，電機是4對極，我們先按設置鍵，上下找U代碼，按確認進入，按左右箭頭找到4即可，最后按確認。別的參數也是這樣調的。
