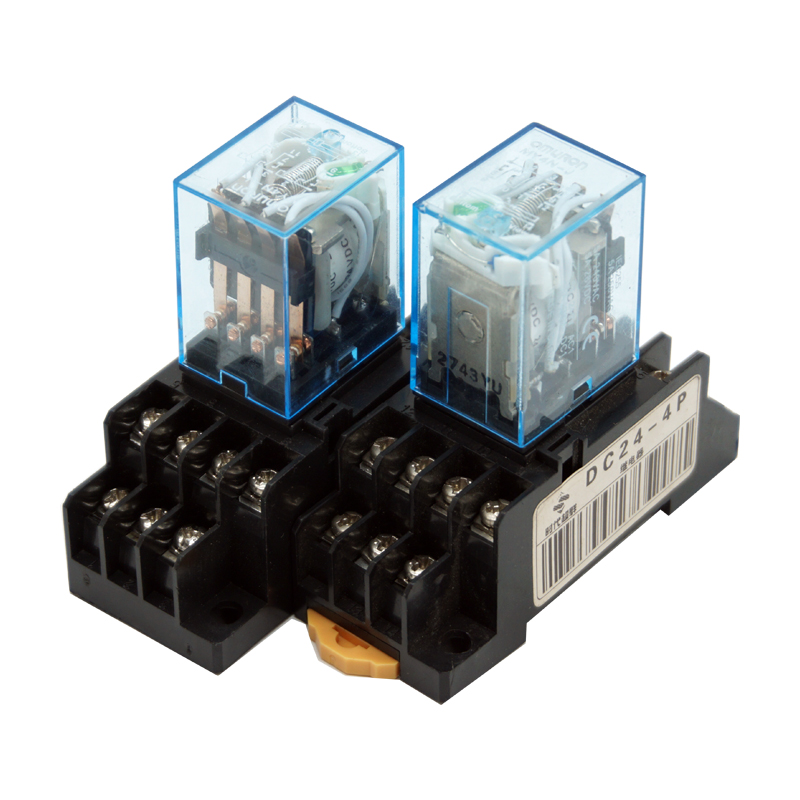

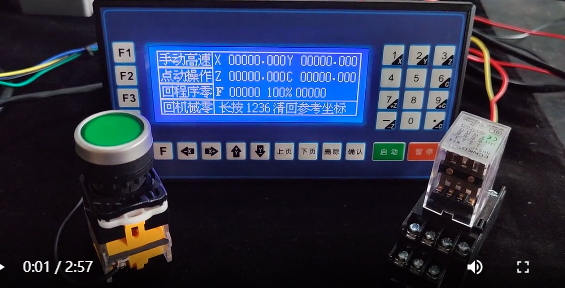

大家好，這期給大家講解CM35D控制器通過按鈕控制繼電器的通斷。首先我們準備一個按鈕、一個控制器、一個繼電器。他們的接線我想客戶朋友們都知道了，按鈕相當于一個輸入信號，接控制器輸入口，和負極導通。繼電器是個輸出信號接控制器輸出口，和正極導通。

接好之后我們進入程序里開始編程。

1、判斷跳轉  A1 輸入口1  條件：斷  目的標號：1（按鈕給信號，通就執行下一步，不同就一直判斷自己）

2、輸出 A2 輸出口：1  狀態：通（繼電器吸合）

3、延時 A3 時間：1S

4、輸出 A4 輸出口：1  狀態：斷（繼電器閉合）

這就完成了按鈕按下，繼電器吸合1秒鐘后斷開的效果。

如果我們換一個思路，兩個按鈕，一個控制繼電器通，一個控制端，我啥時候讓他閉合它再閉合呢？

這樣的話編程難度就高了一點：

1、判斷跳轉  A1 輸入口1  條件：通  目的標號：4（1號按鈕按下跳到4，繼電器吸合）

2、判斷跳轉  A2 輸入口2 條件： 通  目的標號：6（2號按鈕按下跳到6，繼電器閉合）

3、****跳轉 A3 目的標號：1

4、輸出 A4 輸出口：1  狀態：通（繼電器吸合）

5、****跳轉 A5 目的標號：1

6、輸出 A6 輸出口：1 狀態：斷（繼電器閉合）

這樣就可以啥時候打開啥時候關閉實現控制自由，這兩套編程您學會了嗎？
