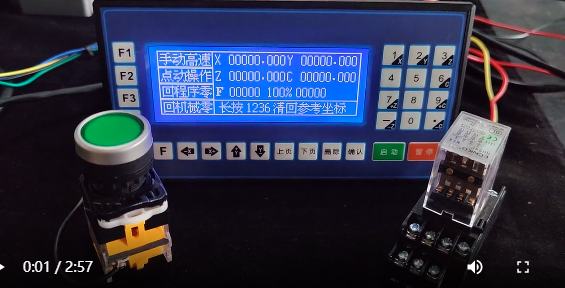

大家好,上期和大家講過用1個按鈕控制繼電器的通斷,按一下繼電器通1秒自動斷開。這次有點不一樣,用兩個按鈕控制器繼電器的通斷,一個控制通,一個控制斷。我讓他啥時候斷它再斷。這樣一個效果我們怎么實現呢?首先我們準備兩個按鈕、一個控制器、一個繼電器。
假設吸合按鈕接輸入1,斷開按鈕接輸入2,繼電器接輸出1。 1、判斷跳轉 A1 輸入口號:1 條件:通 目的標號:3(吸合按鈕信號,通了跳3) 2、判斷跳轉 A2 輸入口號:2 條件:通 目的標號:5(閉合按鈕信號,通了跳5) 3、****跳轉 A3 目的標號1(信號不通不讓往下進行) 4、輸出 A4 輸出口號:1 狀態:通(繼電器通) 5、****跳轉 A5 目的標號1(用****隔開通斷兩個動作) 6、輸出 A6 輸出口號:1 狀態:斷(繼電器斷) 7、****跳轉 A7 目的標號1(無限循環) 這樣就可以實現用兩個按鈕控制器繼電器的通斷,一個控制通,一個控制斷。讓繼電器通多久都可以。
