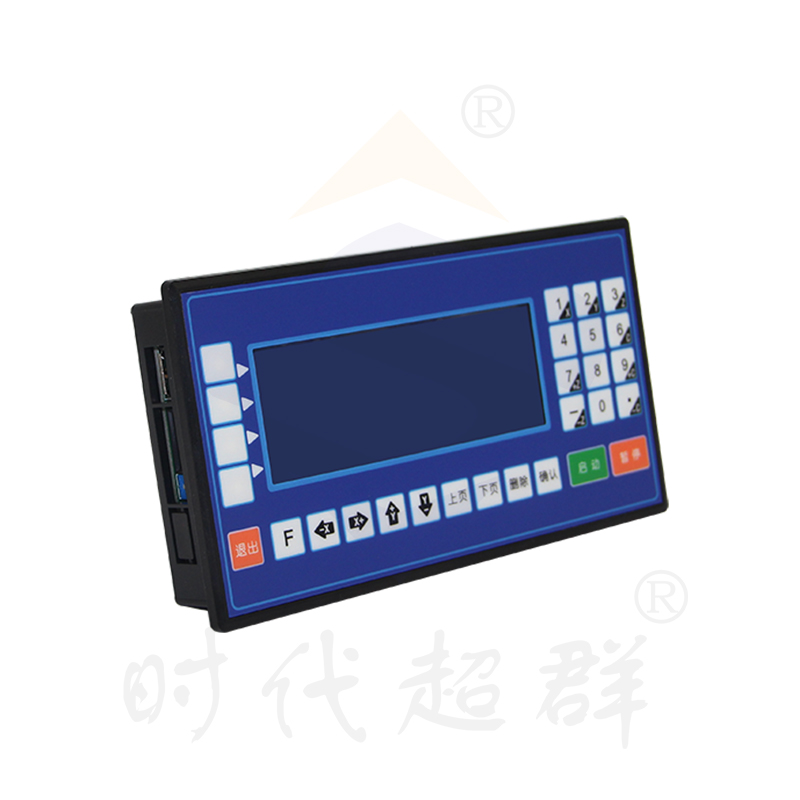

概述 本公司研制的“運動控制器”采用高性能32 位cpu,驅動裝置采用細分步進電機或交流伺服電機,配備液晶顯示器,全封閉觸摸式操作鍵盤。該系統具有可靠性高,精度高,噪音小,操作方便等特點。本控制器可控制四個電機運動,可實現點位、直線插補的操作。具有循環、跳轉等功能。簡單、清晰的參數給您的操作帶來方便和快捷。輸入/輸出的設置功能可方便您的使用和維修。 2.1 主要功能 參數設置:可設置與加工、操作有關的各個控制參數,使加工效果達到****狀態。 手動操作:可實現高、低速手動、點動、回程序零、回機械零等操作。 程序管理:可對當前加工程序進行修改、保存。 自動加工:可實現單段/連續、空運行、暫停等功能。 2.2 系統組成 數控系統主要由以下幾部分組成: 高性能、高速度32 位 液晶顯示器(分辨率:192×64) 專用運動控制芯片(信號輸出為:5v ttl) 輸入/輸出(10 路光電隔離24v 輸入,10 路光電隔離24v 輸出) 用戶加工程序存儲器(可存儲48 個程序) ****程序行數338 行 薄膜按鍵陣列(28 鍵) 2.3 技術指標 最小數據單位 0.001mm ****數據尺寸 ±9999.999mm 快速點位運動限速 8000mm/min (脈沖當量為0.001 毫米時) ****加工速度限速 8000mm/min (脈沖當量為0.001 毫米時) ****脈沖輸出頻率 150khz 控制軸數 4 軸(x,y,z,c) 聯動軸數 直線4 軸(x,y,z,c),圓弧2 軸(x,y) 電子齒輪 分子:1-65535,分母:1-65535 系統主要功能 自動、手動、程序編輯、系統參數、自檢、 設置等 2.4 外觀及面板 控制器外觀:見首頁 外形尺寸:長172mm,寬94mm,厚30mm 嵌入孔尺寸:長162mm,寬84mm,前面板厚4mm 四軸控制器cm20-40 ,配件如下, 一個四軸控制器,一條電源線 ,一個14針的排線及20針的排線。 連接方法如下。

如有需要 請電話聯系:17310958976 |
