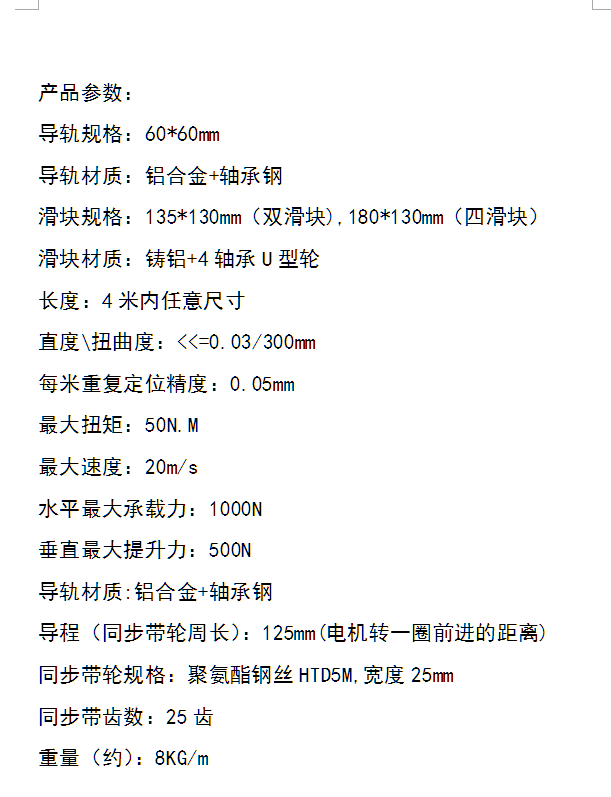

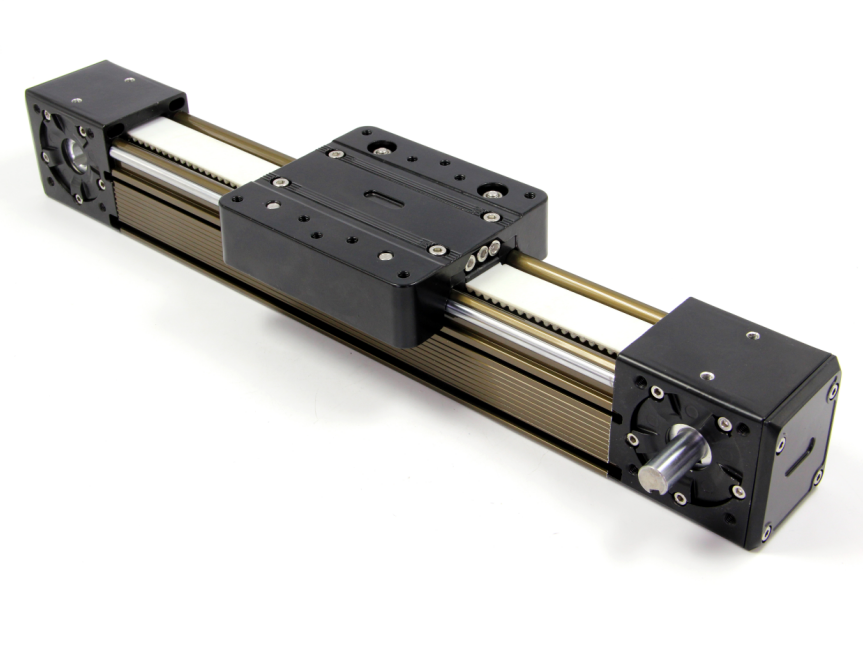

DS4M75同步帶產品規格

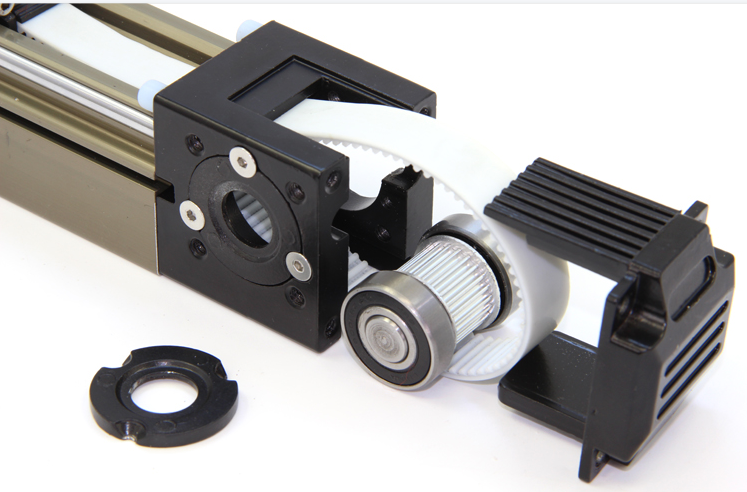

輸出軸方向默認是左出軸

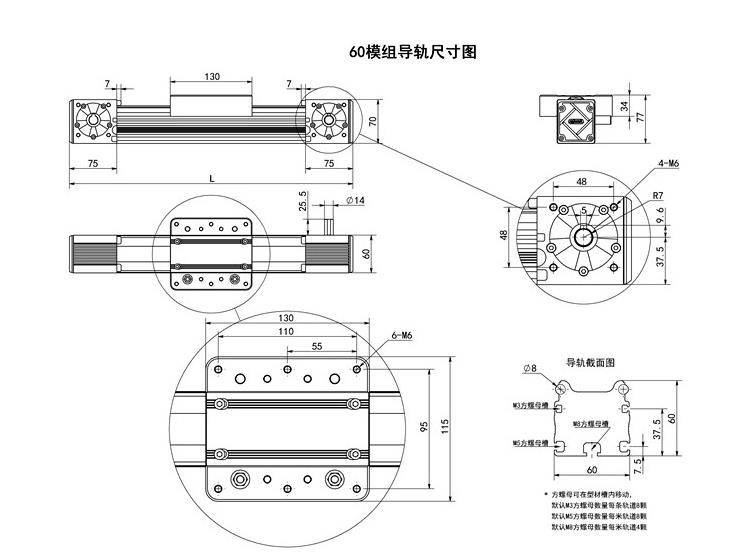

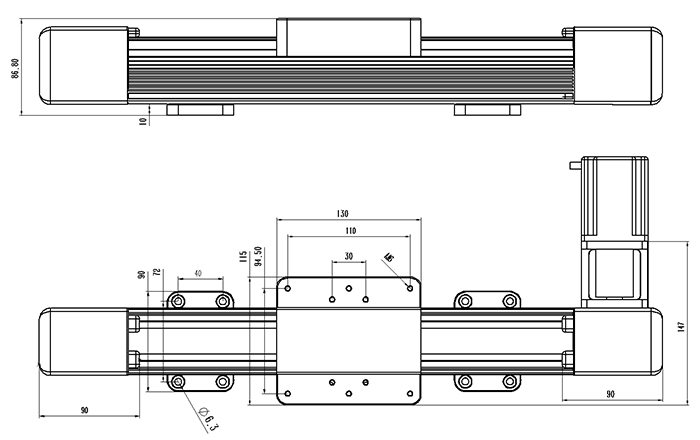

規格尺寸
模組總長=有效行程+310mm(注:130mm+90mm+90mm)
移動面板尺寸:長130mm 寬115mm ,移動面板孔規格:M6*6
兩頭端蓋防撞墊各占用90mm
組合配套
可以通過連接件實現同步帶的任意組合
同步帶連接方案如下:

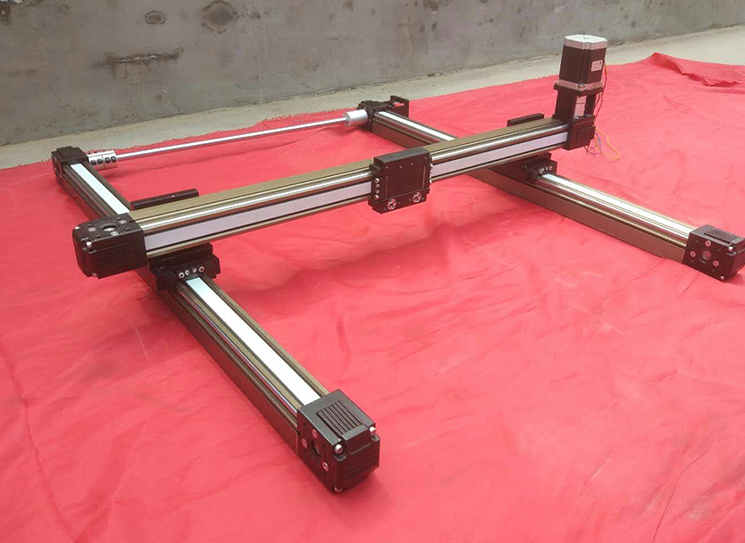

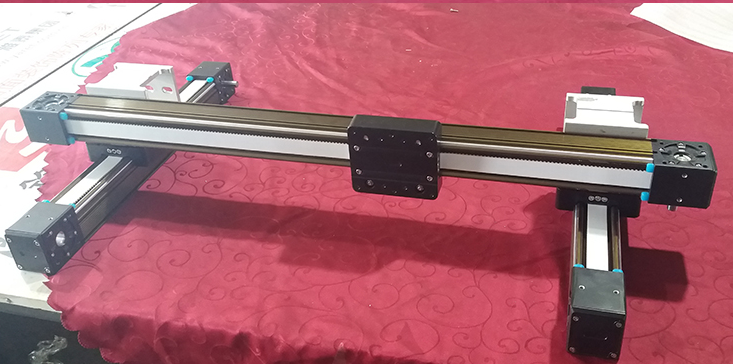

實物連接圖
