今天給大家介紹下我們常用的梯形絲杠和滾珠絲杠的區別

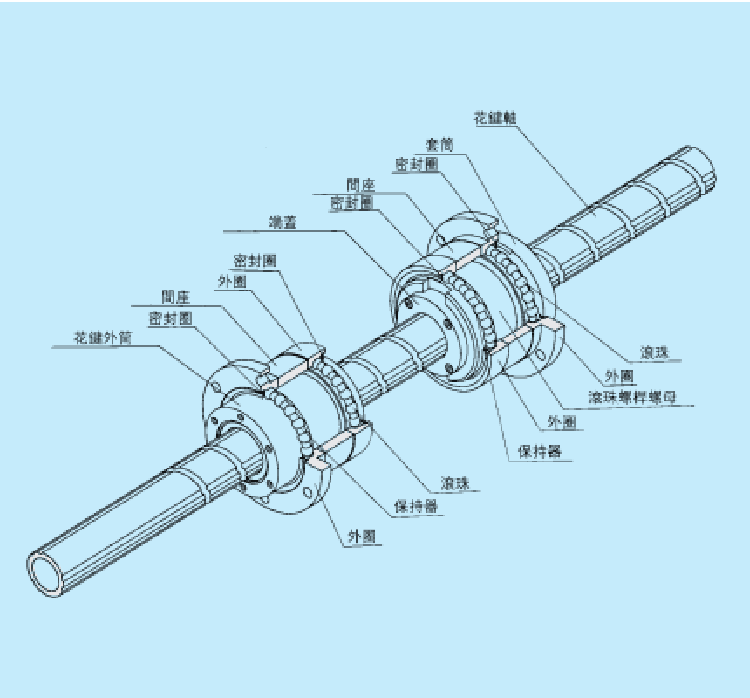

滾珠絲杠原理圖解如下

梯形絲杠和滾珠絲杠主要區別分為三點

包括：結構不同，工作原理不同，產品特點不同，那么下面就為大家詳細介紹下這幾點。

1、結構不同

梯形絲杠的結構簡單、不復雜，主要是由螺桿和螺母組成，安裝簡單方便，具有自鎖性，但精度不高。

而滾珠絲杠則是由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成，結構復雜，安裝要求高，但精度高，并已逐漸替代梯形絲杠的使用。

2、工作原理不同

梯形絲杠的工作原理為：

梯形絲杠是依靠絲母與絲杠之間的油膜產生相對滑動工作的，滑動摩擦從而完成直線運動。

滾珠絲杠的工作原理為：

當絲杠作為主動體時，螺母就會隨絲杠的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。

3、特點不同

梯形絲杠的特點是成本低、應用于要求精度較低的一些機床等設備，梯形絲杠的安裝簡單、結構不復雜、維修較為方便，但摩擦系數較大、精度達不到較高標準。

滾珠絲杠的特點是摩擦系數小、動態響應快、易于控制、精度高。滾珠絲杠在生產過程中，滾道和珠子之間施加預緊力，可以消除間隙，所以滾珠絲杠可以達到無間隙配合。被廣泛應用于數控機床等精密要求高的設備。但也有價格較高、安裝要求高、維修成本高等特點。

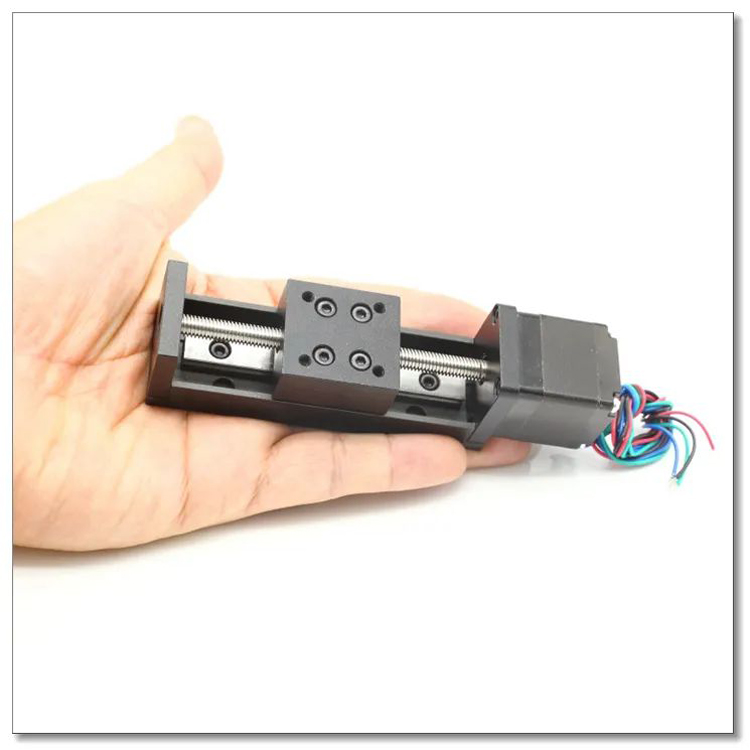

下圖是我們公司梯形絲杠模組實拍

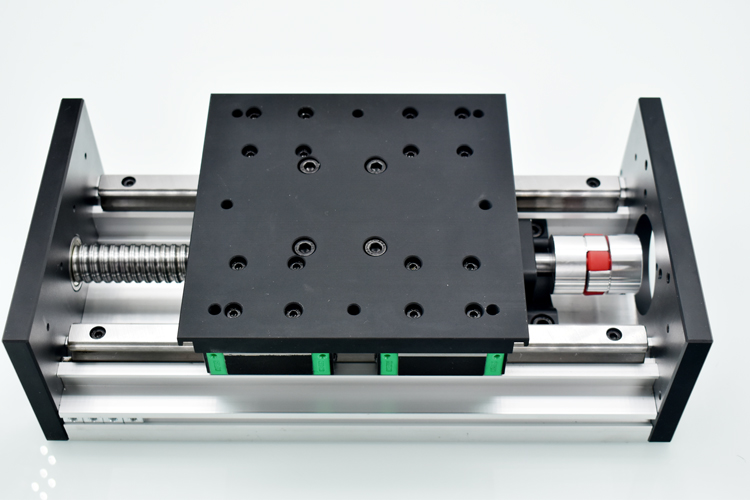

滾珠絲杠模組實拍
