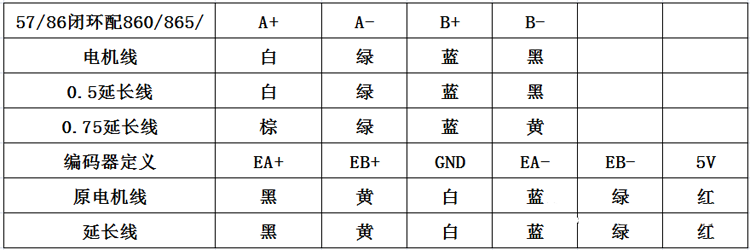

57/60/86閉環步進電機接線定義

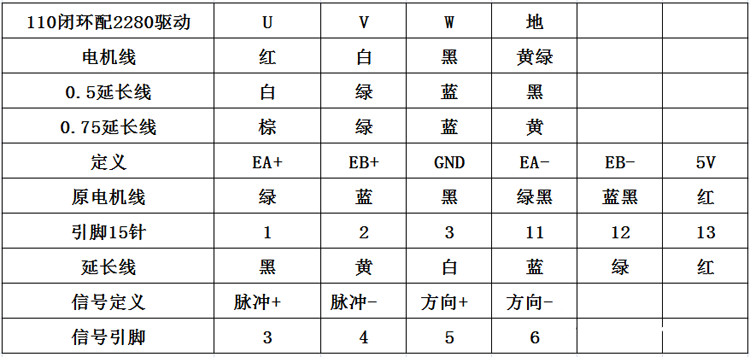

110/130閉環電機配2280驅動器的接線定義

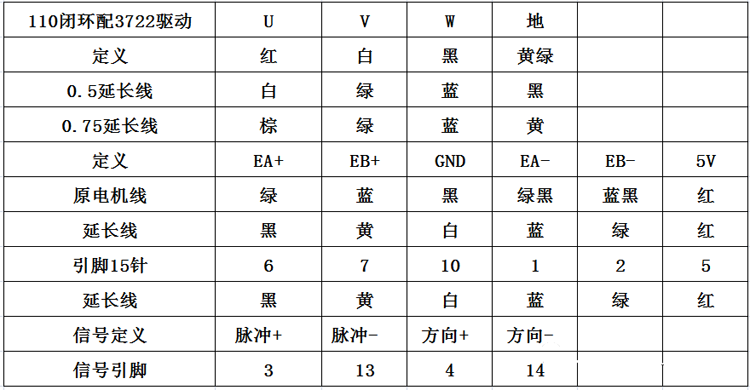

110/130閉環電機配3722驅動器的接線定義

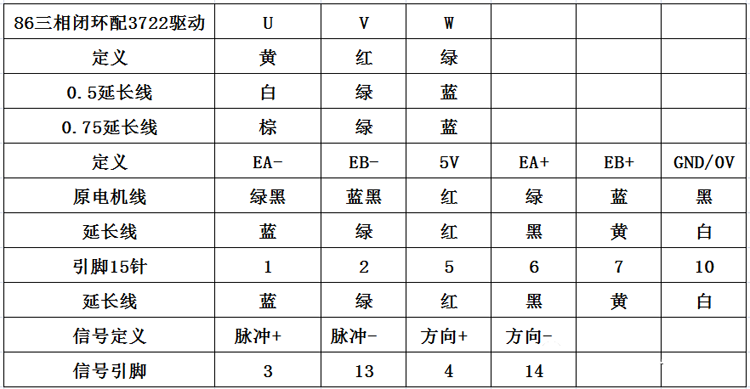

86三相高壓閉環電機配3722驅動器接線定義

小技巧：時代超群閉環驅動器搭配其他品牌電機

客戶使用時代超群HBS57AJ數顯閉環驅動器配其他品牌42閉環電機，接線后有脈沖輸入但電機僅振動，沒有運行。

由于客戶選用其他品牌閉環電機，首先需要確定的就是接線問題。

閉環電機有電機線和編碼器線，其中編碼器行業定義基本都是一樣的，而電機線的定義則會有不同/相反，我們讓客戶提供電機的接線定義，為客戶檢查接線是否正確，時代超群電機的接線定義與行業一致，而有的廠家會特意將電機線的定義做反，以此來區分自己的品牌。結合目前的行業情況，我們建議客戶調換電機線A+A-的接線。經調試目前電機已經運行正常。
