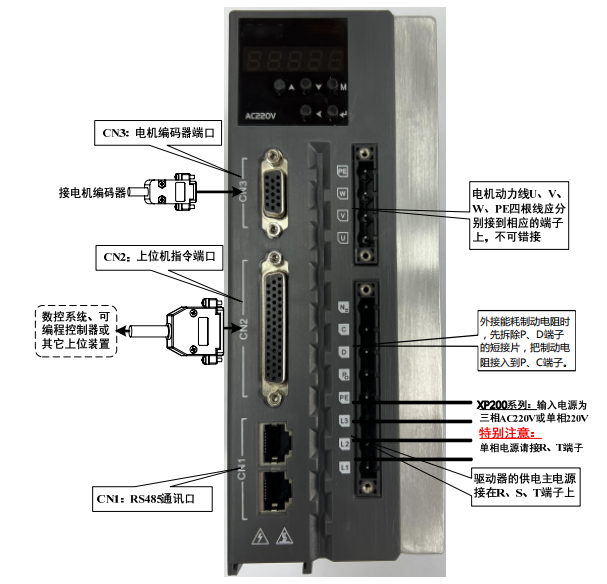

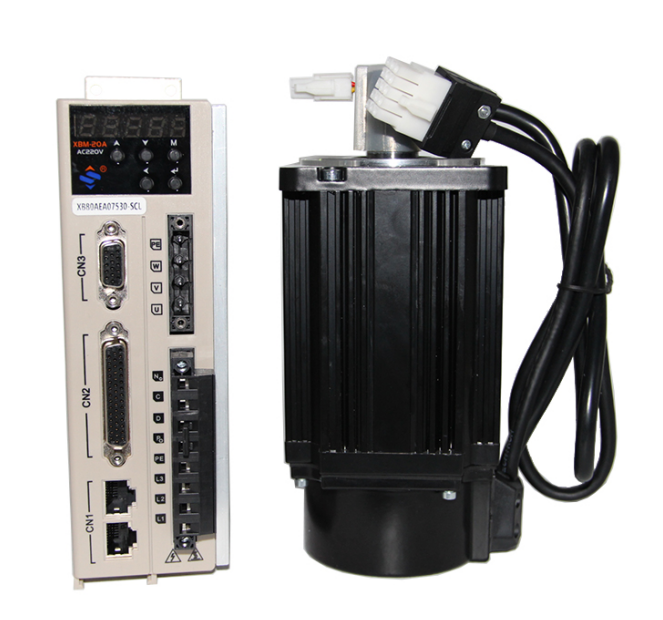

產品前面板

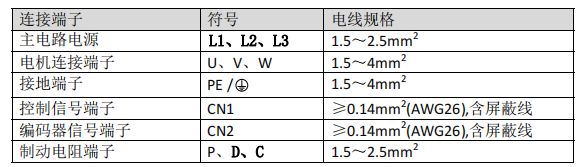

電線規格

編碼器電纜必須使用雙絞線。如果編碼器電纜太長(>20m)，會導致編碼器供電不足，其電源和地線可采用多線連接或使用粗電線。

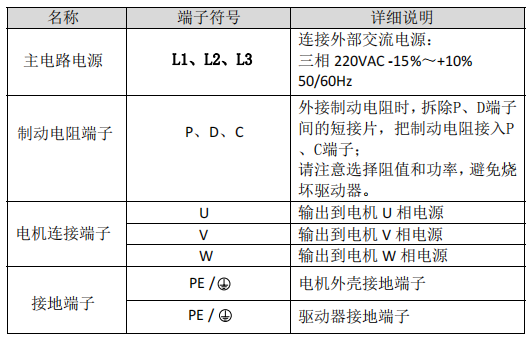

強電端子說明

制動電阻配置表

(標準 220V 伺服含內置電阻，根據負載情況可選配外接制動電阻)

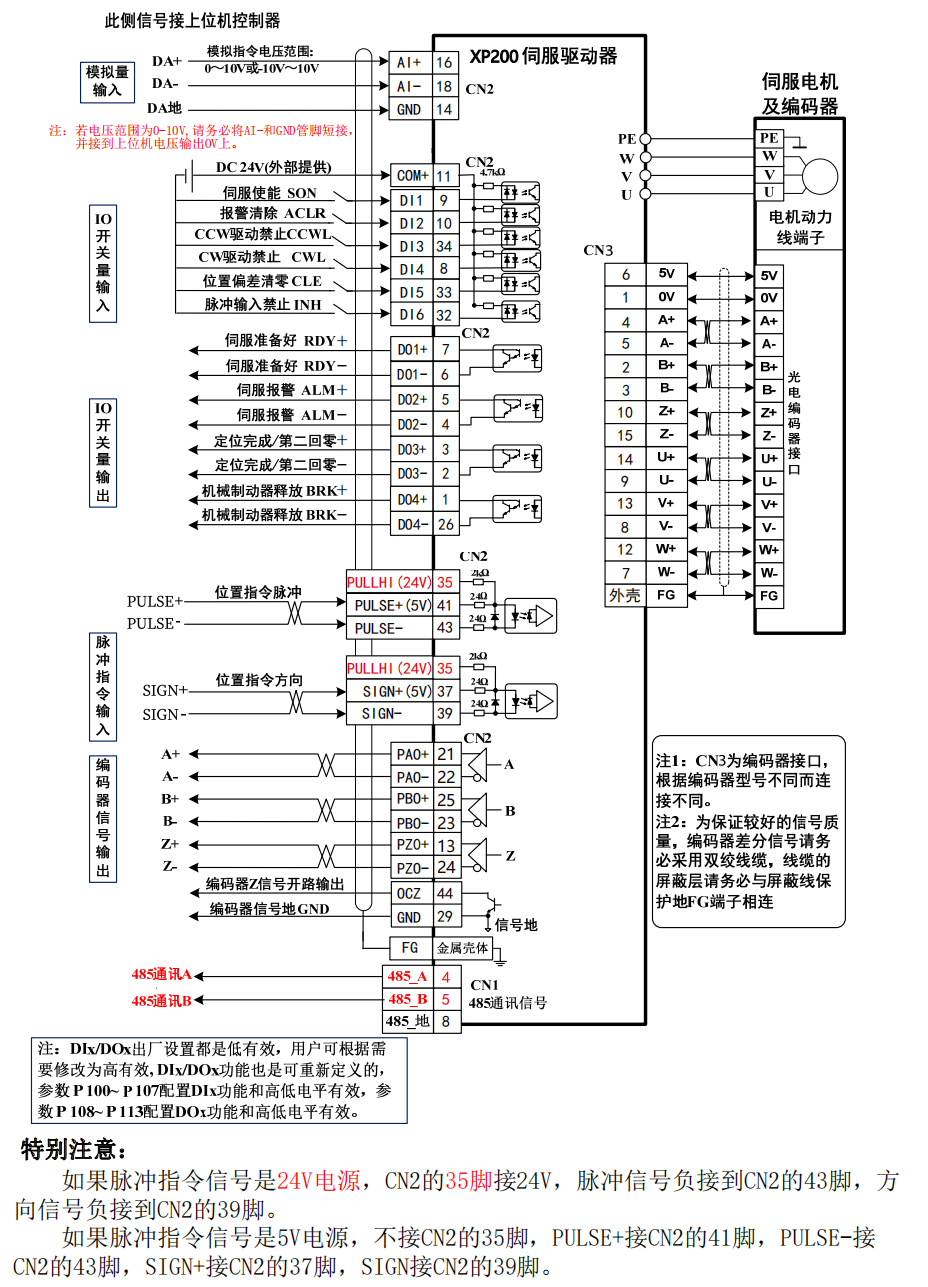

控制端口接線參考圖

安裝環境條件注意事項：

z 工作環境溫度：0℃～40℃；工作環境濕度：40%～80%以下(無結露)。

z 貯存環境溫度：-40℃～50℃；貯存環境濕度：93%以下(無結露)。

z 振動：0.5G 以下。

z 防止雨水滴淋或潮濕環境。

z 避免直接日曬。

z 防止油霧、鹽分侵蝕。

z 防止腐蝕性液體、瓦斯侵蝕。

z 防止粉塵、棉絮及金屬細屑侵入。

z 遠離放射性物質及可燃物。

z 數臺驅動器安裝于控制柜中時，請注意擺放位置需保留足夠的空間，有利于空氣流動幫助散熱。請外加配置散熱風扇，使伺服驅動器周圍溫度降低。長期安全工作溫度在 40℃以下。

z 附近有振動源時(例如沖床)，若無法避免請使用振動吸收器或加裝防振橡膠墊片。

z 附近有干擾設備時，對伺服驅動器的電源線和控制線有干擾，可能使驅動器產生誤動作。可以加入噪聲濾波器以及其它各種抗干擾措施，保證驅動器的正常工作。但噪聲濾波器會增加漏電流，因此需在驅動器的電源輸入端裝上隔離變壓器。
