主要特點
◆正弦波控制，恒電流模式，無極調速；
◆ 高力矩、高轉速輸出，****轉速可達10000rpm/min；
◆ 有EN（使能）、DIR（方向）、X1 (剎車)信號控制端；
◆ 可輸出測速脈沖FG（門極輸出）；
◆ 可輸出報警信號供用戶檢測；
◆ 具有欠壓、馬達堵轉等保護功能。
產品概述

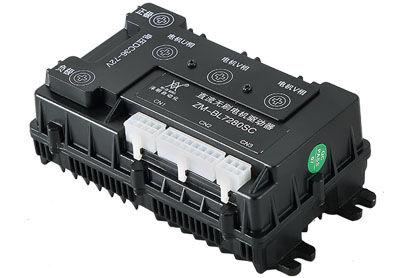

ZM-BL7280SC直流無刷電機驅動器針對中功率無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應能力。本產品適合驅動峰值電流在80A以下，電源電壓在DC32V~91V以內（面板標稱DC36V~72V）的任意一款低壓正弦波有霍爾三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。
電氣性能指標
電氣性能（環境溫度Tj=25℃時） | 供電電源 | DC36V～72V直流供電（容量根據電機功率選擇） | | 額定電流 | 不大于80A（依所配電機和額定負載而定） | | 額定功率 | ****5760W | | 適配電機 | 適配輸出功率≤5000W的電機 | | 絕緣電阻 | 在常溫下﹥500MΩ | | 絕緣強度 | 在常溫常壓下0.5KV，1分鐘 |
使用環境參數： | 冷卻方式 | 自然風冷（推薦使用強制風冷） | | 使用環境 | 場合 | 盡量避免粉塵，油霧及腐蝕性氣體 | | 溫度 | 0℃～+50℃ | | 濕度 | ﹤80%RH，無凝露，無結霜 | | 震動 | ﹤0.5G（4.9m/s2 ）10Hz-60Hz(非連續運行) | | 保存溫度 | -20℃～+65℃ | | 外形尺寸 | 175mmX98mmX59mm | | 重量 | 約1.0Kg |
【提示注意】由于儲運環境溫度的劇烈變化，容易產生凝露或結霜，此時應把驅動器放置12小時以上，待驅動器溫度與環境溫度一致后方可通電運行。
功能說明 測速信號輸出（FG）
| 驅動器提供電機測速脈沖信號，此信號與電機轉速成正比。
轉速計算方式：電機轉速（RPM）= F÷N×60
F = 用頻率表實際測得FG腳上的頻率
N = 電機極對數（2對極電機N=2；4對極電機 N=4）
例如：用戶選用4對極電機，則：當輸出FG信號為200Hz時，電機轉速＝200÷4×60＝3000轉/分。 | 電機正/反轉
信號
（DIR） | 通過控制端子DIR高、低電平的轉換，可以控制電機的正反轉。
注意：為避免在電機高速運行時突然換向，對電機及機械設備的巨大沖擊，當DIR端接收到換向信號，驅動器先讓電機減速直到停止，然后電機改變轉向，提速至設定轉速。 | 電機啟動/停止信號（EN）
| 通過控制端子EN高、低電平的轉換，可以控制電機的停止和運行。當EN為低電平時，電機正常運行；當EN為高電平或不接時，電機停止工作，處于自由狀態，紅燈常亮，使用啟動／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。此時驅動器輸入電流≦30mA。
出廠設置為EN和GND短接。 | 剎車制動
(X1) | 通過控制端子X1高、低電平的轉換，可以控制電機的停止和運行。當X1為低電平時，電機剎車停止運行，剎車制動時，紅燈滅；當X1為高電平或不接時，電機允許運行。 |

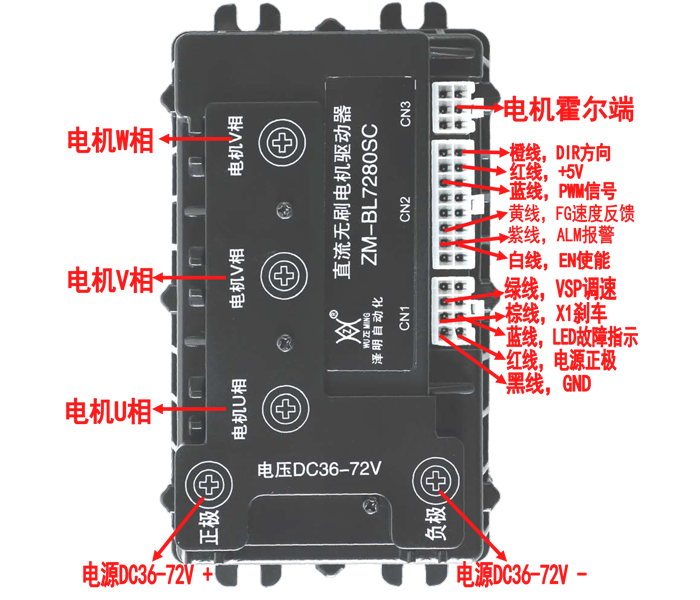

端口示意及接線圖

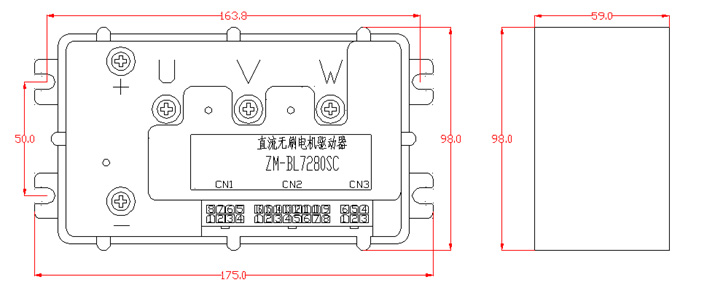

外形尺寸
