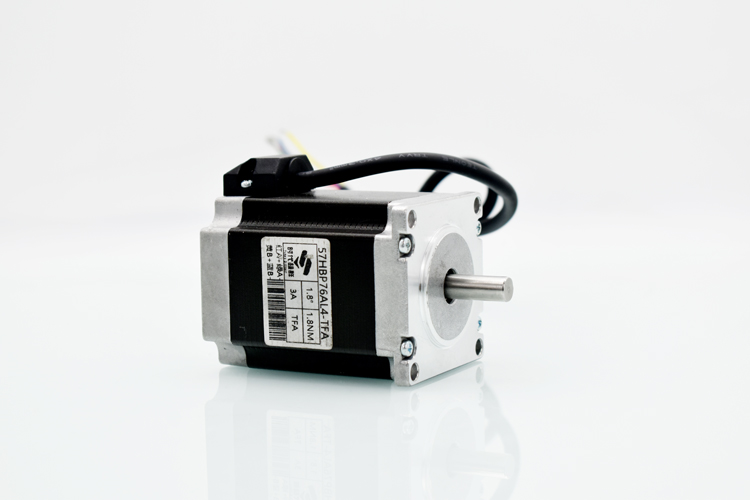

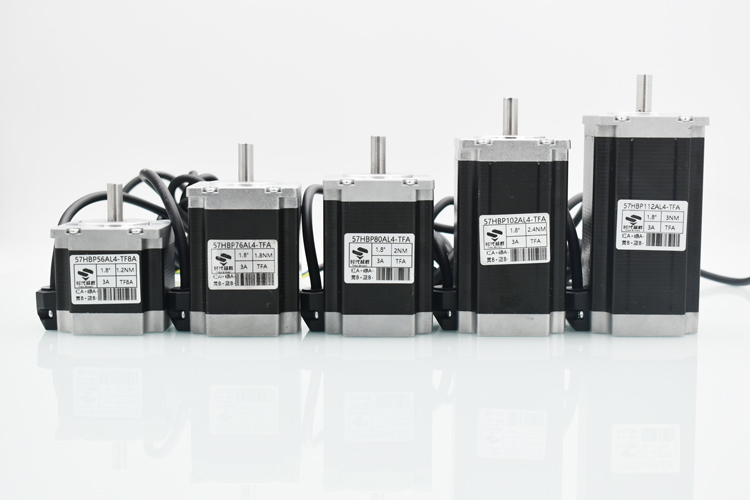

步進電機的特點

主要特點

1、一般步進電機的精度為步進角的3-5%，且不累積。

2、步進電機外表允許的****溫度。步進電機溫度過高首先會使電機的磁性材料退磁，從而導致力矩下降乃至于失步，因此電機外表允許的****溫度應取決于不同電機磁性材料的退磁點；一般來講，磁性材料的退磁點都在攝氏130度以上，有的甚至高達攝氏200度以上，所以步進電機外表溫度在攝氏80-90度完全正常。

3、步進電機的力矩會隨轉速的升高而下降。當步進電機轉動時，電機各相繞組的電感將形成一個反向電動勢；頻率越高，反向電動勢越大。在它的作用下，電機隨頻率（或速度）的增大而相電流減小，從而導致力矩下降。

4、步進電機低速時可以正常運轉,但若高于一定速度就無法啟動,并伴有嘯叫聲。步進電機有一個技術參數：空載啟動頻率，即步進電機在空載情況下能夠正常啟動的脈沖頻率，如果脈沖頻率高于該值，電機不能正常啟動，可能發生丟步或堵轉。在有負載的情況下，啟動頻率應更低。如果要使電機達到高速轉動，脈沖頻率應該有加速過程，即啟動頻率較低，然后按一定加速度升到所希望的高頻（電機轉速從低速升到高速）。

主要特性

1、步進電機必須加驅動才可以運轉，驅動信號必須為脈沖信號，沒有脈沖的時候，步進電機靜止，如果加入適當的脈沖信號，就會以一定的角度（稱為步角）轉動。轉動的速度和脈沖的頻率成正比。

2、三相步進電機的步進角度為7.5度，一圈360度，需要48個脈沖完成。

3、步進電機具有瞬間啟動和急速停止的優越特性。

4、改變脈沖的順序，可以方便的改變轉動的方向。

因此，打印機、繪圖儀、機器人等設備都以步進電機為動力核心。

步進電機是將脈沖信號轉換為角位移或線位移。

一是過載性好。其轉速不受負載大小的影響，不像普通電機，當負載加大時就會出現速度下降的情況，步進電機使用時對速度和位置都有嚴格要求。

二是控制方便。步進電機是以“步”為單位旋轉的，數字特征比較明顯。

三是整機結構簡單。傳統的機械速度和位置控制結構比較復雜，調整困難，使用步進電機后，使得整機的結構變得簡單和緊湊。測速電機是將轉速轉換成電壓，并傳遞到輸入端作為反饋信號。測速電機為一種輔助型電機，在普通直流電機的尾端安裝測速電機，通過測速電機所產生的電壓反饋給直流電源，來達到控制直流電機轉速的目的。

優點

1、電機旋轉的角度正比于脈沖數；

2、電機停轉的時候具有****的轉矩（當繞組激磁時）；

3、由于每步的精度在百分之三到百分之五，而且不會將一步的誤差積累到下一步因而有較好的位置

4、優秀的起停和反轉響應；

5、由于沒有電刷，可靠性較高，因此電機的壽命僅僅取決于軸承的壽命；

6、電機的響應僅由數字輸入脈沖確定，因而可以采用開環控制，這使得電機的結構可以比較簡單而且控制成本；

7、僅僅將負載直接連接到電機的轉軸上也可以極低速的同步旋轉；

8、由于速度正比于脈沖頻率，因而有比較寬的轉速范圍。

缺陷

1、如果控制不當容易產生共振；

2、難以運轉到較高的轉速；

3、難以獲得較大的轉矩；

4、在體積重量方面沒有優勢，能源利用率低；

5、超過負載時會破壞同步，高速工作時會發出振動和噪聲。

驅動方法

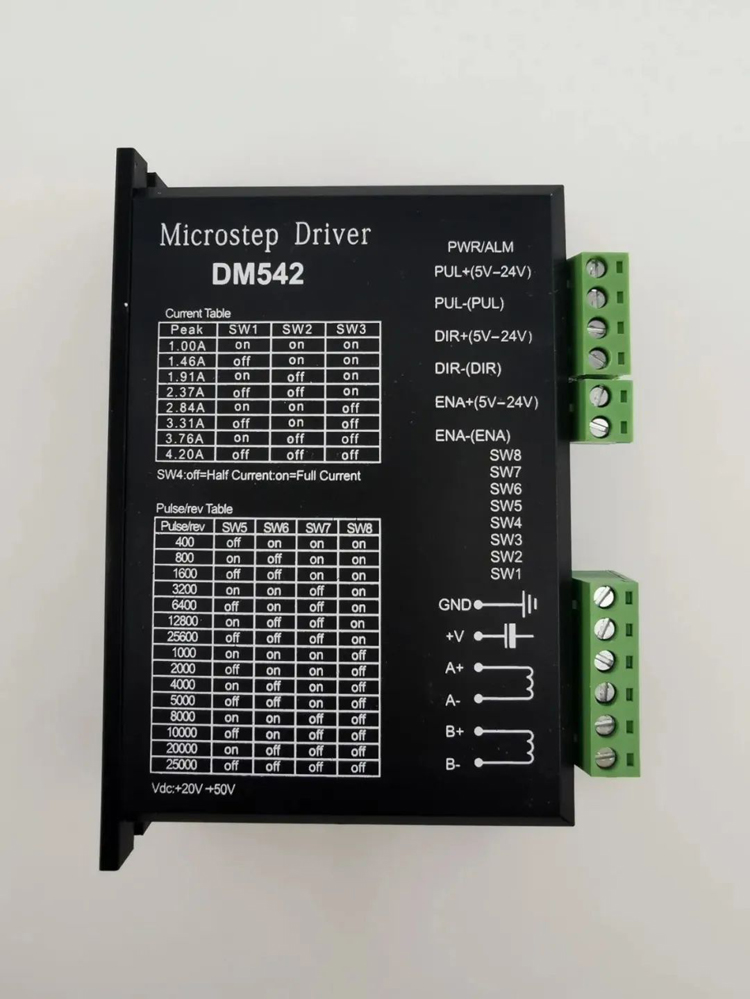

進電機不能直接接到工頻交流或直流電源上工作，而必須使用專用的步進電動機驅動器，它由脈沖發生控制單元、功率驅動單元、保護單元等組成。驅動單元與步進電動機直接耦合，也可理解成步進電動機微機控制器的功率接口。

驅動要求

1、能夠提供較快的電流上升和下降速度，使電流波形盡量接近矩形。具有供截止期間釋放電流流通的回路，以降低繞組兩端的反電動勢，加快電流衰減。

2、具有較高韻功率及效率。步進電機驅動器，它是把控制系統發出的脈沖信號轉化為步進電機的角位移，或者說：控制系統每發一個脈沖信號，通過驅動器就使步進電機旋轉一個步距角。也就是說步進電機的轉速與脈沖信號的頻率成正比。所以控制步進脈沖信號的頻率，就可以對電機精確調速；控制步進脈沖的個數，就可以對電機精確定位。步進電機驅動器有很多，應以實際的功率要求合理的選擇驅動器。
