DM542使用方法及電機接線使用說明（wgb）

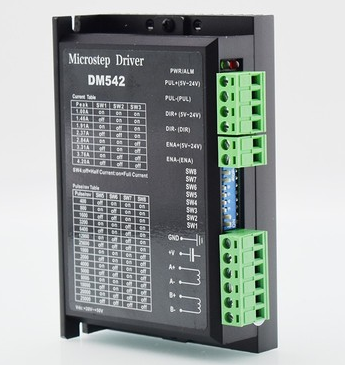

  步進DM542細分型兩相混合式步進電機驅動器，采用直流18-50V供電，適合驅動電壓為18V-50V，電流小于4.0A外徑42-86mm的兩相混合式步進電機。此驅動器采用交流伺服驅動器的電流環(huán)進行細分控制，電機的轉矩波動很小，低速運行很平穩(wěn)，幾乎沒有振動和噪音。高速時力矩也大大高于其它二相驅動器，定位精度高，廣泛用于雕刻機，數(shù)控機床，包裝機械等

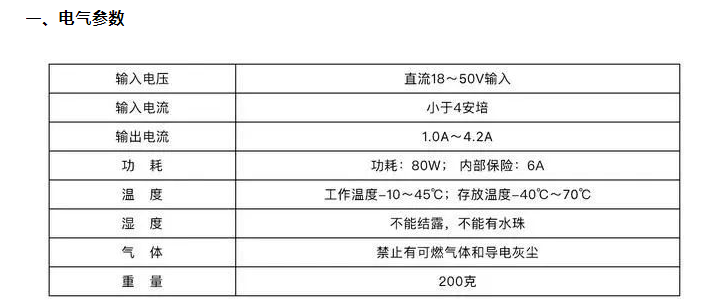

主要特點

1 平均電流控制，兩相正弦電流驅動輸出

2 直流18～50V供電

3 光電隔離信號輸入/輸出

4 有過壓、欠壓、過流、相間短路保護功能

5 十五檔細分和自動半流功能

6 八檔輸出相電流設置

7 具有脫機命令輸人端子

8 電機的扭矩與它的轉速有關，而與電機每轉的步數(shù)無關

9 高啟動轉速

10.高速力矩大

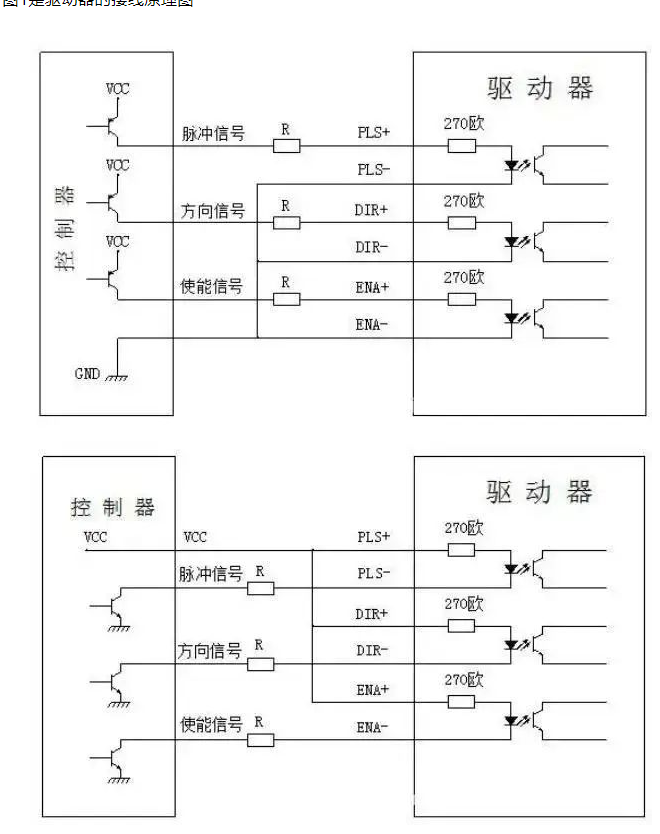

1、控制信號定義

PLS/CW+：步進脈沖信號輸入正端或正向步進脈沖信號輸入正端

PLS/CW-：步進脈沖信號輸入負端或正向步進脈沖信號輸入負端

DIR/CCW+：步進方向信號輸入正端或反向步進脈沖信號輸入正端

DIR/CCW-：步進方向信號輸入負端或反向步進脈沖信號輸入負端

ENA+：脫機使能復位信號輸入正端

ENA-：脫機使能復位信號輸入負端

脫機使能信號有效時復位驅動器故障，禁止任何有效的脈沖，驅動器的輸出功率元件被關閉，電機無保持扭矩。
