1、X軸是兩相步進電機帶一個轉盤旋轉, X軸驅動器的脈沖設置為5000轉 動作要求:電機旋轉2圈后等待外部輸入1號口有信號輸入時，1號輸出口繼電器打開并延時5秒后，繼電器再斷開，并延時1秒后電機再旋轉1圈. 上述動作循環5次后，電機再反向旋轉3圈結束，完成動作。 編程操作

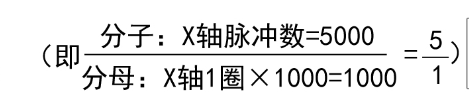

1.登錄系統 2.設置電子齒輪比

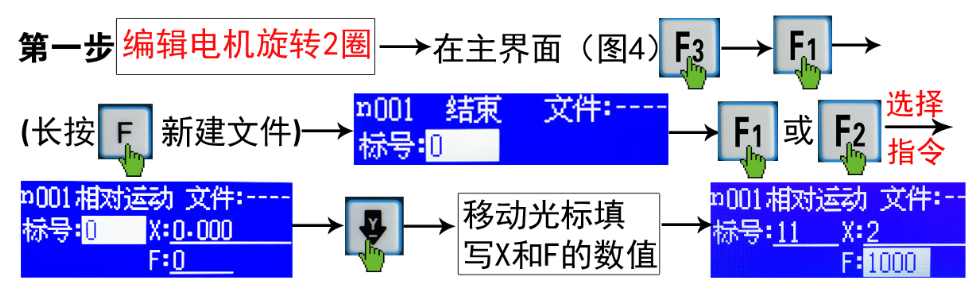

3.編輯電機旋轉兩圈
(n001:代表第一步動作，標號:用數字表示第一步動作的名稱，標號填寫的數字在一-個完整的程序里不能重復出現，程序里如果不需要循環或跳轉，標號則不需要填寫。文件:代表當前程序的名字編輯完動作后可命名保存。相對運動:代表當前動作所選的指令為相對運動。結束:新建程序第一行系統認指今為結束)

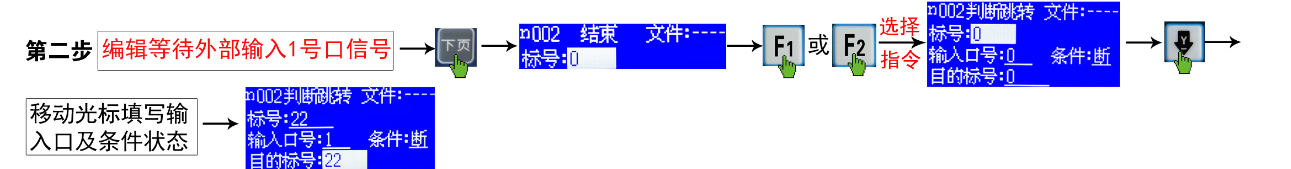

輸入1不通的話一直跳轉到第二條指令
注: (標號:22, 表示第二條動作的指令名字為22;輸入口號:1,表示外部信號接入到輸入口1上;條件:斷(通)，表示外部輸 入信號是否為常斷(通)狀態;目的標號:22,表示接到外部信號后符合條件時往哪條指令去執行。如該指令當暫停使用，標號及目的標號一定要填寫同一個數字，不能寫零或空格)
輸入1.通時候執行第三條指令，輸出1打開 延遲時間5S
編程界面：
