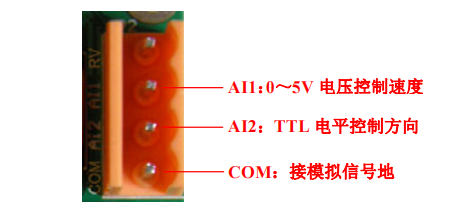

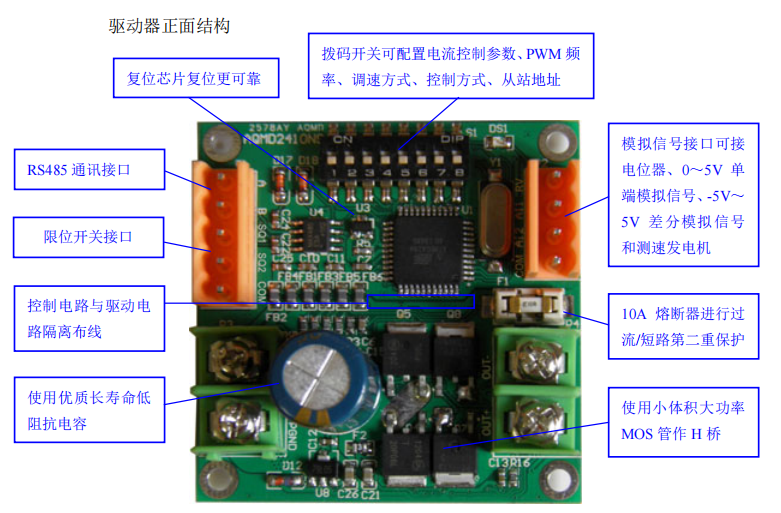

接口定義

AI2 為TTL電平輸入端，可以控制電機轉動方向，高電平時正轉，低電平時反轉。 AI1 為0-5V模擬信號輸入端，用于電機調速。

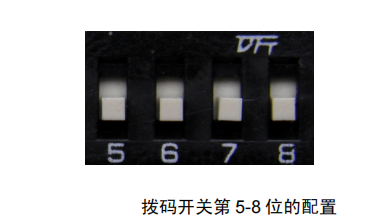

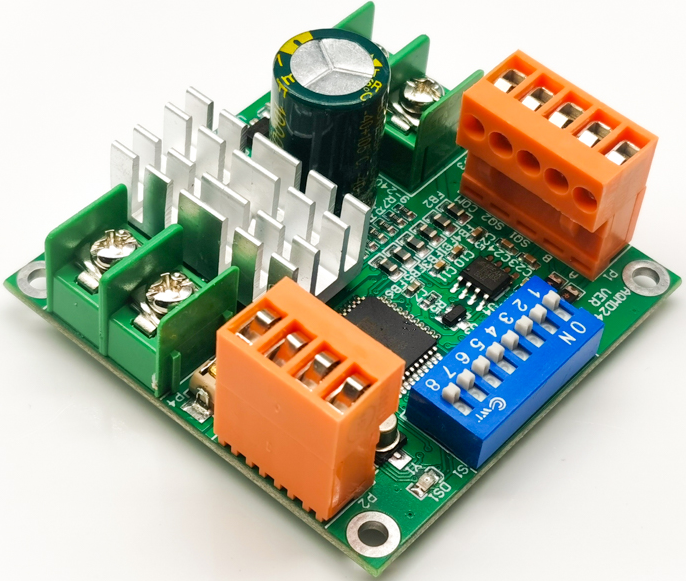

PLC控制實現調速需將撥碼第 5-8 位均撥到 OFF，調速方式此時為 PWM 調速

PLC控制下 的 0~10V 模擬量調速可采用電阻分壓方式及串聯 1K 電阻 兩種方式來實現0-10v調速。

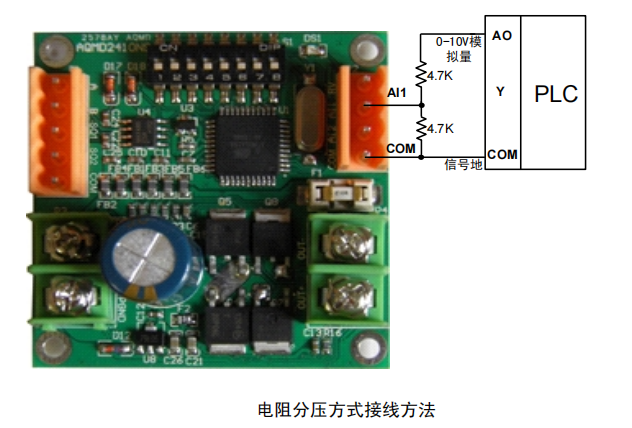

1 電阻分壓方式：使用電阻分壓方式實現模擬信號控制電機調速的接線方法如圖所示：

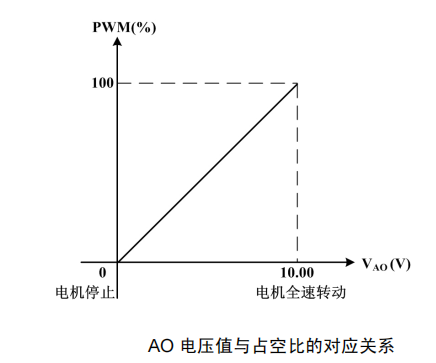

PLC 模擬量 AO 的電壓值與驅動器輸出的占空比的對應關系如圖 所示。當 AO 電壓值為 0V 時，電機停止；當 AO 電壓值為 0～10.00V 時，占空比與 AO 電壓值成正比；當AO 電壓值為 10.00V 時，電機全速轉動。

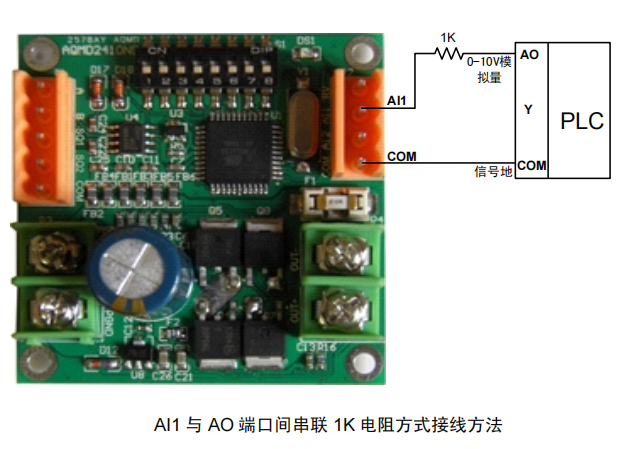

2. AI1 與 AO 端口間串聯 1K 電阻的方式：使用 AI1 與 AO 端口間串聯 1K 電阻的方式實現模擬信號控制電機調速的接線方法如圖所示。

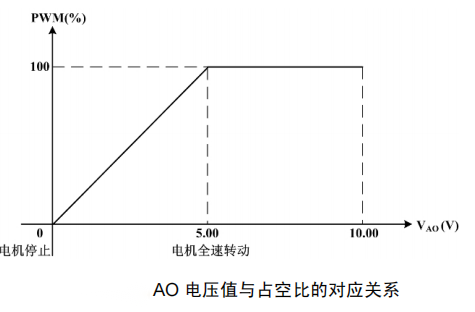

PLC 模擬量 AO 的電壓值與驅動器輸出的占空比的對應關系如圖 所示。當 AO 電壓值為 0V 時，電機停止；當 AO 電壓值為 0～5.00V 時，占空比與 AO 電壓值成正比，通過調節等效輸出電壓來調節電機轉速；當 AO 電壓值為 5.00～10.00V 時，電機全速轉動。
