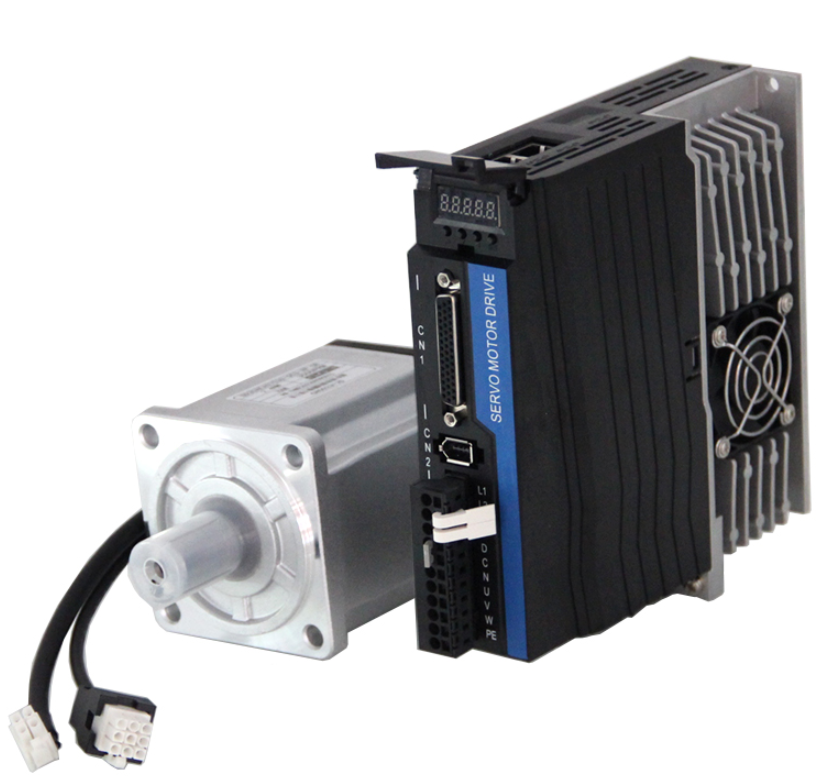

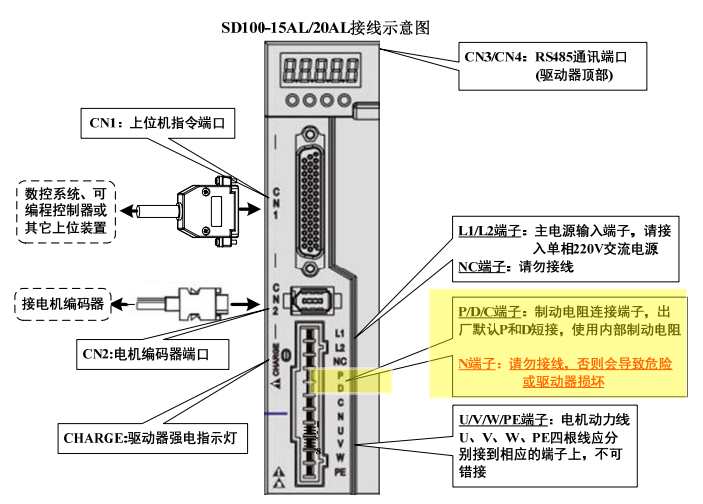

前面板端子接線參考圖

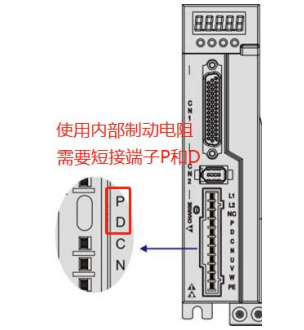

常規狀態下，驅動器本身帶有內置電阻，將端子 P 與 D 短接，即按出廠狀態即可正常使用。

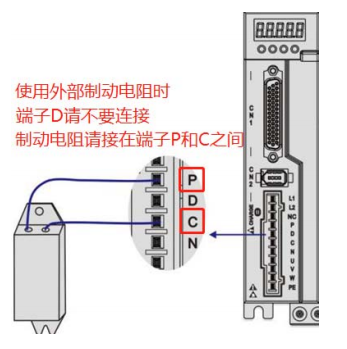

如果用戶需要頻繁控制啟停或者電機慣量較大，需要外接制動電阻，可以有效消耗掉頻繁啟停或者電機慣性中產生的直流電流，可以有效的保護驅動器，外部制動電阻時，必須先拆開 P 與 D 之間的短接金屬片，然后將外部制動電阻跨接在端子 P 與 C 之間，如圖所示：

注：外接制動電阻配置≥300w 47歐左右

特別注意事項：

‹ 請勿將外接制動電阻接到母線正負極 P、N，否則會導致炸機和引起火災；

‹ 請勿小于最小允許阻值 25Ω，否則會導致驅動器報警或損壞驅動器。
