圖為為時代超群客戶定做的28微型步進電機直線導軌滑臺，導軌T型絲桿傳動，直徑6mm，導程2/4/6mm可選，內置微型直線導軌，保證精度和直線度�？梢杂糜卺t(yī)療器械，搭載傳感器，可視鏡頭等。 產品材質:鋁合金+不銹鋼 絲桿規格: T6/2，T6/4，T6/6， T6/12 (預定T6/1) 有效行程: 20mm/50mm/ 100mm/ 150mm/200mm 速度; 0.1-120mm/S 精度: 0.1mm 負載: 0-2.5KG (水平****值)，0-1KG(垂直****值) 搭配的是ZD-2HD440WL驅動器，此驅動采用的是TB67S109AFTG芯片，是現在為目前市場上比較火的一款芯片，特點比價哦突出。電流4A（實際是2.5A）電壓比較高耐受42V，細分32，而且價格低廉。
時代超群ZD-2HD440WL數字式驅動器，性價比非常高，效果平穩，能很好的發揮電機的性能�？梢源钆淙缦�42系列步進電機，可以驅動57機身長56一下的兩相步進電機，適合各種小型自動化設備和儀器，例如：氣動打標機、貼標機、割字機、激光打標機、繪圖儀、小型雕刻 機、灌裝機械、數控機床、拿放裝置等。在用戶期望低振動、小噪聲、高精度、高速度的小型設備中效果 特佳。
使用及參數說明示意圖：
搭配的時代超群DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
往復運行實例：

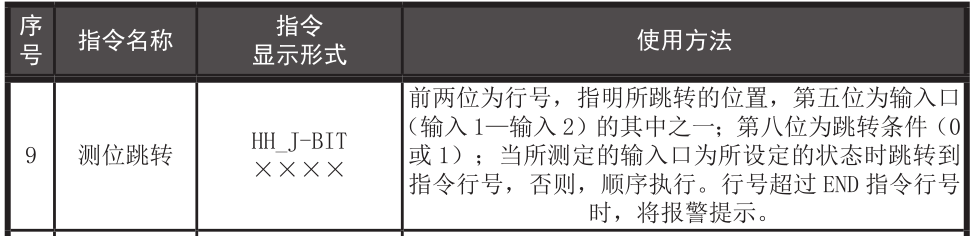

輸入1和GND導通即輸入1有效�？刂破鹘邮芤粋�控制信號，需要利用側位跳轉的指令

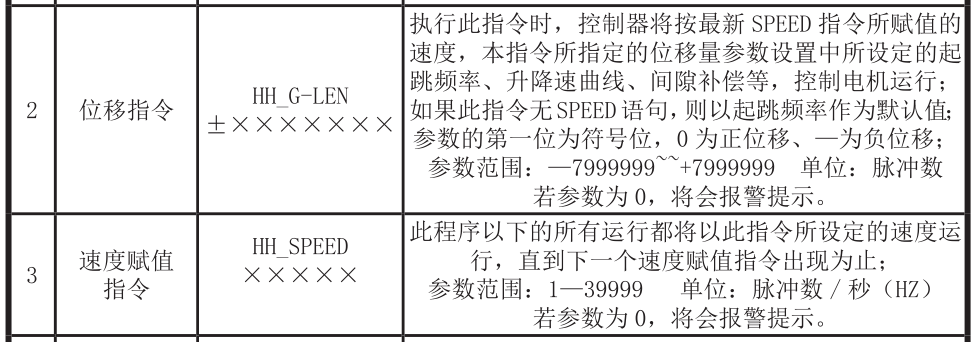

那么程序如下編寫 00(控制器行號) J-BIT（側位跳轉指令） 02（跳轉的行號）1（輸入1）1（有效） 這條指令的意思就是，上電以后，輸入1有效時，跳轉到02程序行執行程序 01(控制器行號) JUMP（跳轉） 00（00條程序） 這條指令的意思就是，如果00行的輸入1無效，那么會順延至01程序，01程序不能讓程序在順延下去，必須還要調回到00，直到輸入1有效，執行02程序 02(控制器行號) speed 5000(速度值） 03(控制器行號) G-LEN 5000(位移值) 04(控制器行號) J-BIT（側位跳轉指令） 06（跳轉的行號）1（輸入1）1（有效） 05(控制器行號) JUMP（跳轉） 04（00條程序）
06(控制器行號) speed 5000(速度值） 07(控制器行號) G-LEN 5000(位移值) 08(控制器行號) JUMP（跳轉） 00（00條程序）
