步進電機的失步原因及解決方法

步進電機失步的危害

步進電動機正常工作時，每接收一個控制脈沖就移動一個步距角，即前進一步。若連續地輸入控制脈沖，電動機就相應地連續轉動。步進電動機失步包括丟步和越步。丟步時，轉子前進的步數小于脈沖數；越步時，轉子前進的步數多于脈沖數。一次丟步和越步的步距數等于運行拍數的整數倍。丟步嚴重時，將使轉子停留在一個位置上或圍繞一個位置振動，越步嚴重時，機床將發生過沖。步進電動機是開環進給系統中的一個重要環節，其性能直接影響著數控系統的性能。電動機失步會影響數控系統的穩定性和控制精度，造成數控機床加工精度下降。

步進電機的失步原因和解決方法

由于步進電動機自身及所帶負載存在慣性，使得電動機在工作過程中不能立即起動和停止，而是在起動時出現丟步，在停止時發生越步。解決方法：通過一個加速和減速過程，即以較低的速度起動，而后逐漸加速到某一速度運行，再逐漸減速直至停止。進行合理、平滑的加減速控制是保證步進驅動系統可靠、高效、精確運行的關鍵。

共振也是引起失步的一個原因。步進電動機處于連續運行狀態時，如果控制脈沖的頻率等于步進電動機的固有頻率，將產生共振。在一個控制脈沖周期內，振動得不到充分衰減，下一個脈沖就來到，因而在共振頻率附近動態誤差****并會導致步進電動機失步。解決方法：適當減小步進電動機的驅動電流；采用細分驅動方法；采用阻尼方法，包括機械阻尼法。以上方法都能有效消除電動機振蕩，避免失步現象發生。

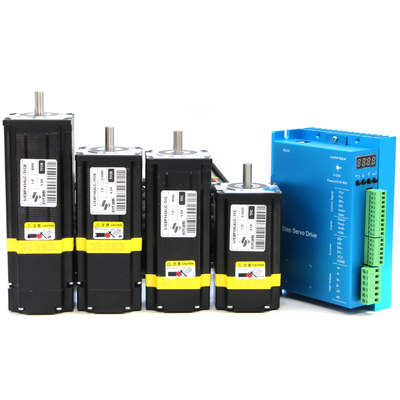

開環步進電機失步現象比較明顯，如果一定要使用步進電機的話建議使用閉環步進電機，多一個編碼器很有意義，可以反饋信號。
