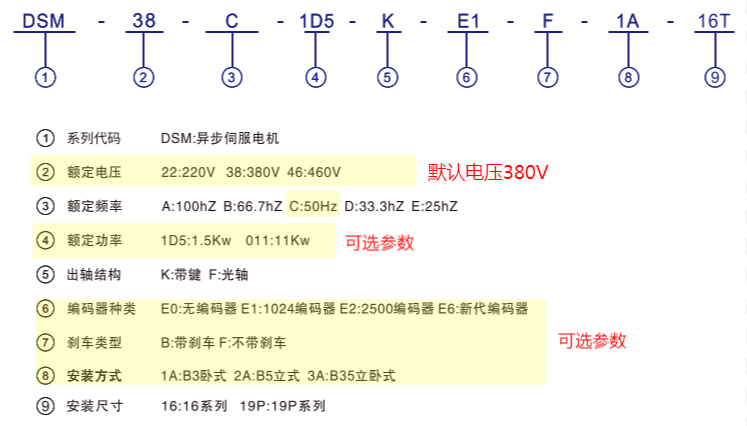

型號說明

詳細主軸電機參數可以參考一下鏈接：

時代超群異步主軸伺服電機規格參數  http://www.gfzfw.cn/shownews.asp?id=23580

時代超群大功率異步主軸伺服驅動器規格參數  http://www.gfzfw.cn/shownews.asp?id=23581

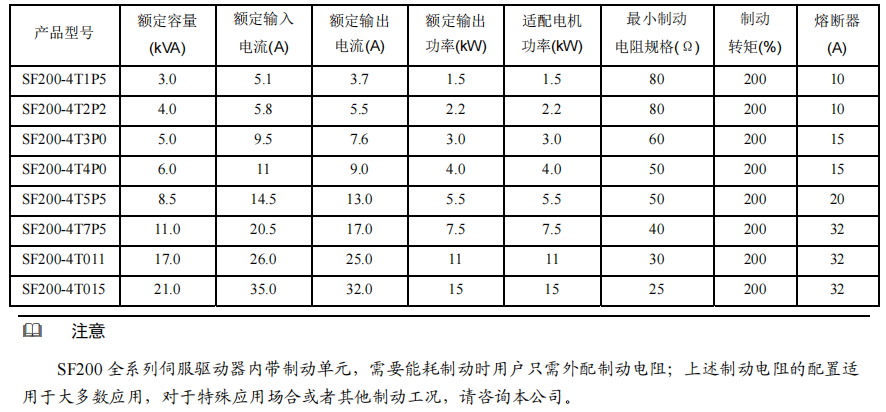

適用電機規格參數

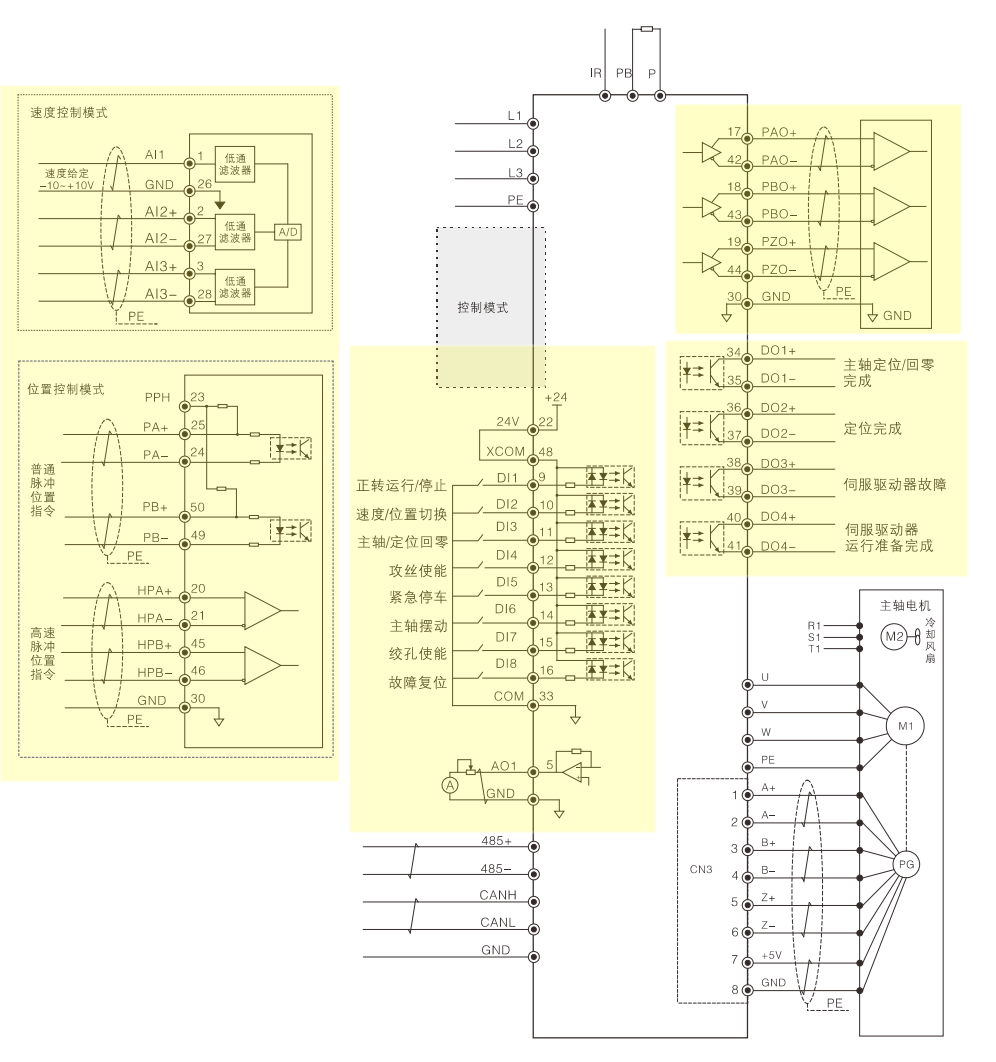

基本運行參考接線圖

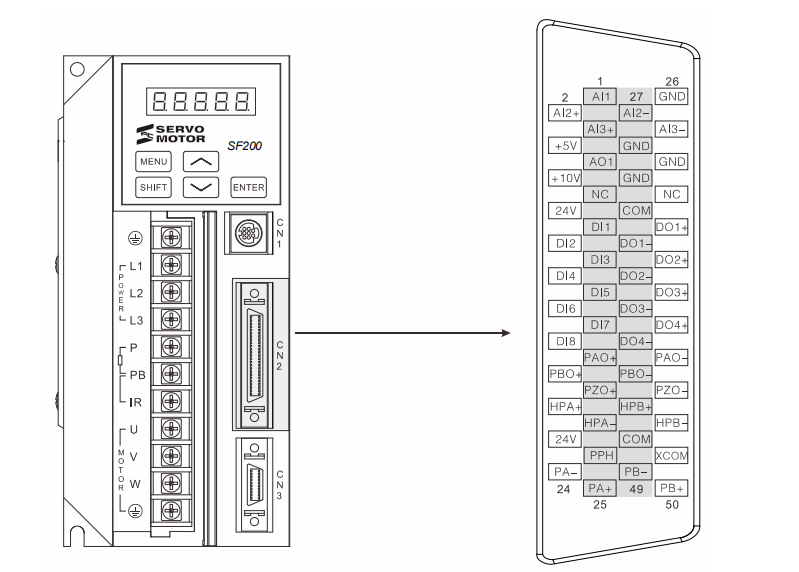

控制信號端口

模擬量輸入信號接線

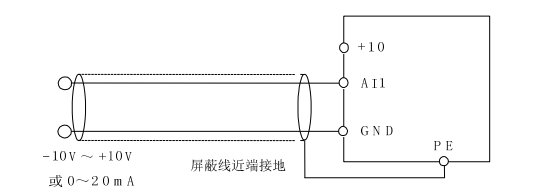

a) AI1端子接收模擬電壓量單端輸入。接線方式如下圖所示：

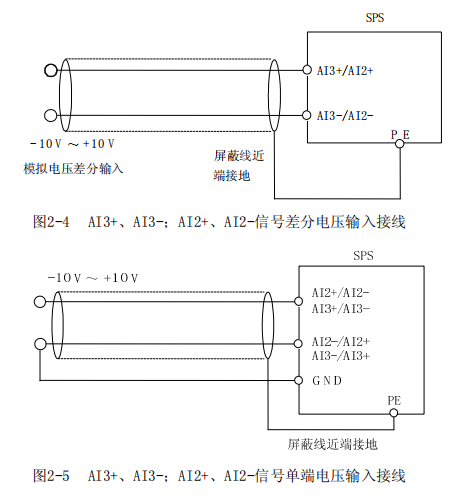

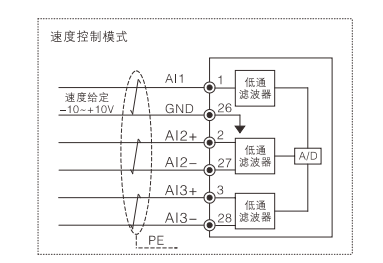

b) AI2+、AI2-；AI3+、AI3-端子接收模擬電壓差分輸入或模擬電壓單端輸入，接線方式如下圖所示：

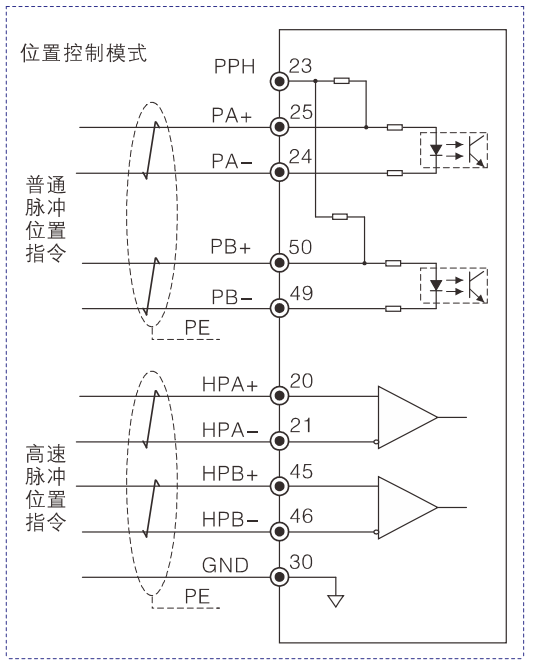

脈沖輸入信號接線

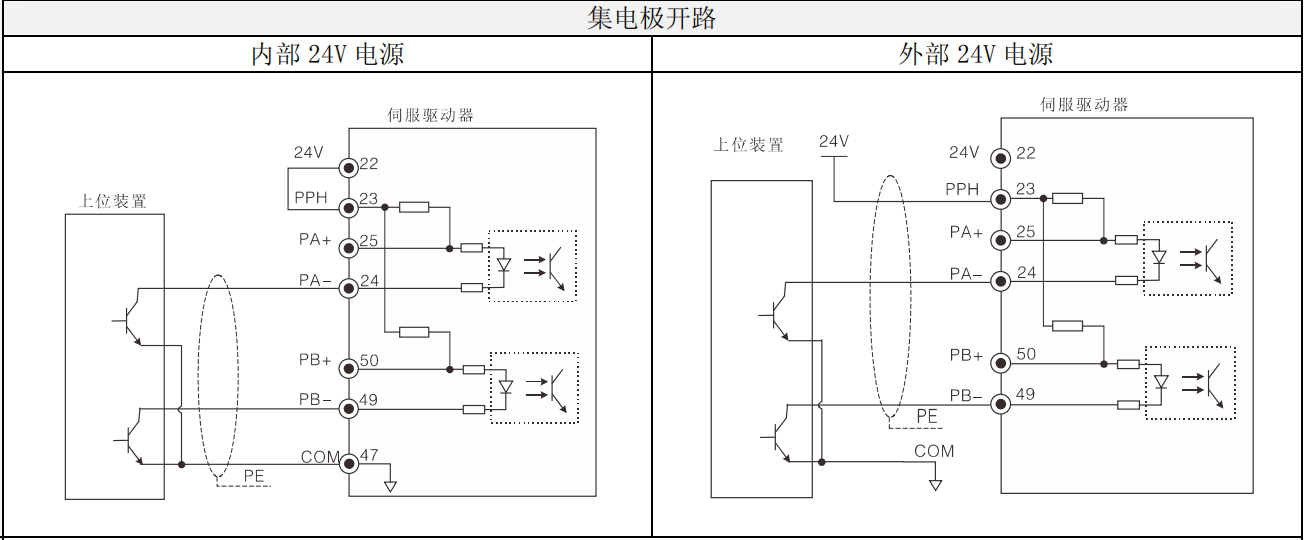

普通脈沖信號

高速脈沖信號

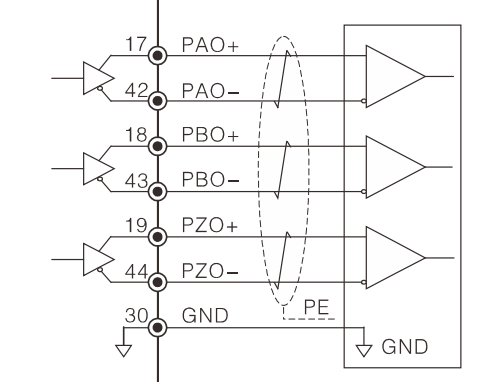

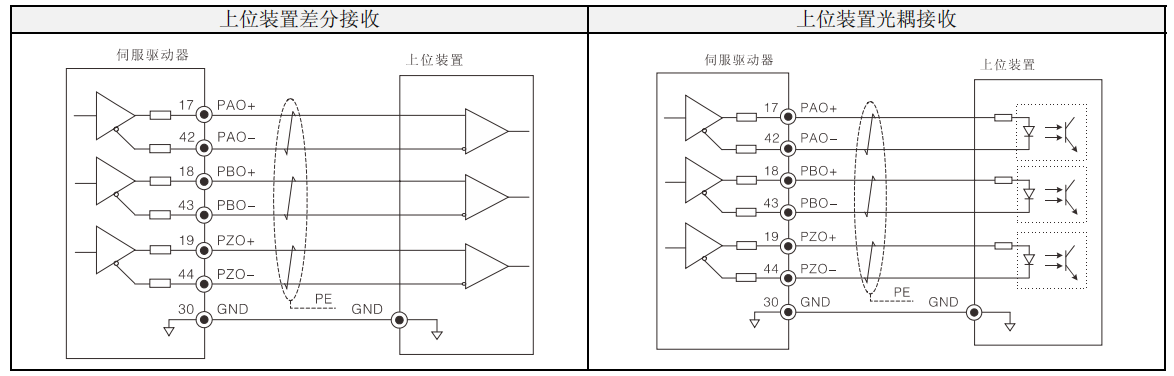

脈沖分頻輸出

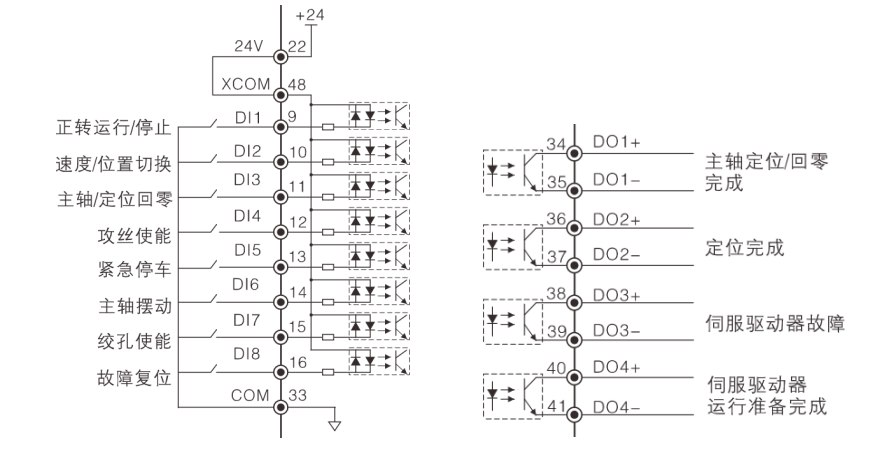

DI、DO 端子接線參考基本運行配線圖：
