詳細主軸電機參數可以參考一下鏈接：

時代超群異步主軸伺服電機規格參數  http://www.gfzfw.cn/shownews.asp?id=23580

時代超群大功率異步主軸伺服驅動器規格參數  http://www.gfzfw.cn/shownews.asp?id=23581

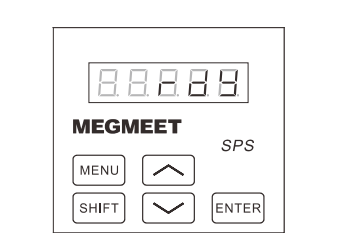

驅動器控制面板

SHIFT 鍵：在工作狀態顯示菜單下，按下 SHIFT 鍵，可在工作狀態顯示與監視參數菜單間進行切換

     在參數設定第 1 級菜單下，按下 SHIFT 鍵可將光標移到參數組或參數序號下。

在參數設定第 2 級菜單下，按下 SHIFT 鍵可選擇所需修改的數值位數，按下∧/∨鍵，即可增加或減少參數值。

∧/∨鍵： 在監視參數菜單下，按∧/∨可選擇監視參數。

在參數設定第 1 級菜單下，按下∧/∨鍵可選擇所需的參數組及參數序號。

在參數設定第 2 級菜單下，按下 SHIFT 鍵可選擇所需修改的數值位數，按下∧/∨鍵，即可增加或減少參數值。

MENU 鍵：在工作狀態顯示或監視參數菜單下，按下 MENU 鍵，可與參數設定第 1 級菜單進行切換。

ENTER鍵：在參數設定第 1 級菜單下，按下 ENTER 鍵可進入?yún)��?shù)設定第 2 級菜單，以顯示參數當前值。若此時，參數值可修改，         其****位會閃爍顯示。

     參數修改完畢，若按下 ENTER 鍵可保存修改，并返回上一級菜單，若按下 MENU 鍵可放棄修改，并返回上一級菜單。

驅動器面板操作可參考鏈接：

時代超群DSM異步主軸伺服驅動器設置 http://www.gfzfw.cn/shownews.asp?id=23659

試運行參數設定

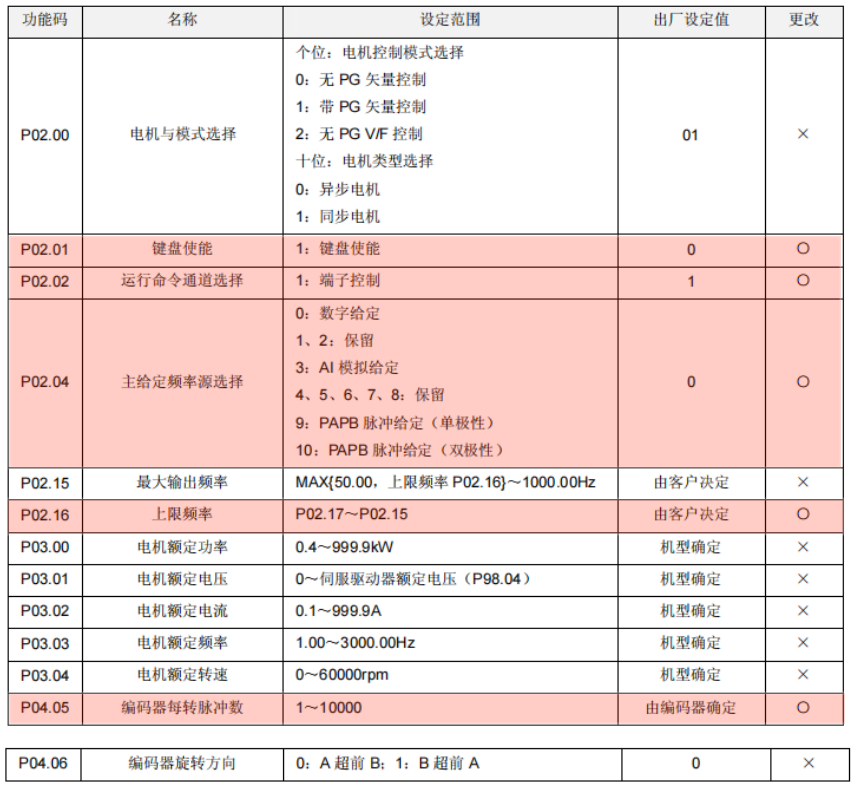

驅動器上電正常后，通過驅動器數字操作面板按鍵 MENU/ESC 可進入?yún)��?shù)功能碼，如 P00.**。基本參數包括電機控制模式、電機參數、編碼器參數等。

注：P02.01 只有在 P02.02=1 端子控制時有效。

參數自學習

矢量控制均需要對電機參數進行辨識，以獲得****的控制效果。辨識時，請務必保證電機處于空載或輕載狀態。自學習時設置P03.24=2，P02.01=1執行動態辨識，驅動器會自行辨識電機的定子電阻、漏感、轉子電阻、 互感、空載電流（異步電機）等參數，在辨識空載電流時會以電機額定轉速的60%轉起來，最終自動停止運行，表明自學習完成。

電機辨識完成后，就可以在速度模式下試運行驅動器和電機，試驗高、低速下電機運行是否正常，如驅動器輸出電流、電機是否有振動和較大噪音等。簡易試運行成功后，就可以接入上位機，通過上位機來控制驅動器和電機運行了。

注意：

以下情況會引起自學習不通過，報 Er.TUn 故障：

1、電機銘牌參數設置錯誤，請重新設置（如無電機銘牌或電機參數不確定，請咨詢電機廠家）；

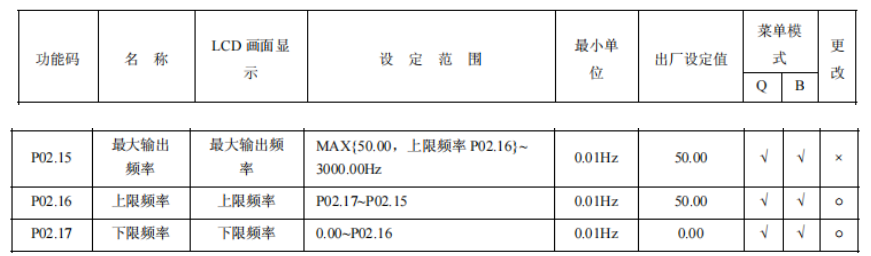

2、驅動器上限頻率 P02.15，****輸出頻率 P02.16 設置過低，學習時此值不得低于電機額定頻率的 60%。若小于，需適當提高上限頻率和****輸出頻率。

異步電機旋轉方向和編碼器方向是否一致判斷：

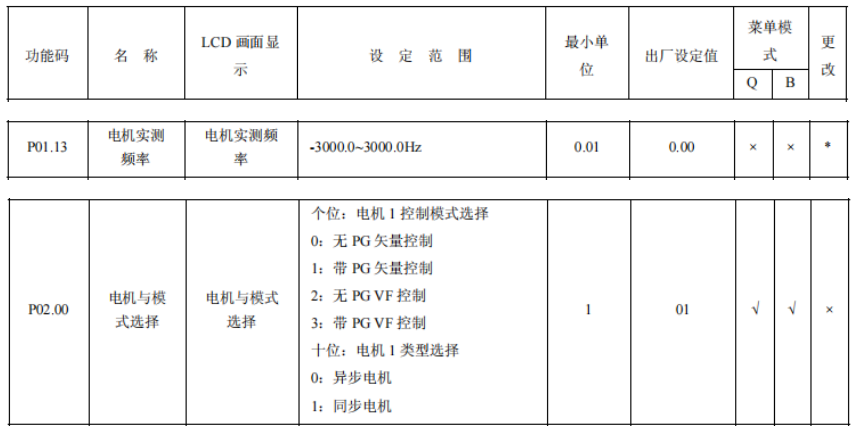

設置P02.00=0002，異步電機V/F模式正轉運行，查看監控參數P01.13。如果為負值，則表示方向相反；如果為正值，則表示方向相同。

注：P02.00 的設定由客戶現場決定。如：異步電機+編碼器，需將 P02.00 設定為 01；
