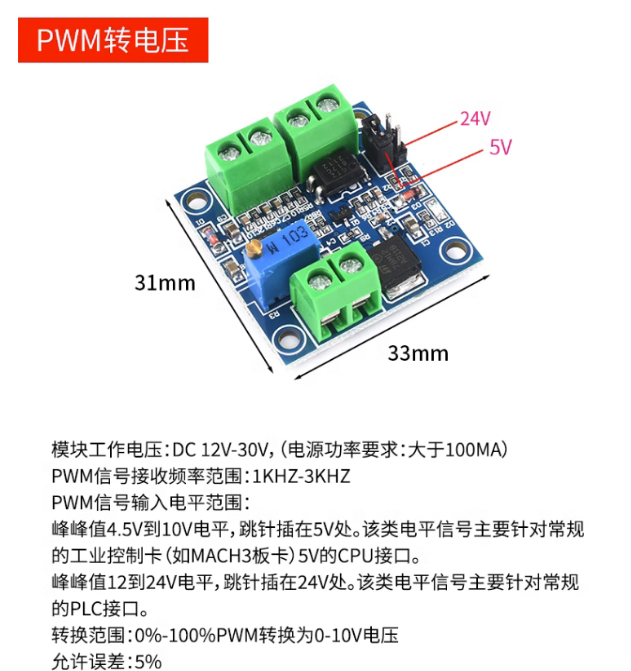

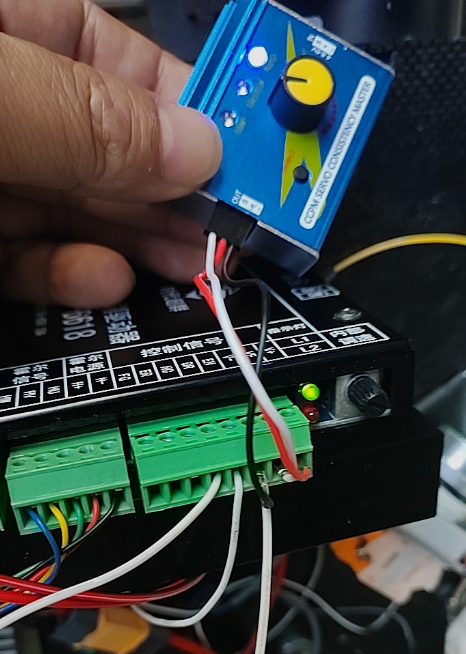

客戶選用的是航模專用調速器，需要遙控控制，航模的的調速器更接近與差分信號的PWM，類似于步進控制的那種PWM信號，不能直接驅動直流無刷驅動器ZM-6618,中間需要一個轉換模塊，如下圖

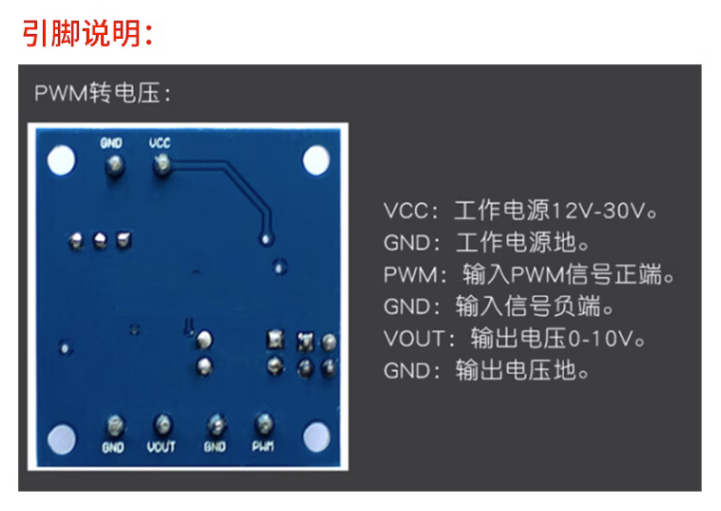

PWM轉電壓: 上電后，沒有輸入信號時，輸出是0V,有輸入才有輸出。第一次上電時，****做一個校準調試:找一個50%占空比的信號接入到PWM,GND，幅度對應相對的跳針。頻率在1KHZ-3KHZ，用萬用表測量VOUTGND兩個端口，這時表顯示在5V左右，調整板上的電位器，使萬用表上顯示在5.00v這樣就校準了你的脈沖信號與本模塊的對應關系。當頻率發生變化時，對應關系可能會有偏移，需要重新校準。可通過調節占空比來調節輸出電壓。可通過調節電位器來控制精確度。
