最近我們時代超群公司引進一款新款HB3522驅動器，可搭配86/110三相電機，下面我看來介紹一下怎么鏈接電機

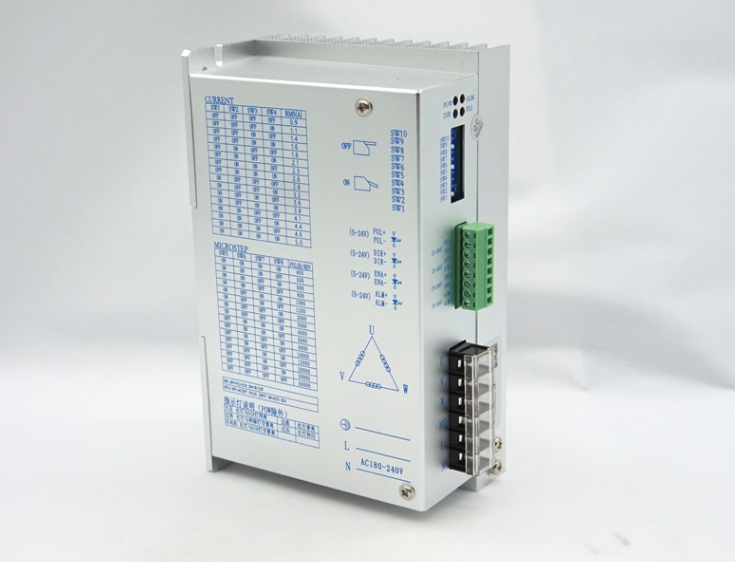

HB3522是基于DSP控制的三相混合式步進電機驅動器，它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字式步進電機驅動器。驅動器電壓為AC110-220V,適配電流在7.0A以下，外徑86-110MM的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，幾乎沒有震動和噪音，電機在高速時，力矩大大高于兩相和五相混合式步進電機。定位精度****可達60000步/轉。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。

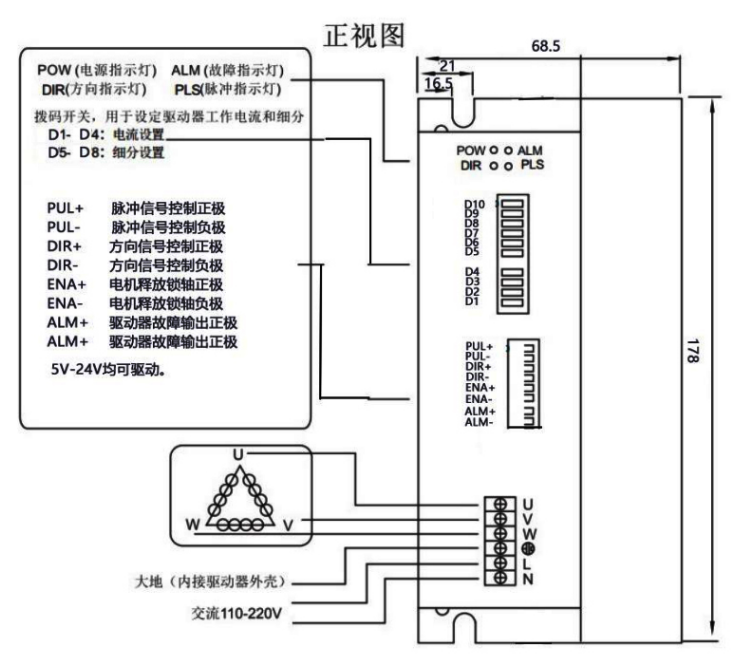

驅動器接線圖：

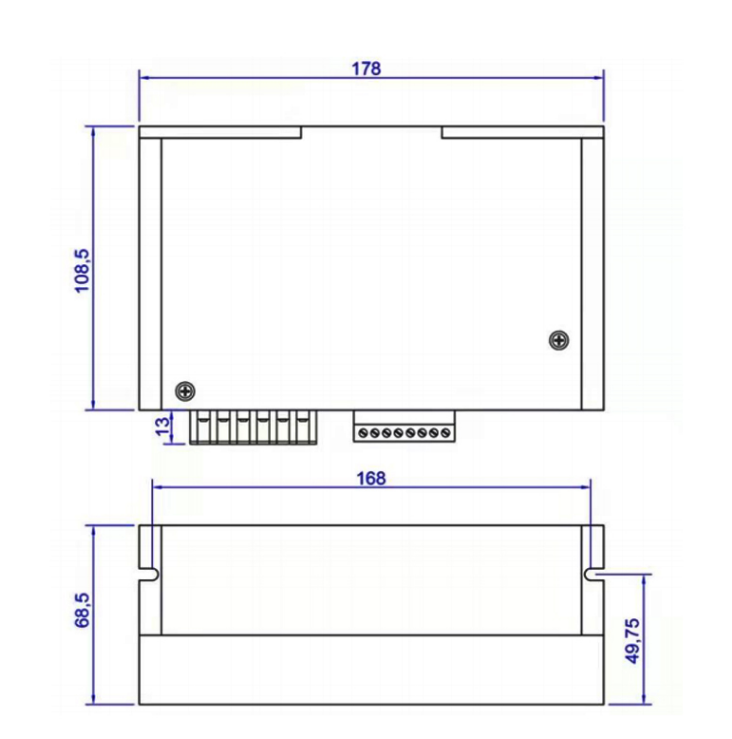

驅動器尺寸圖：

驅動器細分設置：

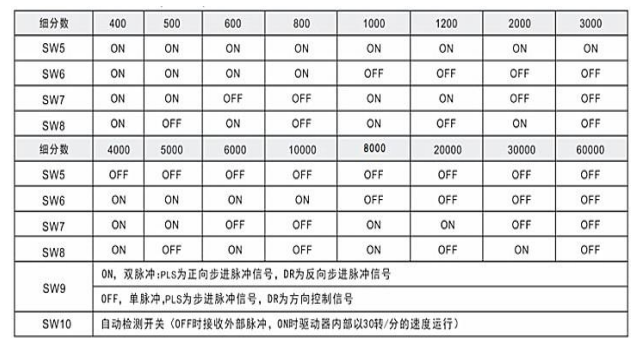

驅動器細分由 SW5-SW8 端子設定，共 16 檔，SW9 和 SW10 為功能設定。附表如：細分?jǐn)?shù)（脈 沖/轉） 注：可根據客戶要求定制細分?jǐn)?shù)！

驅動器電流設置：

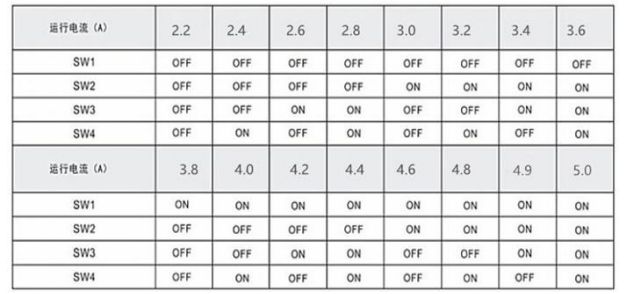

驅動器工作電流由 SW1-SW4 端子設定，運行電流為正常工作輸出電流設置開關（詳見下表）

驅動器使用注意事項：

1、 輸入電壓為 220V（可接受+-10%電壓波動）；

 2、 輸入控制信號電平為 5V-24V 的范圍內，接線時注意控制信號電壓；

 3、 輸入脈沖信號下降延有效；

4、 驅動器溫度超過 80 度時驅動器停止工作，故障指示燈 ALM 亮，直到驅動器 溫度降到 50 度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝 散熱器。

5、 過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其它短路故障，排 除后需要重新上電恢復。

6、 無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重新上電恢復。
