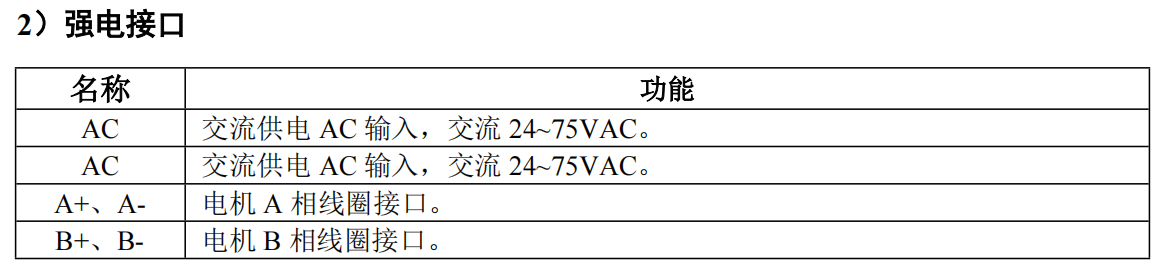

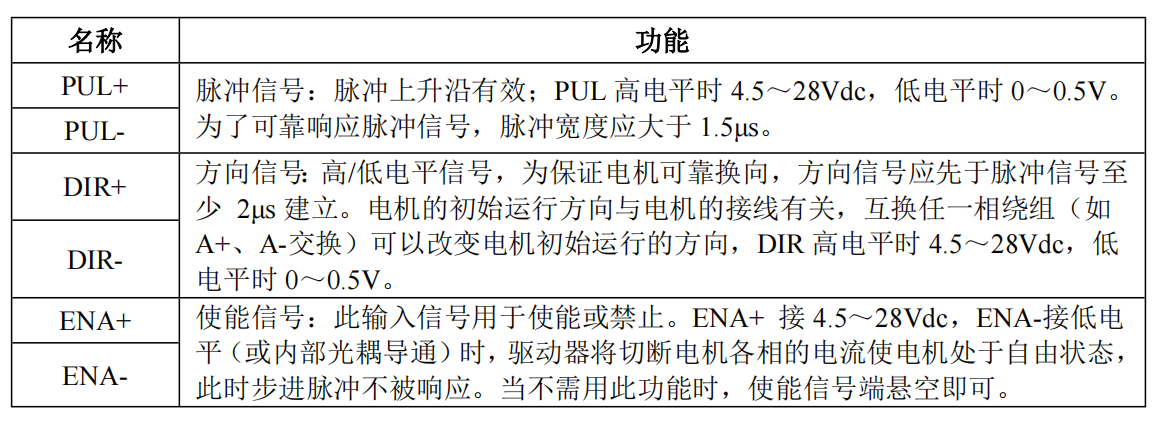

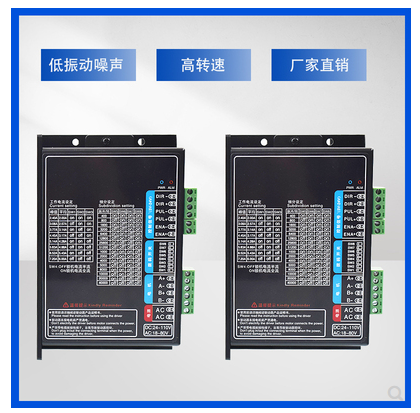

HB860C驅動器接口和接線介紹（wgb） 接口描述 控制信號接口

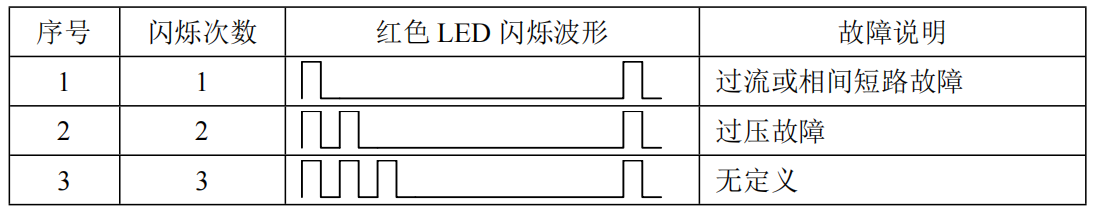

狀態指示 綠色 LED 為電源指示燈，當驅動器接通電源時，該 LED 常亮；當驅動器切斷電源時， 該 LED 熄滅。紅色 LED 為故障指示燈，當出現故障時，該指示燈以 3 秒鐘為周期循環閃爍； 當故障被用戶清除時，紅色 LED 常滅。紅色 LED 在 3 秒鐘內閃爍次數代表不同的故障信息， 具體關系如下表所示

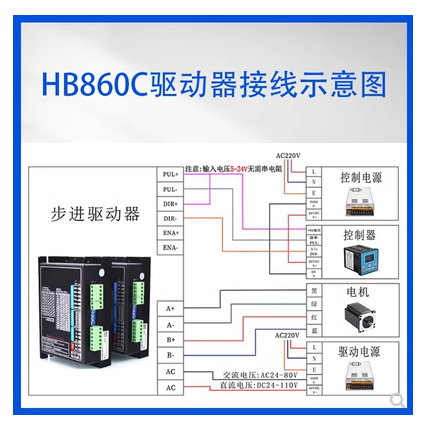

接線要求 1）為了防止驅動器受干擾，建議控制信號采用屏蔽電纜線，并且屏蔽層與地線短接，除特殊 要求外，控制信號電纜的屏蔽線單端接地：屏蔽線的上位機一端接地，屏蔽線的驅動器一 端懸空。同一機器內只允許在同一點接地，如果不是真實接地線，可能干擾嚴重，此時屏 蔽層不接。 2）脈沖和方向信號線與電機線不允許并排包扎在一起，****分開至少 10cm 以上，否則電機 噪聲容易干擾脈沖方向信號引起電機定位不準，系統不穩定等故障。 3）如果一個電源供多臺驅動器，應在電源處采取并聯連接，不允許先到一臺再到另一臺鏈狀 式連接。 4）嚴禁帶電拔插驅動器強電 P2 端子，帶電的電機停止時仍有大電流流過線圈，拔插 P2 端 子將導致巨大的瞬間感生電動勢將燒壞驅動器。 5）嚴禁將導線頭加錫后接入接線端子，否則可能因接觸電阻變大而過熱損壞端子。

|
