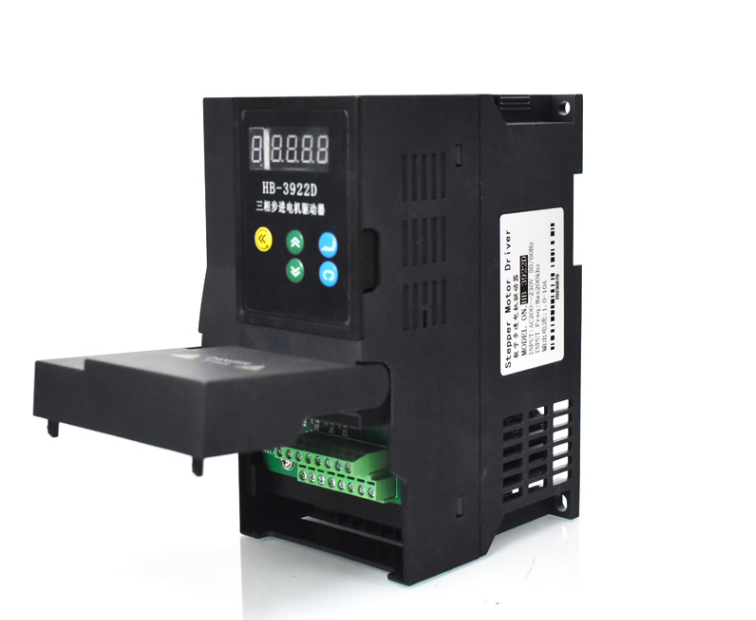

最近我公司新推出一款驅動器3922，可適配86/110/130三相高壓步進電機，下面我們來看看驅動器的參數吧！

本驅動器使用RS485串口通訊，采用MODBUS通訊協議(RTU模式)，通訊格式固定為(8.E.1)每次寫操作后，如果驅動器接收正常，就會把主機發送的8個字節數據再返回;每次讀操作后如果驅動器接收正常就會返回?cái)?shù)據。通訊格式當通訊命令發送至驅動器時，符合相應端口號的驅動器接收通訊命令，并根據端口號，讀取信息如果沒有出錯，則執行相應的任務;然后把執行結果返送給發送者。回送的信息中包括端口號執行動作的功能碼、執行動作后結果的數據以及錯誤校驗碼。如果出錯就不回送何信息

端口與接線介紹

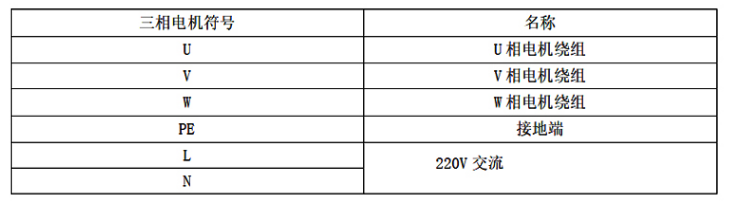

電機和電源輸入端口

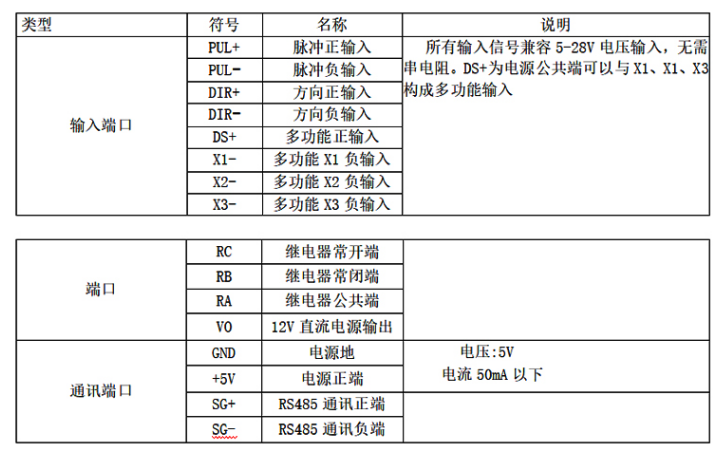

控制信號端口

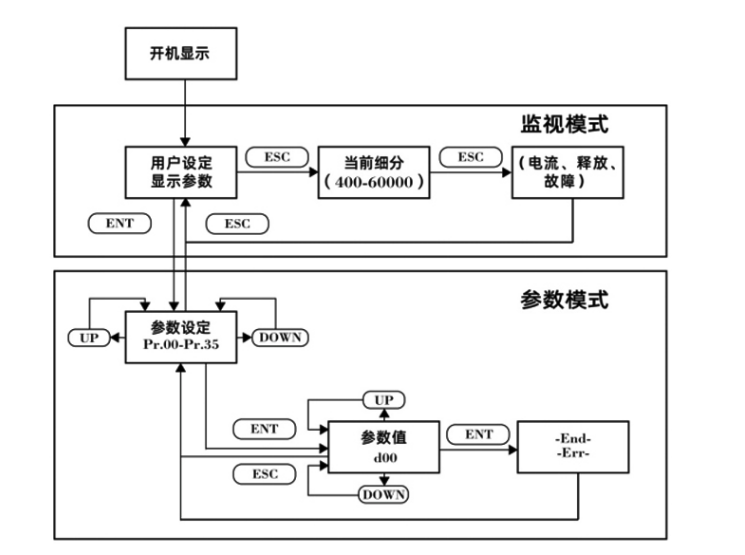

操作界面

出廠設置：面板組合設置(ESC+ENT)長按5S 恢復出廠值：

參數設置：在無運轉狀態下長按ENT鍵3S進入，以防止客戶誤入調整；

部分故障恢復；長按ESC鍵3S。

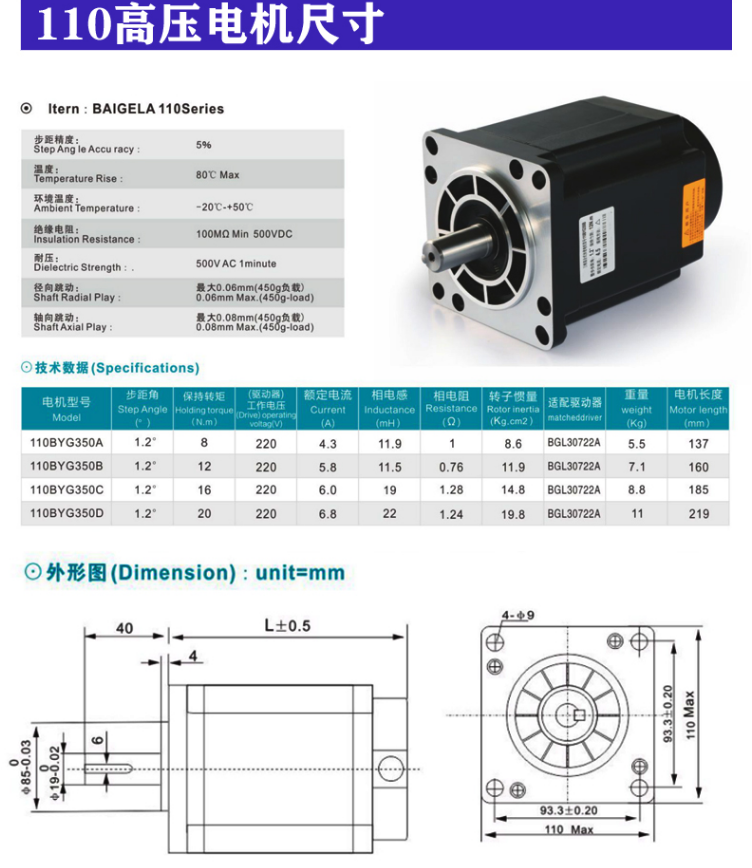

可適配電機
