時代超群42步進控制套裝，包含一臺42HBD60BJ4-TF0電機，和一臺后背是步進驅動器ZD-M42P,控制系統采用了單軸可編程控制器DY-IS,此套裝，適合應用于一般的速度控制或者定長控制的場合，占用空間體積小，操作方便簡單，性能穩定。 接線方法如下：
客戶按照上圖接好線，供電以后，利用DY-IS 編程就可以對電機進行控制了 DY-IS分為手動控制，和自動控制，手動狀態下，就是點動控制，自動控制則需要編程 例如： 客戶要求，電機帶動導軌往復運行10次后自動停止如何實現呢？ 編程示例如下： 速度和位移都是脈沖量單位的 00 SPEED 7000(根據客戶情況設定) 01 G_LEN 70000（位置根據客戶實際情況設定） 02 SPEED 7000(根據客戶情況設定) 03 G_LEN -70000（走反轉位置根據客戶實際情況設定） 04 LOOP 00 00010（循環10次） 05 END 具體產品參數如下：
DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。

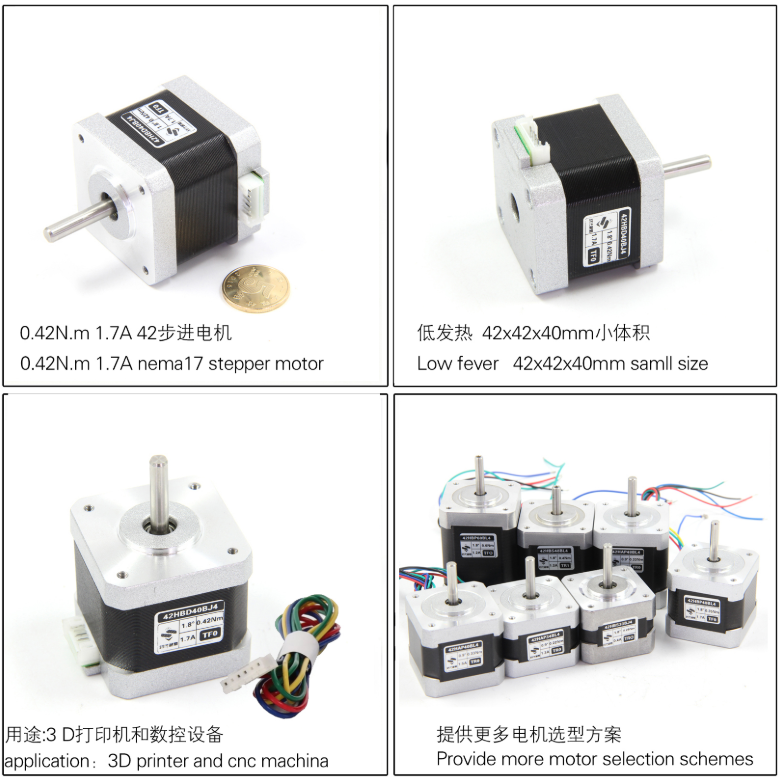

時代超群42步進電機42HBD40BJ4-DFH,電機步距角1.8° 扭矩0.42N.m，電流1.7A，機身高40MM，軸徑Φ5，具體產品尺寸圖如下。

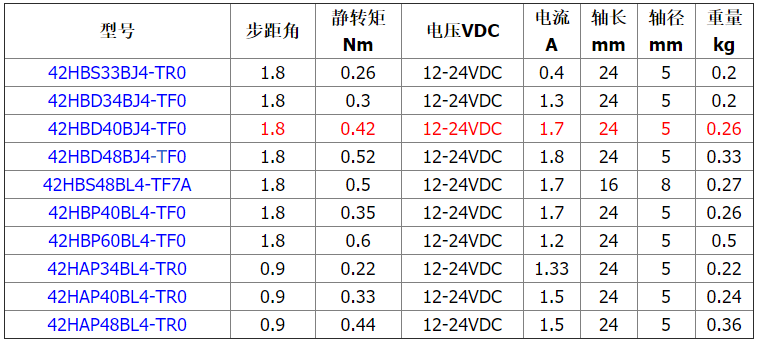

系列產品如下：
配套驅動器ZD-M42P產品特點 ☆ 微型設計，安裝便利，可與 42步進電機一體化 ☆ 散熱鑄鋁封閉型外殼 ☆ 停止運行時自動半流,無鎖相噪聲 ☆ 并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平 ☆ 電流 2-4.5A 連續可調 ☆ 1/2/4/8/16/32/64/128 細分可選 電氣接口
兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。 注意：用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口） 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF
聯系方式：QQ:467102884 電話：13811070445（劉女士）
