主軸伺服專用變頻器參數設置

1）連接編碼器線ABZ

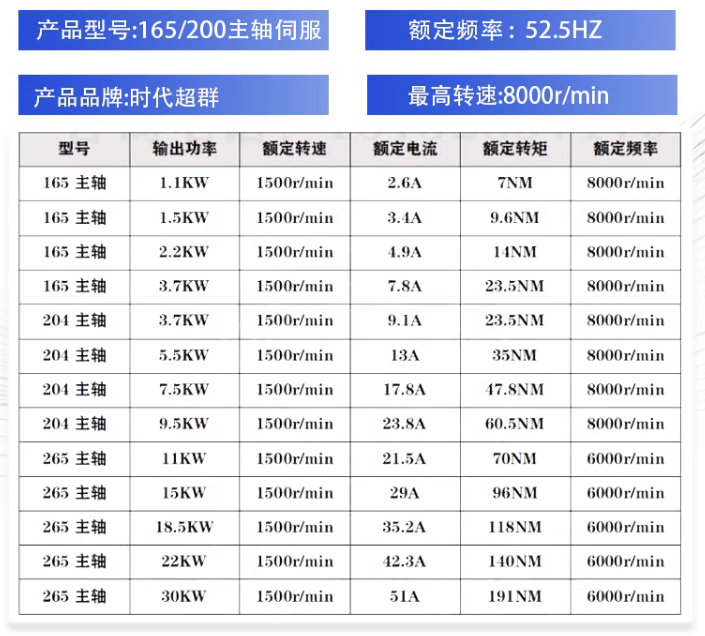

（2）設置電機參數與編碼器參數

F1-01=電機銘牌額定功率

F1-02=電機銘牌額定電壓

F1-03=電機銘牌額定電流

F1-04=電機銘牌額定頻率

F1-05=電機銘牌額定轉速

F1-27=編碼器線數

（3）電子齒輪比參數設置

按面板綠色按鈕“RUN”運行變頻器。

待變頻器運行到50.00Hz，查看U0-29的值，取平均值記錄，保留兩位小數點，例如45.34。

電子齒輪比分子F1-32=4534

電子齒輪比分母F1-33=5000

（4）電機參數自學習

設置F0-01=1

設置F1-37=2，選擇動態調諧。按“ENTER/確認”顯示屏顯示“TUNE”然后按“RUN/運行”，變頻器運行，面板運行指示燈“RUN”點亮，主軸會轉動起來。

自學習結束后，變頻器停止運行。面板顯示恢復正常。

（5）功能參數設置

F0-01=2 VF運行

F0-02=1 端子運行

F4-00=1  DI1選擇正轉運行

F4-01=2  DI2選擇反轉運行

F4-02=66  DI3選擇定位指令，帶轉正轉運行命令

F4-03=73  DI4選擇閉環矢量控制

F4-37=0.3  DI3延時0.3s生效

（6）定位參數設置

將主軸調節到目標位置后，查看U1-02的值，然后將并將該值設置到A4-20

（7）接線指導

DI1接正轉信號

DI2接反轉信號

DI3接定位指令信號

DI4與DI3短接

（8）外接制動電阻參數調試

外接制動電阻，需要將過壓抑制功能取消

F3-20=0

沒有外接制動電阻，將過壓抑制功能打開

F3-20=1
