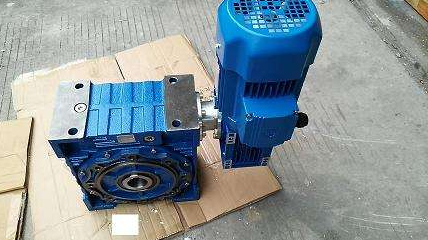

上圖為客戶定做1.1KW的，1400轉單相電機搭配RV63蝸輪蝸桿20速比，然后再在轉一個RV110的蝸輪蝸桿30速比，總速比600速比的傳動。也可以搭配 10速比和60速比，或者15速比和40速比

 電機扭矩t=9550p/n

 式中：

 p—功率，kw；

 n—電機的額定轉速，r/min；

 t—轉矩，nm。

 電機的輸出轉矩一定要大于工作機械所需要的轉矩，一般需要一個安全系數

根據如上計算得出：T=9550*1.1/1400=7.5NM

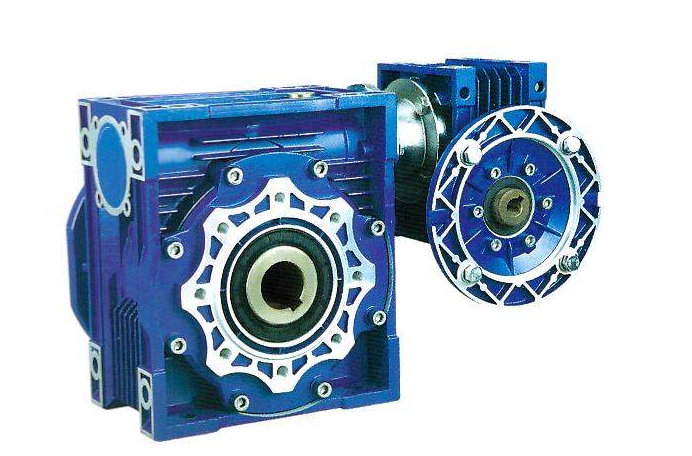

蝸輪蝸桿減速機的主要特點是具有反向自鎖功能，可以有較大的減速比，輸入軸和輸出軸不在同一軸線上，也不在同一平面上。但是一般體積較大，傳動效率不高，精度不高。時代超群蝸輪蝸桿減速機熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用。

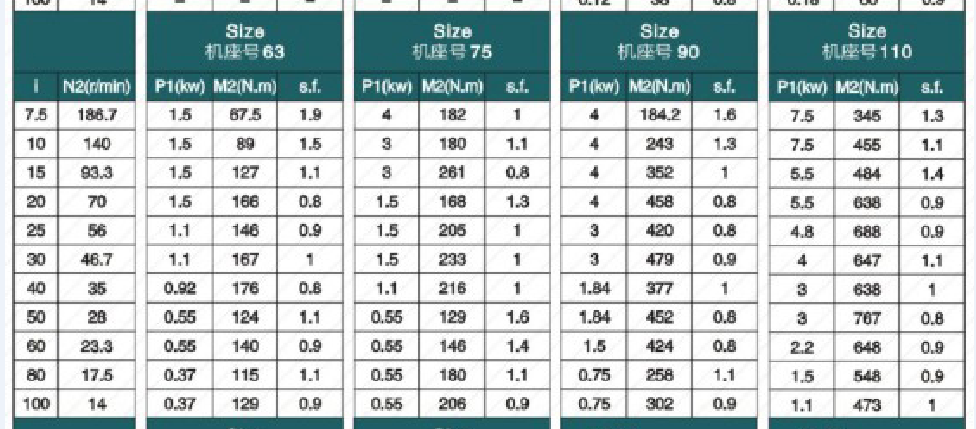

7.5NM*20減速比*60%效率=90NM小于減速機額定扭矩166NM，所以可以輸出90NM的力度

90NM力之后在經過RV110的30速比減速后輸出的力度是多少呢？

90NM*30*0.6=1620NM，大于RV110 三十速比能承受的定輸出扭矩647NM，所以最終輸出大概就是647NM
