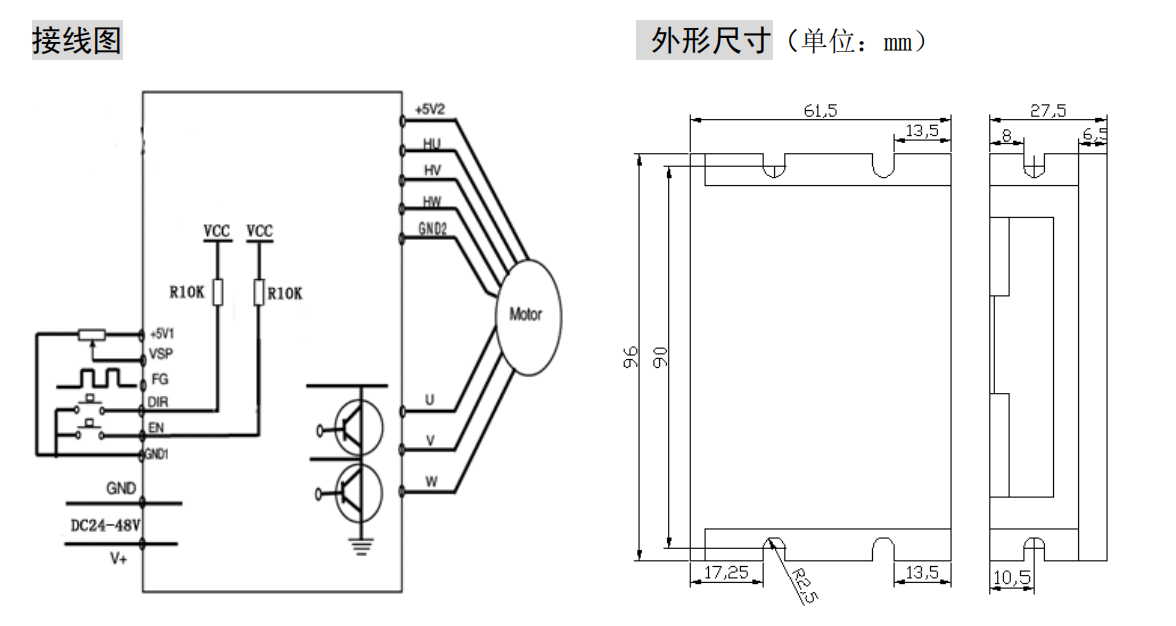

ZM-6510A驅動器調速方式選擇與接線（wgb）

  1、外部輸入調速: 將外接電位器(5K~10K)的兩個固定端分別接于驅動器的 GND1 和+5V1 端，將 調節端接于 VSP 端，即可使用外接電位器調速，也可以通過其它的控制單元(如 PLC、單片機等） 輸入模擬電壓到 VSP 端實現調速（相對于 GND1）, VSP 端口的接受范圍為 DC 0V~+5V，對應電 機轉速為 0~額定轉速; 2、PWM 調速:將 PWM 正端接 VSP，負端接 GND1，可輸入頻率 10Hz-300Hz，改變占空比調速

電機正反轉信號

通過控制端子 DIR 高、低電平的轉換，可以控制電機的正反轉。 注意：為避免在電機高速運行時突然換向，對電機及機械設備的巨大沖擊，當 DIR 端接收到換 向信號，驅動器先讓電機減速直到停止，停止約 2S 后，電機改變轉向，提速至設定轉速。
