ZM-7210A驅動器調速方式選擇及接線

    VE 端口可外接電位器調速：將外接電位器(5K~10K)的兩個固定端分別接于驅動器的 V-和 V+ 端，將調節端接于 VE 端，既可使用外接電位器調速，也可以通過其它的控制單元(如 PLC、單 片機等）輸入模擬電壓到 VE 端實現調速（相對于 V-）, VE 端口的接受范圍為 DC 0V~+5V，對 應電機轉速為 0~額定轉速;

    VE 端口可輸入 PWM 信號調速：將 PWM 信號正端接 VE 端口，負端接 V-，通過設定頻率 100Hz~100KHz 幅值+5V 的 PWM 信號，改變 PWM 占空比，實現調速。

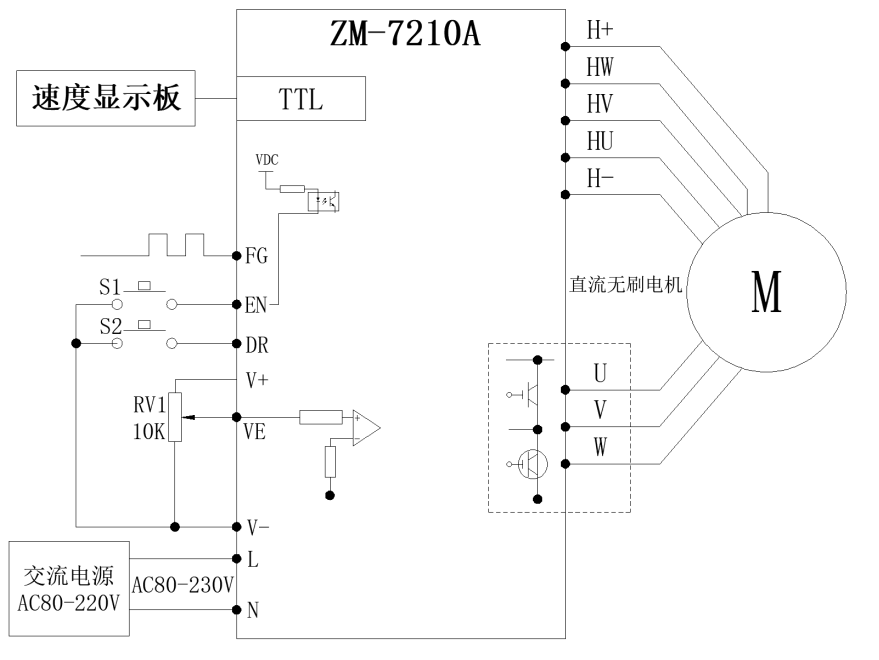

  接線圖：

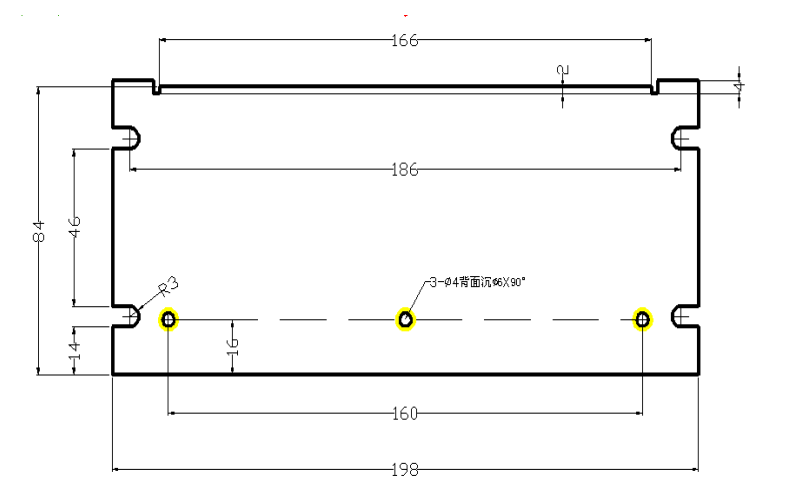

外形尺寸：
