ZDM-2HA865端口定義、引線顏色(WGB)

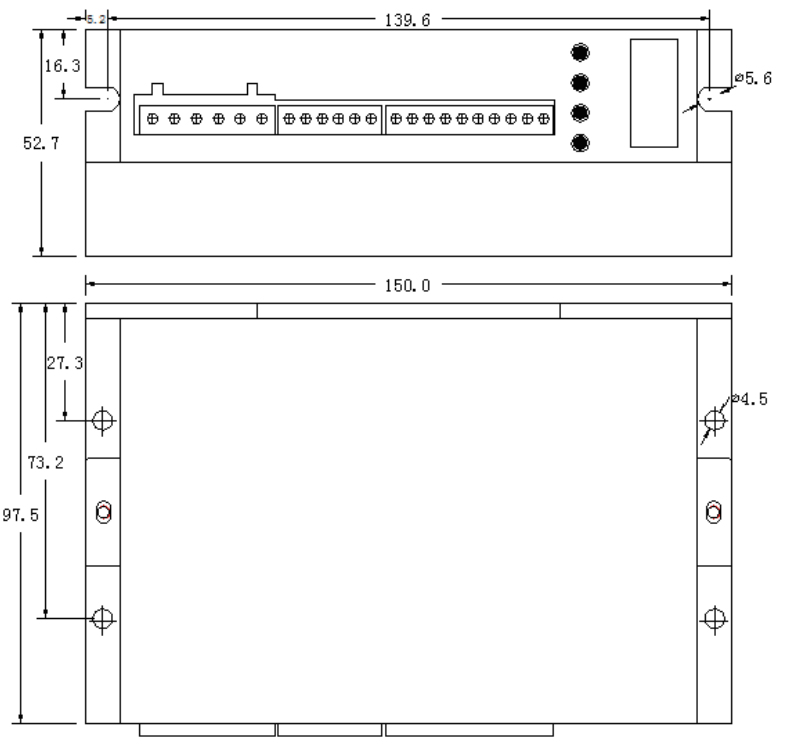

  驅動器尺寸圖

注意：保持驅動器的良好散熱 ·驅動器的可靠工作溫度通常在 60℃以內，電機工作溫度為 80℃以內； ·安裝驅動器時請盡量采用直立側面安裝，遠離熱源、不能 封擋住風扇的風道。必要時在安裝驅動器的電氣柜上安裝散 熱通風風扇，使電氣柜里外空氣對流，保證驅動器在可靠工 作溫度范圍內工作。

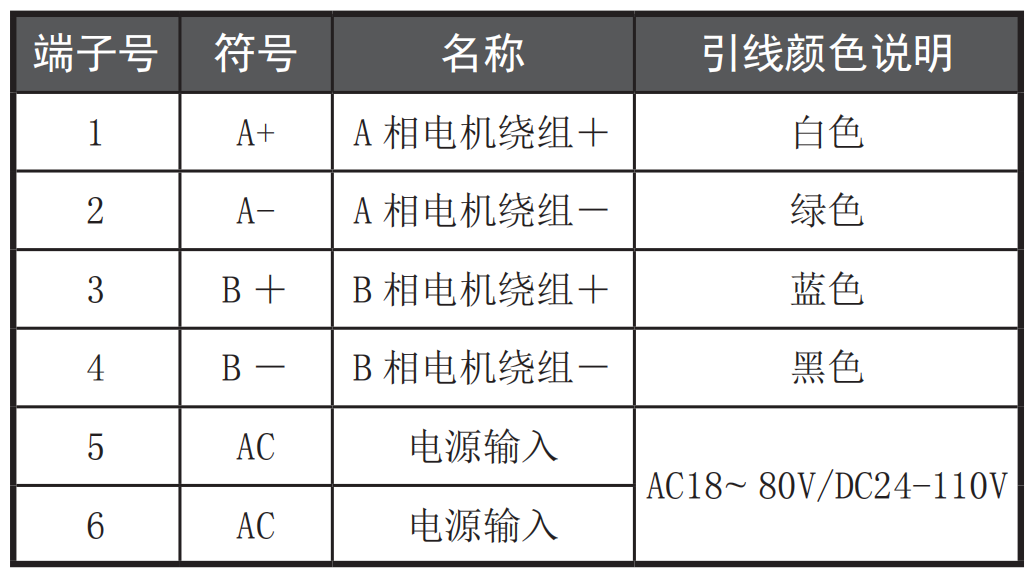

A、電機和電源輸入端口

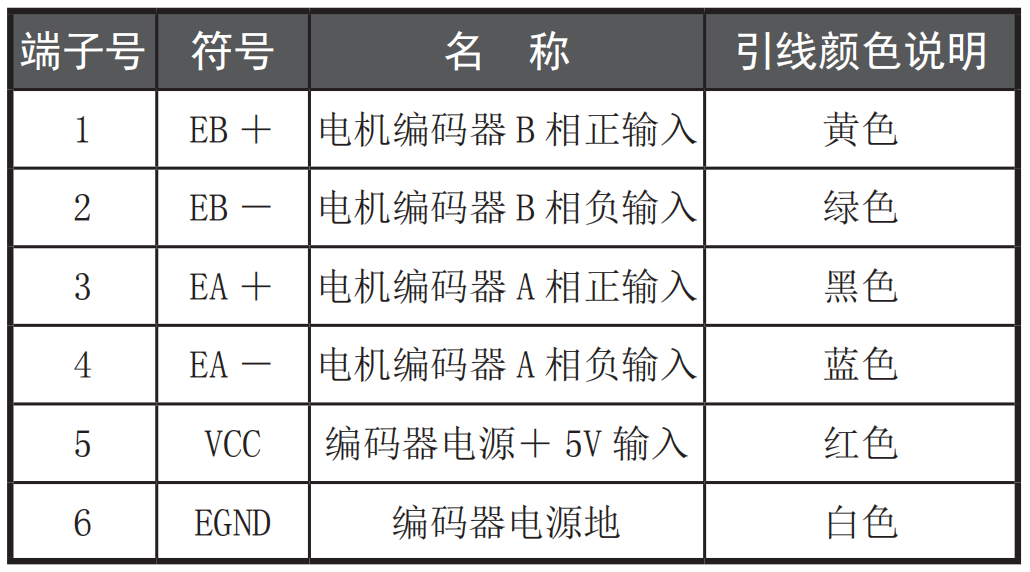

B、編碼器信號輸入端口

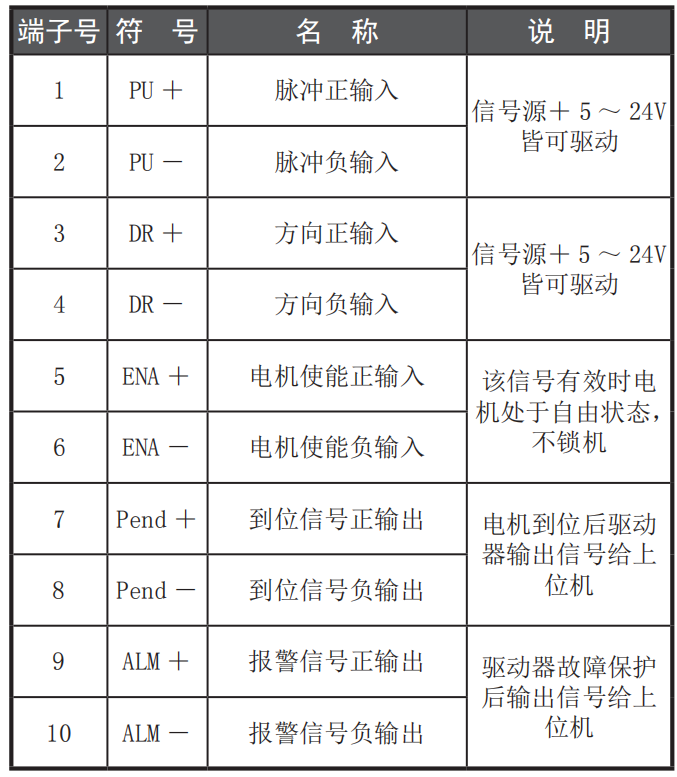

C、控制信號端口

注：驅動器故障時，ENA 信號有效，驅動器將清除所有故障
