CM35D操作界面介紹(WGB)

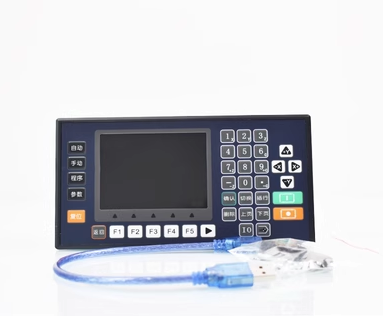

  1開機畫面 控制系統通電后進入主界面

此時可通過左側的空白復用鍵選擇相對應位置的功能進行選擇操作

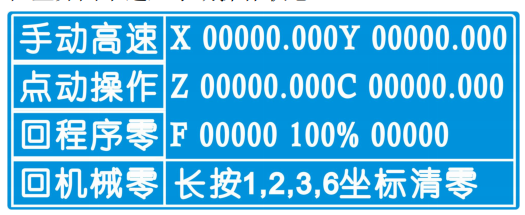

2 手動操作 在主界面下進入手動操作狀態

手動高速：手動高低速切換，正顯時以低速運動，反顯時以高速運動，主界面-參數-系統-速度中可 設置 點動操作：進入點動狀態，以設定值為步長，按一次方向鍵運動一次，主界面-參數-系統-控制中可 設置 回程序零：返回坐標零點，按此按鍵后，將立即按****速度返回參考點（0，0） 回機械零：返回機械零點，（注：按此鍵被反顯后，需要再繼續按某個軸的某個方向）

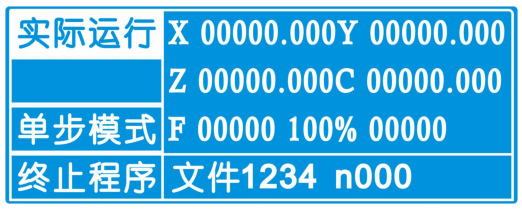

3 自動執行 在主界面進入自動執行界面

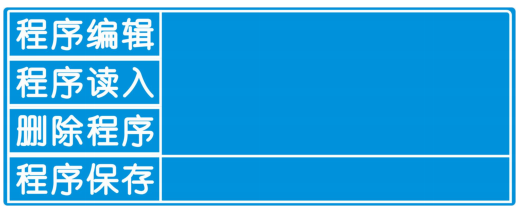

4 程序管理 主界面下進入程序管理菜單

程序編輯：進入程序輸入或修改或者新建文件（長按 F 鍵新建文件） 程序讀入：讀入系統中保存的加工程序 刪除程序：通過確認鍵刪除光標所在位置的程序文件 程序保存：程序編輯完成后，按一次“退出”鍵，然后選擇將當前加工程序保存或另存

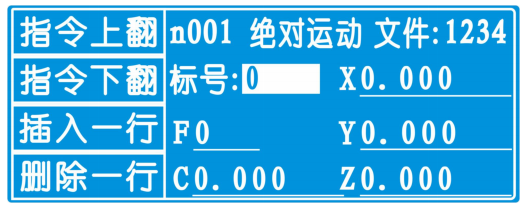

屏幕顯示說明

第一行從左至右分別為： n：當前行號（001-480） ****運動：指令名稱，控制指令共有 25 個控制指令（詳見第四章） 文件----:當前程序文件的名稱(為----時，表示新建文件，還未設置文件名) 第二、三、四行顯示的內容如下（不同的指令顯示不同的文字與數據）： 標號：用作當前程序行的一個標記，只有在循環和跳轉時才可用得到且不能重復數字（0-99999）， 正常時默認為 0，不需要循環或者跳轉時不需要填寫 F：運動速度值，對相對運動、****運動，順圓運動及逆圓運動有效 X，Y，Z, C :運動指令時的坐標或者增量值
