此圖為控制器大致接線圖下面我們來分解下接線步驟

第一步

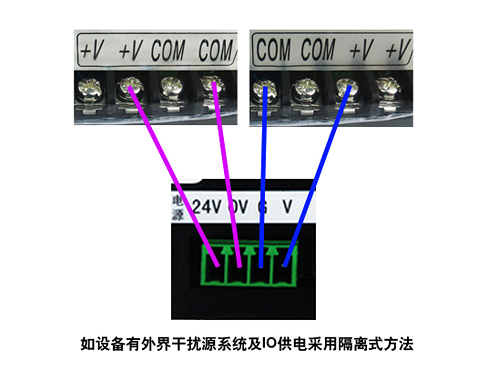

首先我們要接給控制器電源部分供電,按照如圖接上兩種接線方法都可以,按照其中一種接線即可.

第二步：

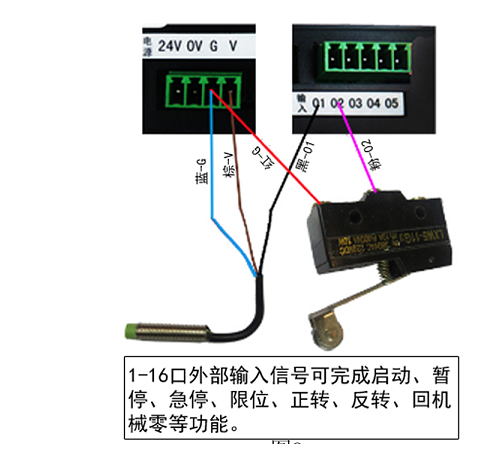

我們準備好開關開關形式可以是為（按鈕  光電開關 機械開關）開關的形式最終就是給控制器低電平（也就是0V）信號即可開關都采用NPN常開開關

第三步：

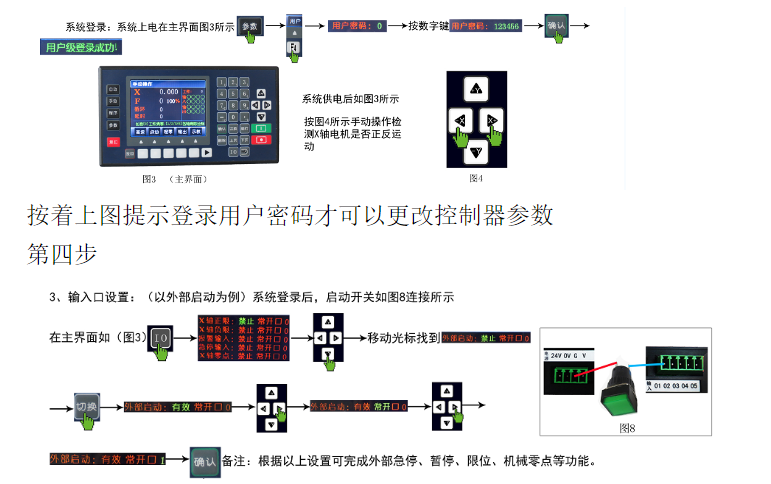

按著如圖所示進行編輯找到外部啟動設置 關鍵更改參數為禁止改有效  輸入口0改要接線的輸入口1既可

如有需要請聯系18732837179（VX同號）
