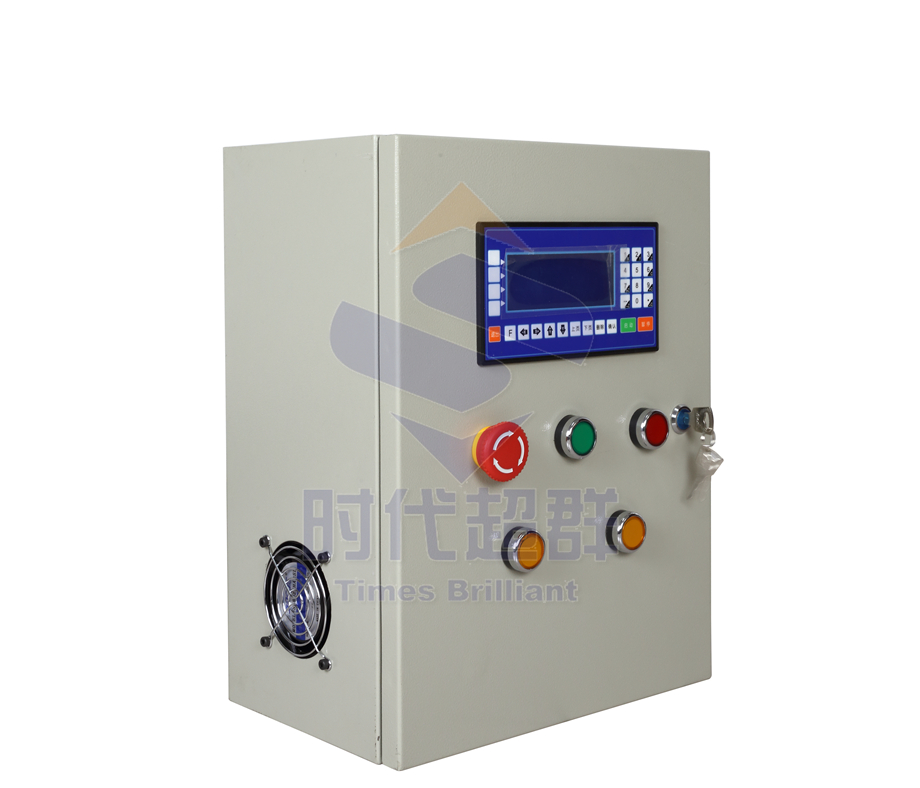

大家好，前些天接到一個訂單，客戶讓我組裝一套控制柜，要求安裝兩個按鈕兩個指示燈，按綠色按鈕電機開始轉的同時紅燈滅綠燈亮，按紅色按鈕電機停綠燈滅紅燈亮。
看似很簡單的動作，那么我們?nèi)绾尉幊棠兀旅鎭斫o大家拆開講解。 綠燈接輸出2，紅燈接輸出1 綠色按鈕輸入17 紅色按鈕輸入18 N01 輸出 標號1 輸出口：1 狀態：斷 紅燈滅 N02 輸出 標號2 輸出口：2 狀態：通 綠燈亮 N03 速度模式 標號0 F2000 輸入口號：18 停止條件：通 讓電機開始以2000的速度轉，直到紅色按鈕給信號就停。 N04 輸出 標號0 輸出口：2 狀態：斷 綠燈滅 N05 輸出 標號0 輸出口：1 狀態：通 紅燈亮 N06 判斷跳轉 標號7 輸入口號：17 條件:通 目的標號1 N07 ****跳轉 標號0 目的標號：7 這兩行跳轉代表 一旦綠色按鈕按下，就調到開頭第一行 這樣編程就完成了，您學會了嗎？
