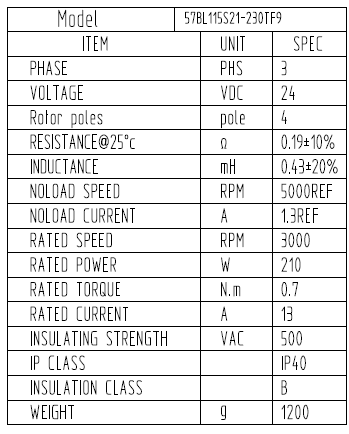

上圖使用的是時代超群直流無刷電57BL115S21-230TF9,電機電壓24V，功率210W，轉速3000轉，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。

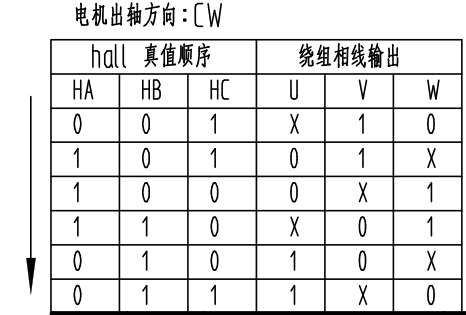

電機時序圖如下：

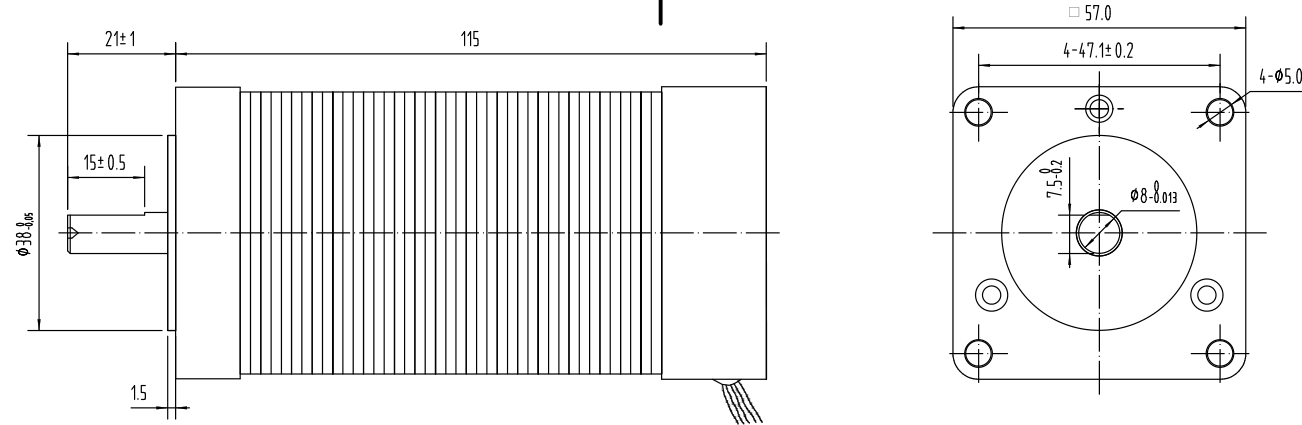

產品尺寸圖如下：

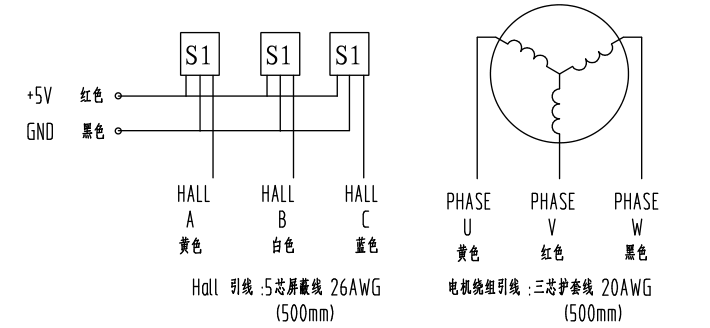

接線定義如下：

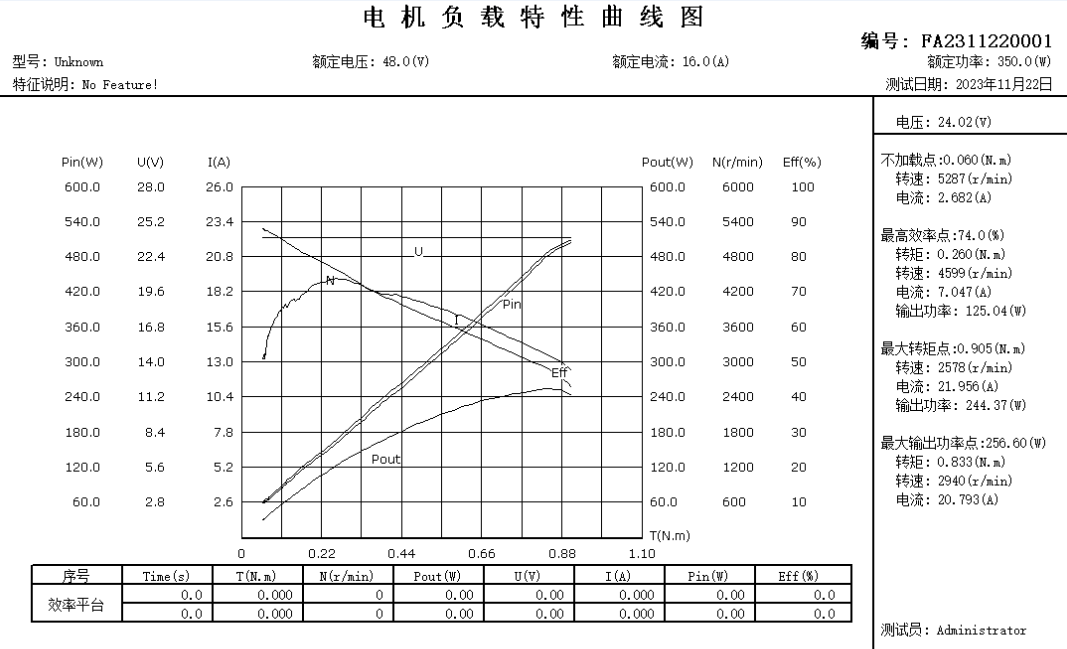

時代超群直流無刷電機57BL115S21-230TF9特性曲線圖

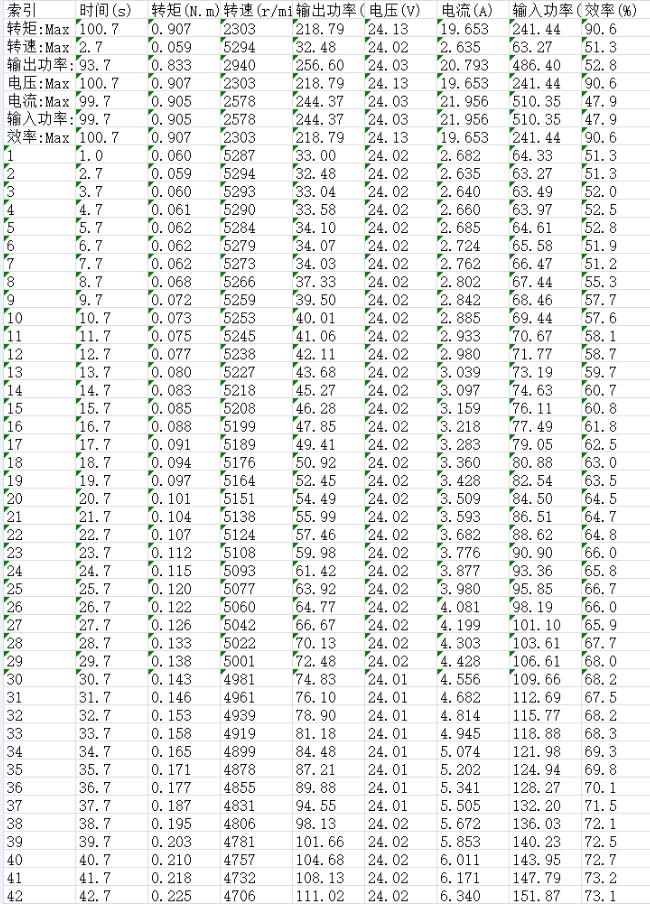

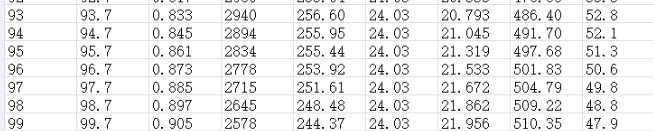

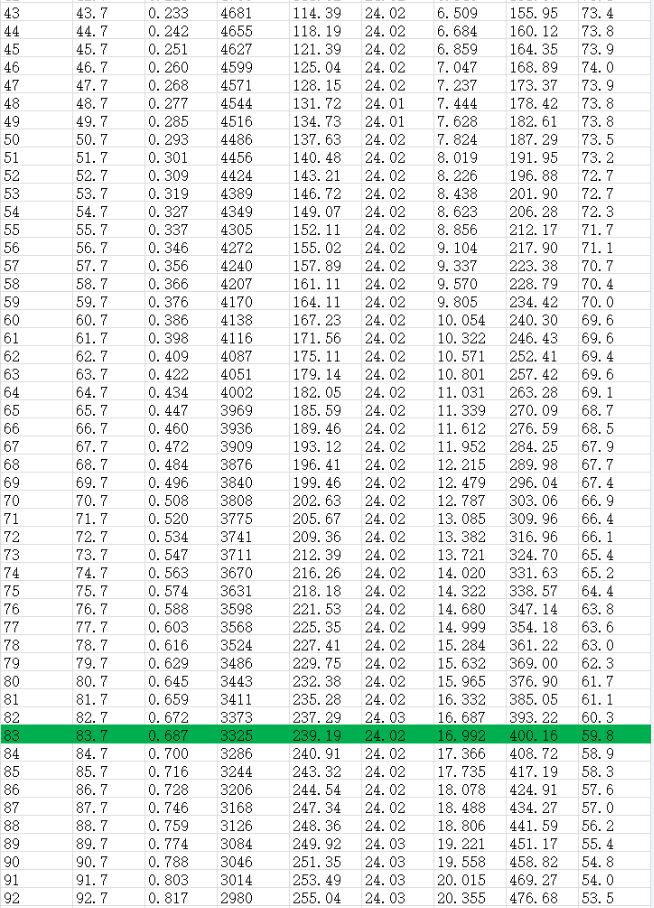

高低速數據統計：

時代超群直流無刷電機57BL115S21-230TF9的力矩常數是多少？

答：力矩參數是0.054N.m/A

時代超群直流無刷電機57BL115S21-230TF9的線電阻是多少？

答：0.19±10%Ω

注意：線電阻/2=相電阻

時代超群直流無刷電機57BL115S21-230TF9的線電感是多少？

答：0.43±20% mH

注意：線電感/2=相電感

時代超群直流無刷電機57BL115S21-230TF9的空載電流和額定電流是多少？

答：空載電流1.3A，額定電流13A

時代超群直流無刷電機57BL115S21-230TF9的空載轉速和額定轉速是多少？

答：空載轉速5000RPM，額定轉速3000RPM

電機使用的材質：

外殼前后端蓋是鋁的，

中間的定子鐵心是硅鋼片的，

軸承是日本進口NMB軸承，

材料是軸承鋼的，

主軸是45鋼調質料 ，

汝鐵硼磁鋼

漆包線是純銅
