時代超群CM系列控制器循環指令的使用方法

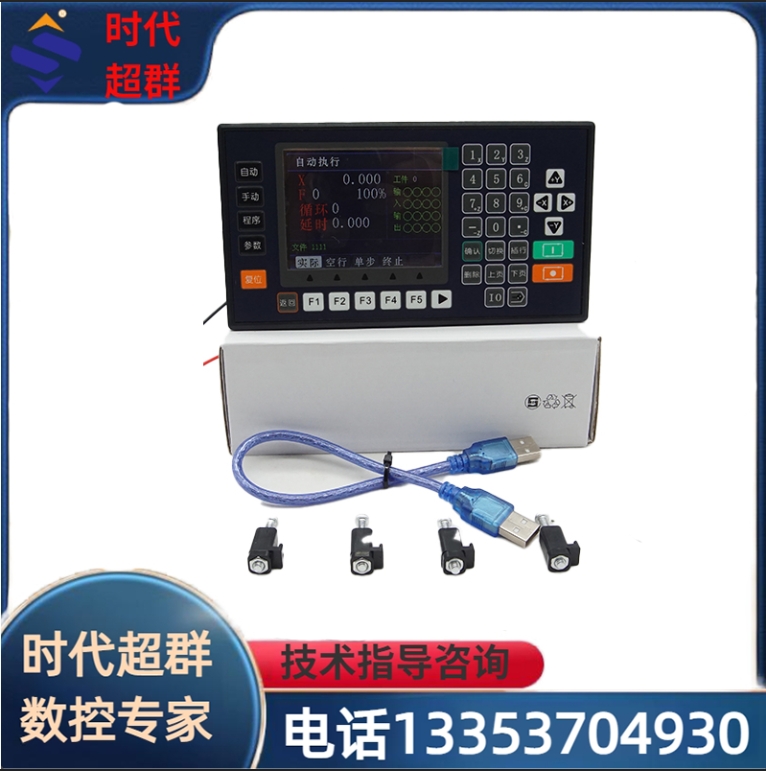

我們在使用CM系列控制器時經常會使用到循環指令

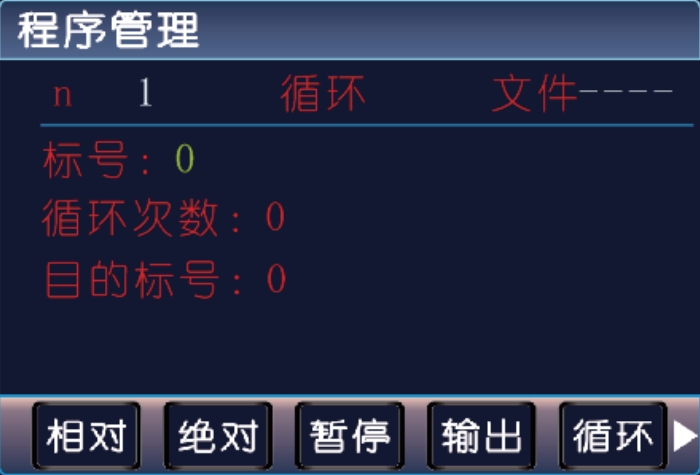

循環在這款控制器里的意思為再次循環。比如我們需要運行十次，循環次數這里我們就應該填九。

目的標號即對應標號，我們假設我們需要循環的第一步標號為N，循環這步的目的標號對應為N。那么即為從標號N這步指令開始運行直到循環這條指令。

比如

N001 相對運動  標號1 X1 F100

N002 延時         標號2   延時時間1

N003 循環         標號3 循環次數1 目的標號1

N004 結束

那么就是意思為X正向移動1的距離速度100，然后延時1秒，之后按照循環指令繼續跳回標號為1的第一步相對運動繼續再次運行一遍N001和N002之后程序結束。
