目的：CS10-3單軸控制器控制電機轉5圈停5S，然后在轉5圈停5S依次循環下去

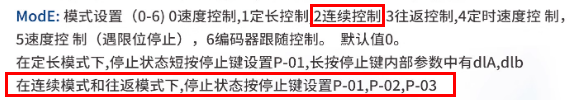

操作方法：MOD=2   P-01=5   P-02=5000    P-03=0     dla=1000 dlb=1

解析：

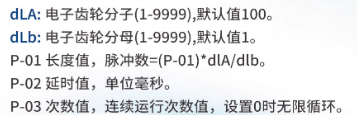

DLA和DLB，取決于驅動器的細分?jǐn)?shù)，

比如驅動器設置了1000個脈沖轉一圈，

那么DLA=1000 ,DLB=1

如果驅動器設置了2000個脈沖轉一圈

那么DLA=2000 ,DLB=1

舉例：驅動細分是1000，那么P-01的計算方式如下

5圈的脈沖數應該是5000個脈沖，5000=P-01*1000/1，P-01=5

延時時間單位是毫秒，那么5S=5000毫秒，所以P-02=5000

P-03=0，為無限循環。

在這里還要注意一個TAB值，TAB值=驅動細分脈沖值/200=1000/200=5，這樣才能顯示真實轉速

時代代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-3000轉每分鐘,可以實現電位器無極可調。還可以外接啟停、方向可以實現外部控制,具有調速、定長功能，能夠顯示實時轉速.

聯系方式：QQ:467102884  電話：13811070445（劉女士）
