JDSW42SS48/JDSW42SS60是本公司基于十幾年步進與伺服研發經驗，開發成功的一款新型42閉環步進電機， 采用ARM 芯片和應用矢量型閉環控制算法，從而克服開環步進電機丟步的問題，同時能明顯提升電機的高速性能和扭矩  輸出，降低電機的發熱和低速共振問題。此外，在電機連續過載時，驅動器會輸出報警信號，具有與交流伺服系統同樣的可靠性。 同時電機安裝尺寸與傳統的 42 系列步進電機完全兼容，傳統步進驅動方案極易升級，并且成本相比開環步進電機增加不多，僅相當于傳統交流伺服系統的20%。

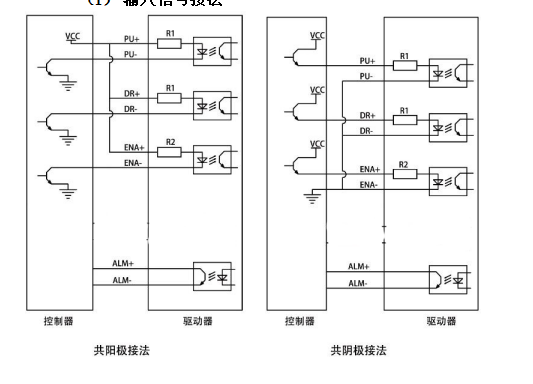

控制信號接口電路圖

控制信號輸入和輸出接口電路圖，如圖所示。

（1）輸入信號接法

特別說明：本電機支持 5V-24V，無需串電阻!

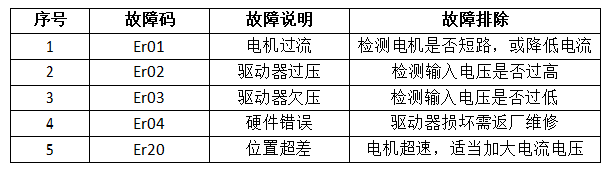

故障說明
