CM35D運動控制器是一款基于發送脈沖來控制電機的脈沖發生系統，主要的控制方式就是5V差分脈沖信號，所以來說只要支持5V差分脈沖控制器的電機驅動都可以控制，例如常見的步進電機，閉環電機，伺服電機等，接線方式均為脈沖正脈沖負方向正方向負的接法，不支持雙脈沖，選型的時候需要注意。

另外像一些不支持脈沖但是通電就能運動的電機，例如普通直流電機，無刷電機等可以采用輸出繼電器信號來控制電源通斷的方式來控制電機啟停，實現配合聯動。

輸出口輸出的為低電平訊號，與24v導通有效可以控制繼電器，電磁閥等來實現通斷控制，可用來控制氣缸等只需要通斷信號來操控的設備，內置延時指令可以控制通斷時間，可同時啟動多個輸出口，實現多設備同時啟停。

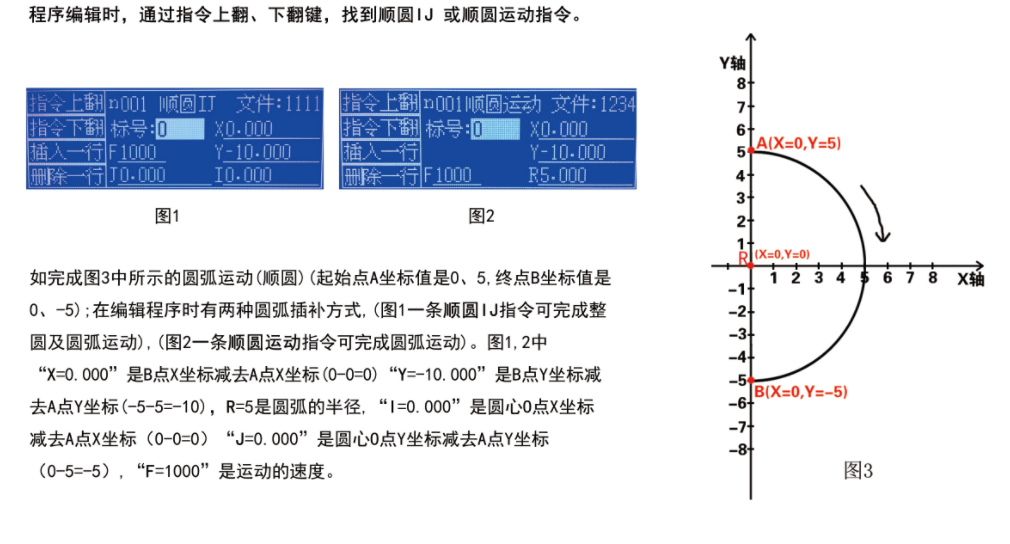

內置簡單圓弧插補指令，可實現雙軸畫圓操作，但受限于軟硬件原因目前只能走正圓，而不能圓弧，橢圓，或者曲線

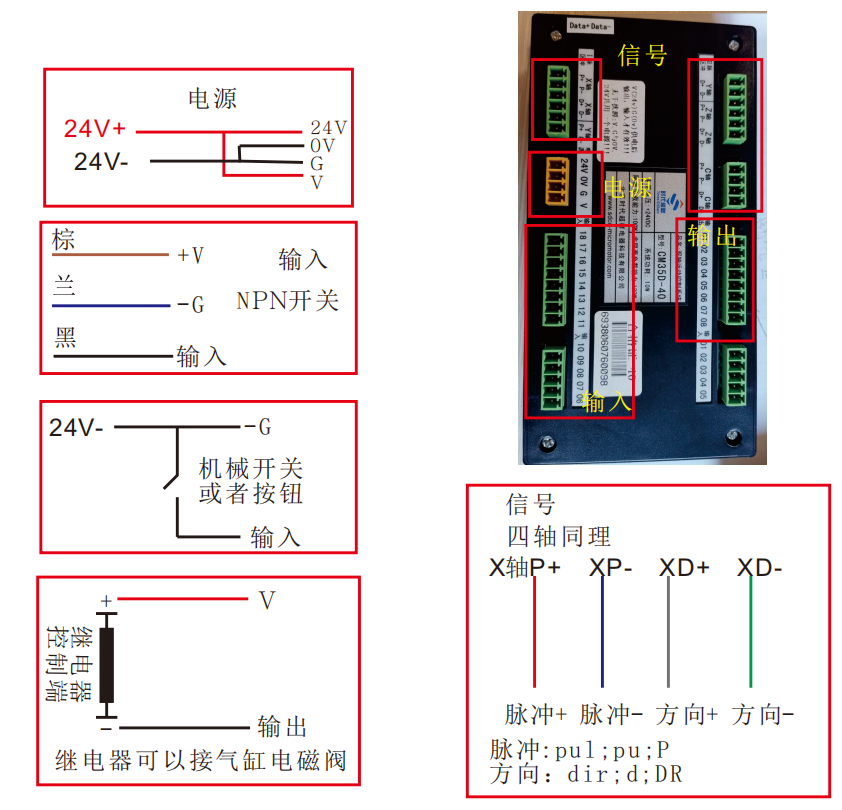

另附接線圖：

更多參數設置選型配套等問題可以掃碼添加好友聯系    李經理：15657653293
