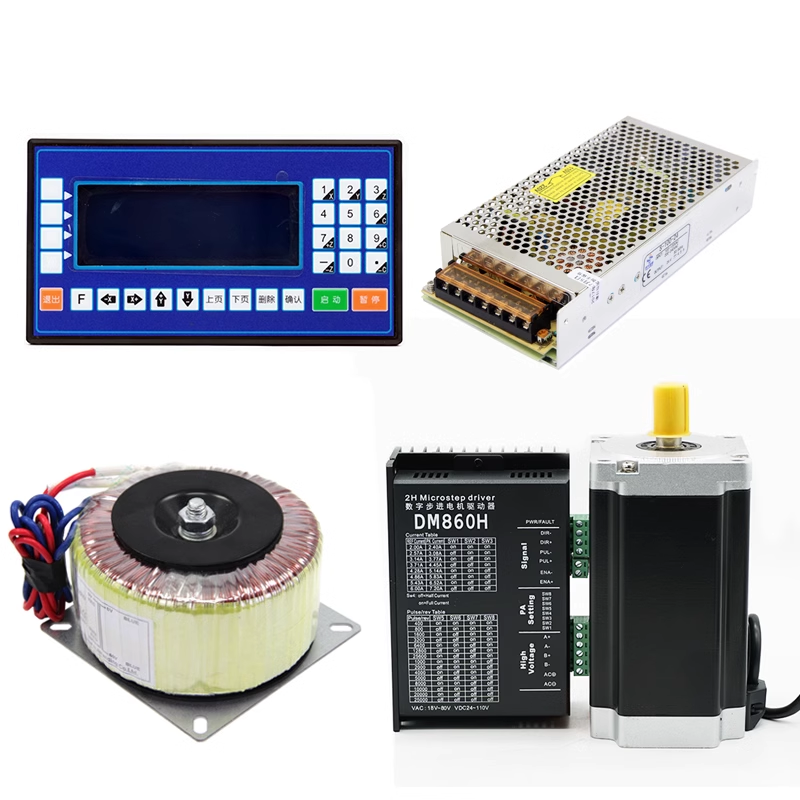

1：86步進電機一臺； 2：860步進驅動器一臺； 3：CM35/TC55可編程控制器一臺； 4：200W交流60v變壓器一臺； 5：100w24V直流開關電源一個。 終端供電220v即可，可提供技術指導，視頻教程，小白也能用。 技術電話15210337990 張。

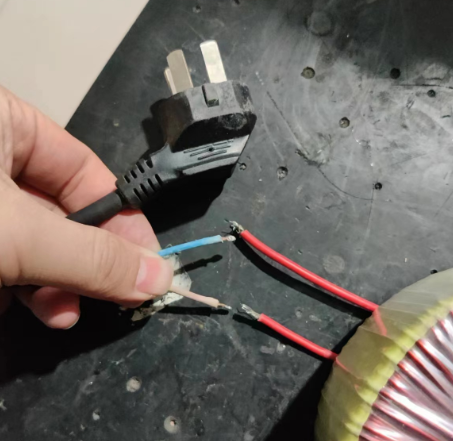

一.高壓部分（220V）： 變壓器紅色線接220v（不分+-）

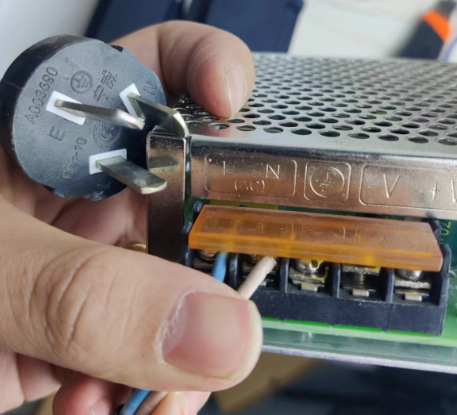

開關電源的LN口接220v（不分+-）

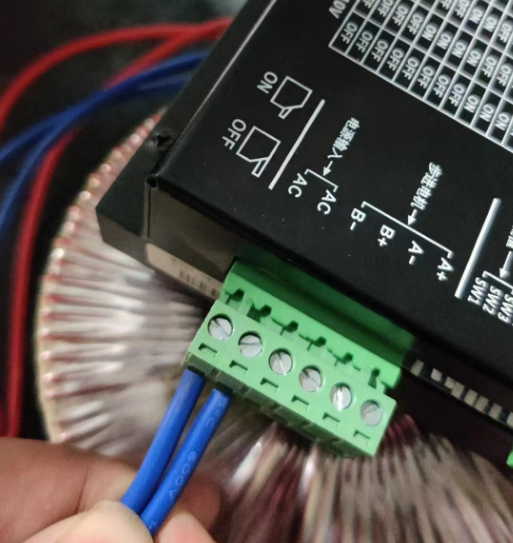

二.低壓部分： 變壓器的藍色接驅動器的AC 端口 （不分+-）

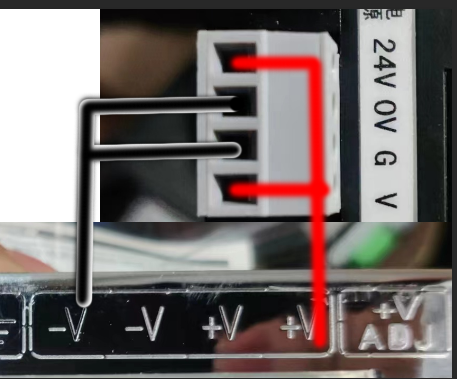

開關電源 V+ 接控制器的 24V V
COM接控制器的 0V G (注意區分± V+=+ COM=-)

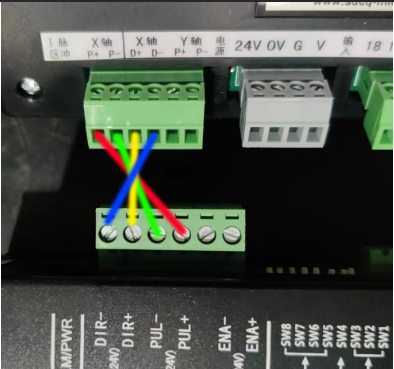

三.控制部分： 控制器的XP+ XP-XD+XD-(x是x軸)對應驅動器的PUL+PUL-DIR+DIR-(注意區分±）

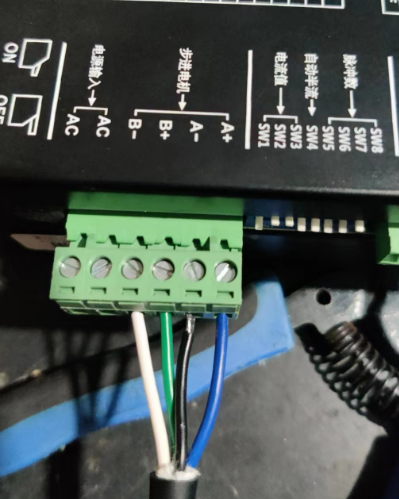

四.電機部分： 白綠一組 藍黑一組 （AB不分 +-不分）
結束
