2280AJ驅動器帶剎車的接法（wgb）

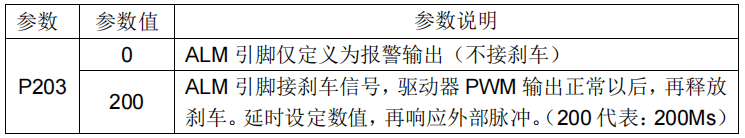

當電機接有剎車時，剎車信號由 ALM 報警輸出引腳來控制。P203 控制剎 車釋放延時：

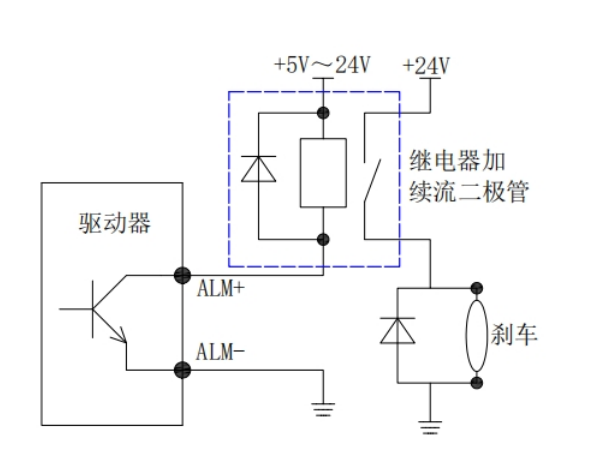

帶抱閘電機接線方法： 由于抱閘線圈動作時會產生比較大的浪涌電流，如果將抱閘線圈直接接入 驅動器的輸出口，會導致驅動器輸出口光耦損壞，所以必須使用繼電器作為中 繼控制。由于抱閘線圈和繼電器線圈均是感性負載，建議加上續流二極管，二 極管型號可選用普通整流二極管（如：IN4007）另外，二極管極性切不可接反。 建議客戶使用固態繼電器，就無需加續流二極管，固態繼電器優點：響應 速度快，無需加二極管，通斷不會發出聲音： 繼電器接線參考下圖：
