經濟款sd磁編伺服制動電阻連接與使用說明（wgb）

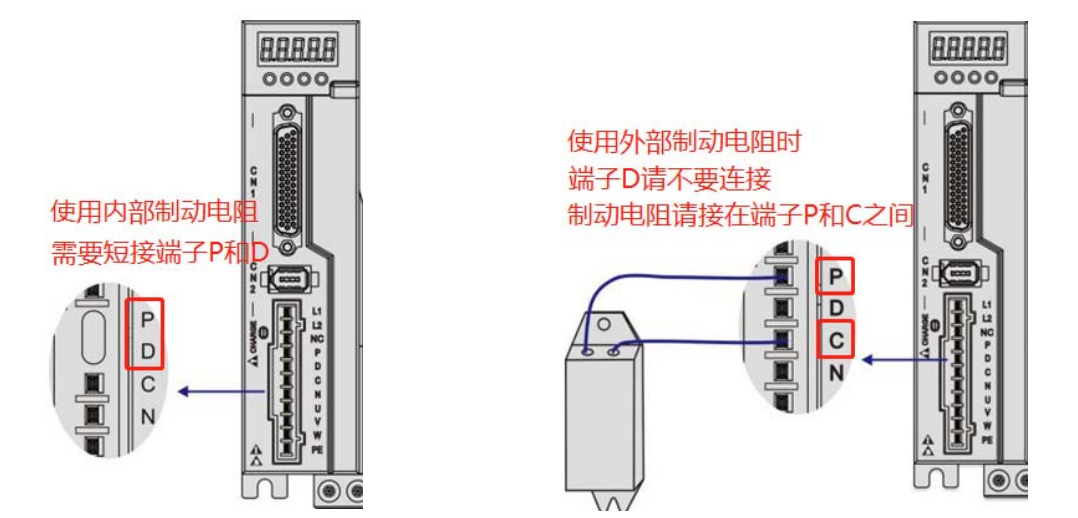

   若使用內部制動電阻時，需要將端子 P 與 D 短接，即按出廠狀態即可正常使用，如下 左圖所示。若使用外部制動電阻時，必須先拆開 P 與 D 之間的短接金屬片，然后將外部制 動電阻跨接在端子 P 與 C 之間，如下右圖所示。

特別注意事項：

‹ 請勿將外接制動電阻接到母線正負極 P、N，否則會導致炸機和引起火災； ‹ 請勿小于最小允許阻值 25Ω，否則會導致驅動器報警或損壞驅動器。
