CM35D系列控制器面板及端子介紹（wgb）

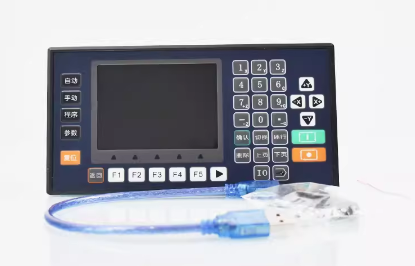

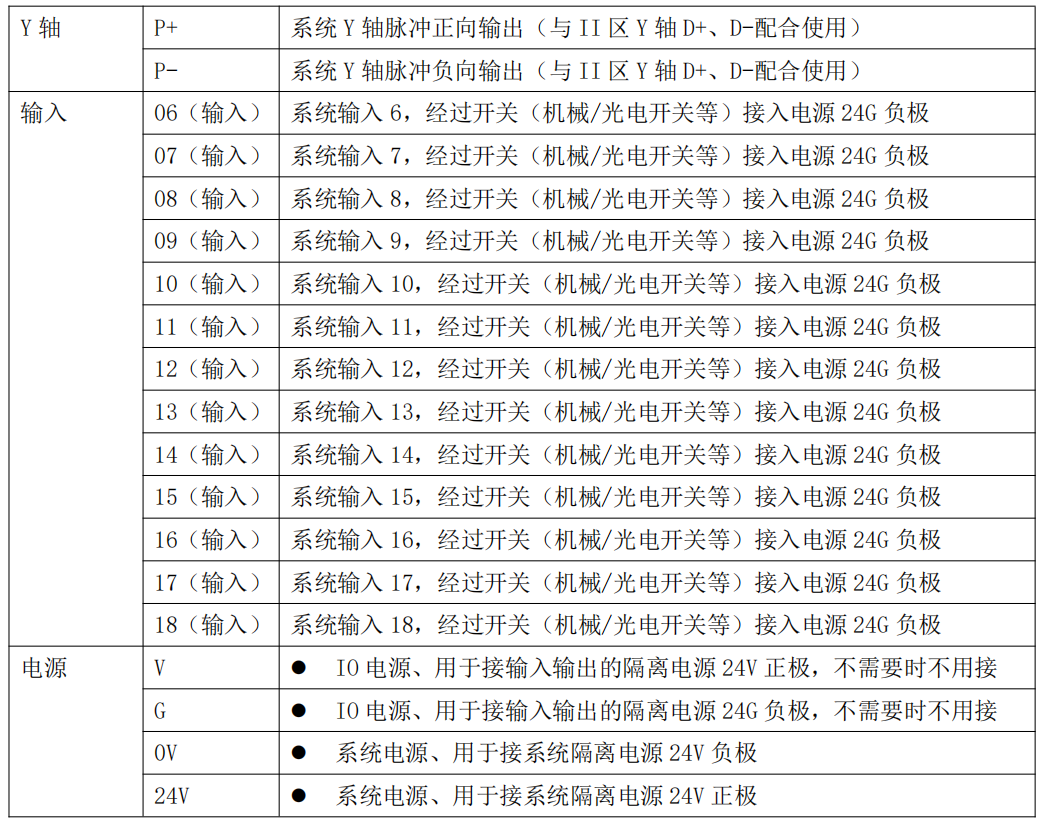

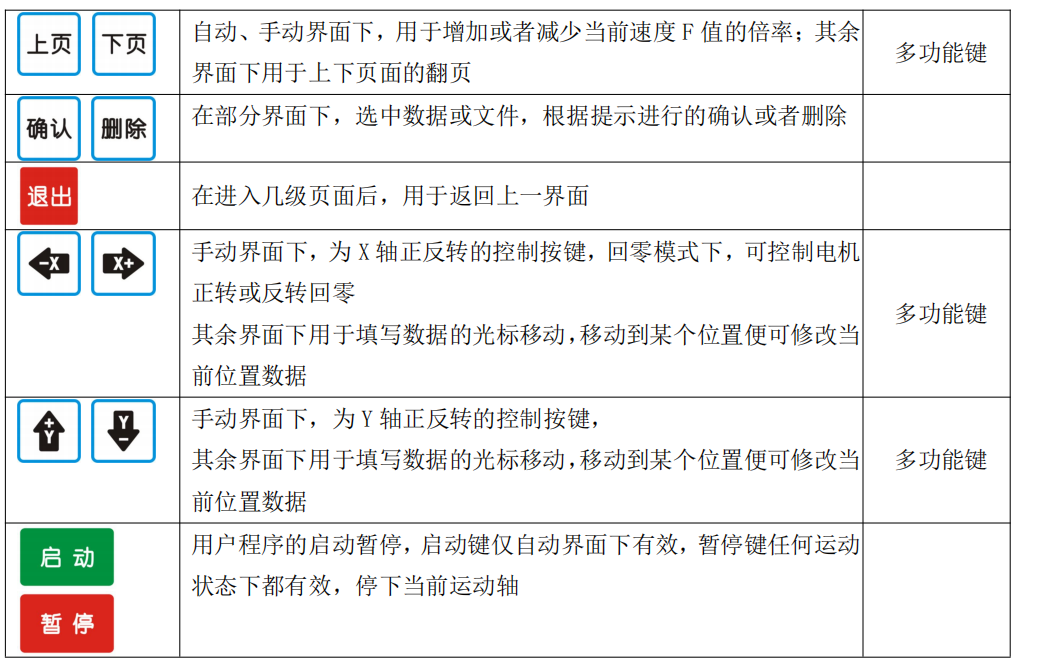

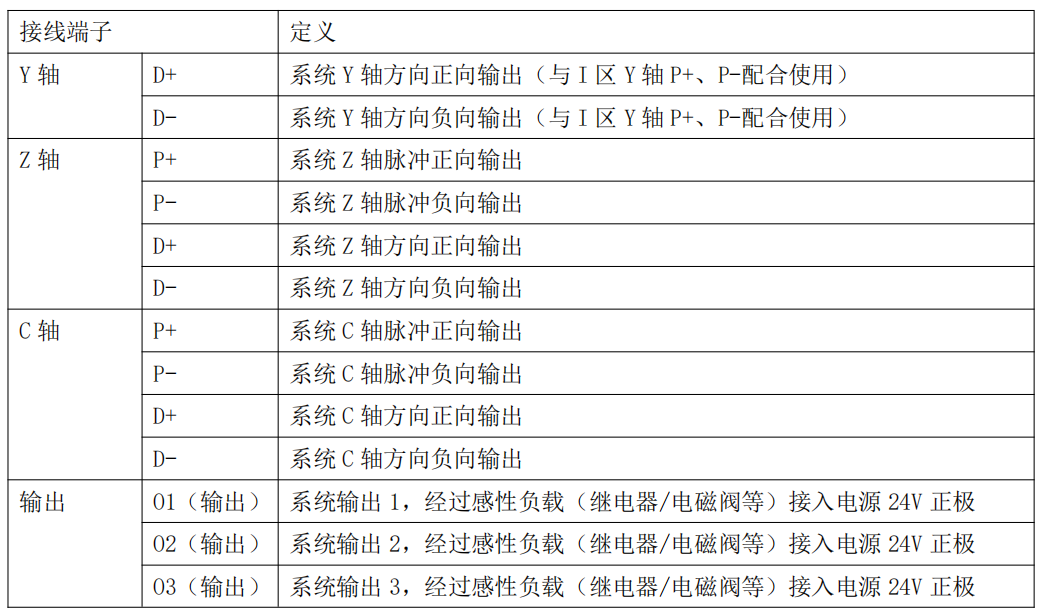

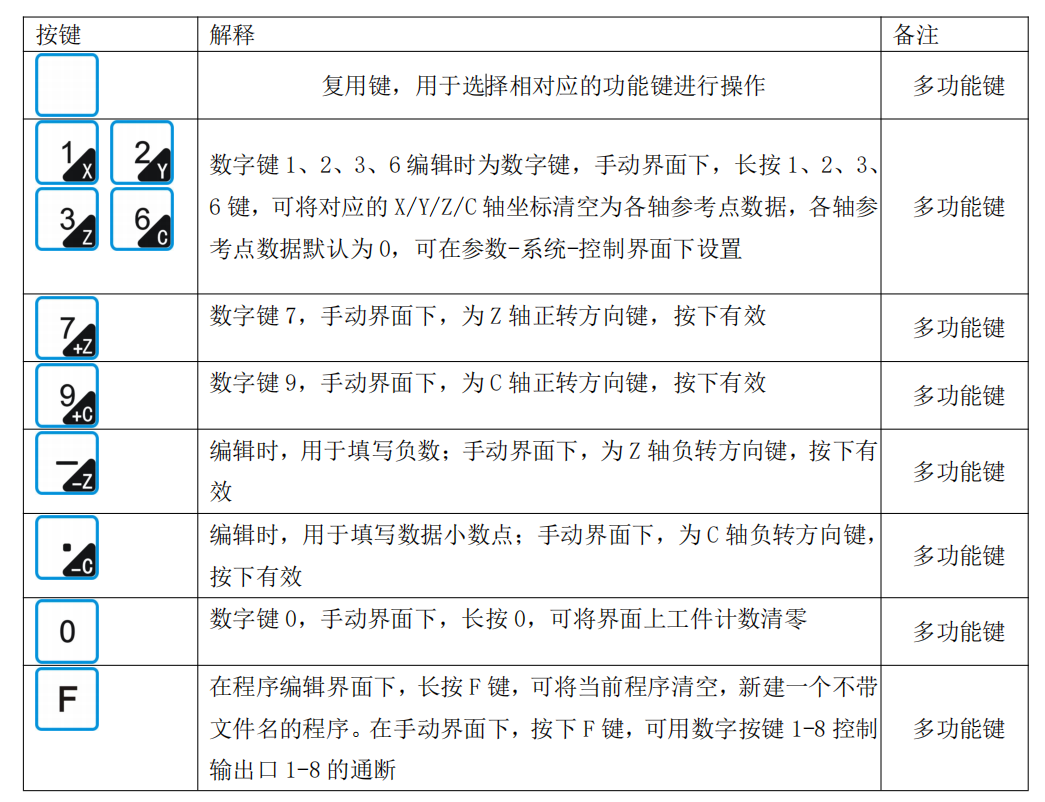

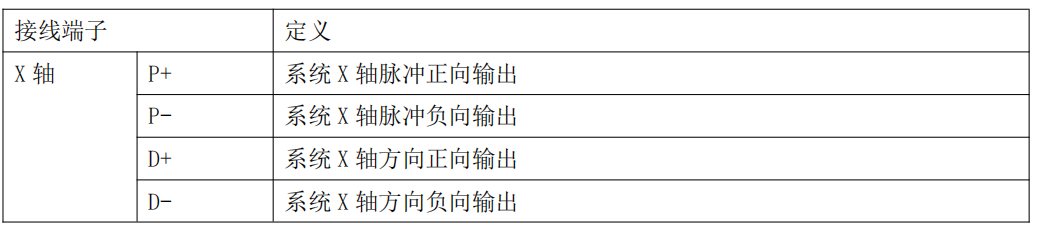

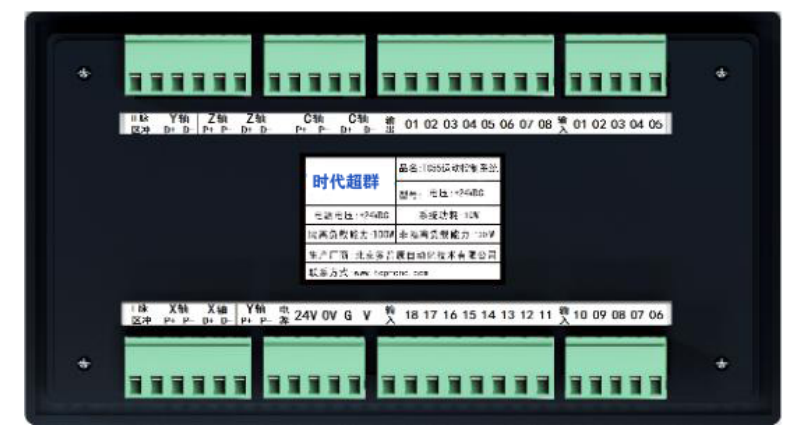

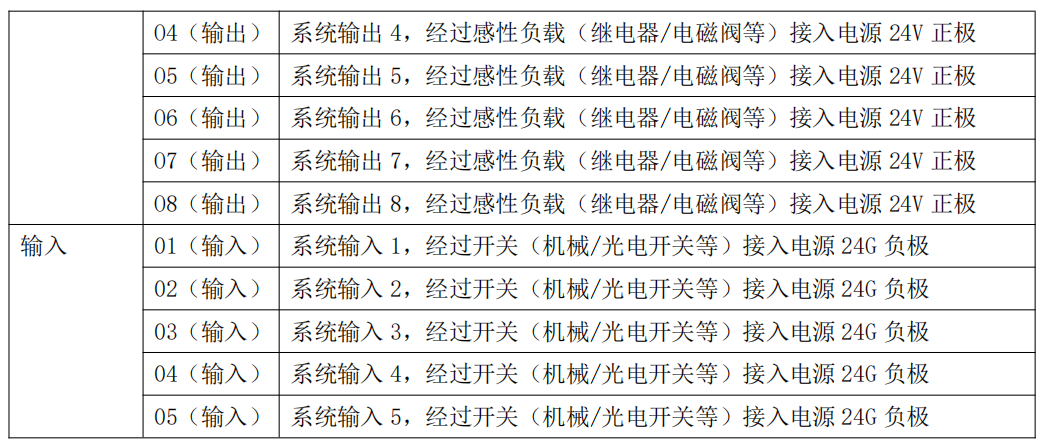

控制背面接口定義：系統與外部的連接，通過控制器背面的端子實現

電機連接 D+、D-分別接驅動器的 Dir+、Dir-，P+、P-接驅動器的 Pul+、Pul-端

注：系統供電與輸入輸出部分供電建議采用隔離不共地的開關電源 24v 供電電源的 24v+、GND 端分別接控制器 24V、0V 端子； 如果需要接輸入和輸出，則 24v 供電電源的 24v+、GND 端分別接控制器的 V、G 端子； 24v 電源不能與大地、機殼等短接，當距離較大時應使用較粗的電氣連接線； 電器柜中配線，應注意強電、弱電分離，避免強電弱電混在一起，且盡量減少交叉，注意電磁干擾 對系統的影響； 系統接地線應采用較粗的銅線，一般應大于 4 平方毫米，并盡量縮短與接地端的距離。
