時代超群SD300驅動器

特別注意： 如果脈沖指令信號是 24V 電源，則 PULS+必須接到 CN1 的 39 腳、SIGN+必須接 到 CN1 的 38 腳，否則有可能損壞脈沖指令端口； 如果脈沖指令信號是 5V 電源，則 PULS+必須接到 CN1 的 25 腳、SIGN+必須接 到 CN1 的 24 腳，否則有可能脈沖接收不正常。

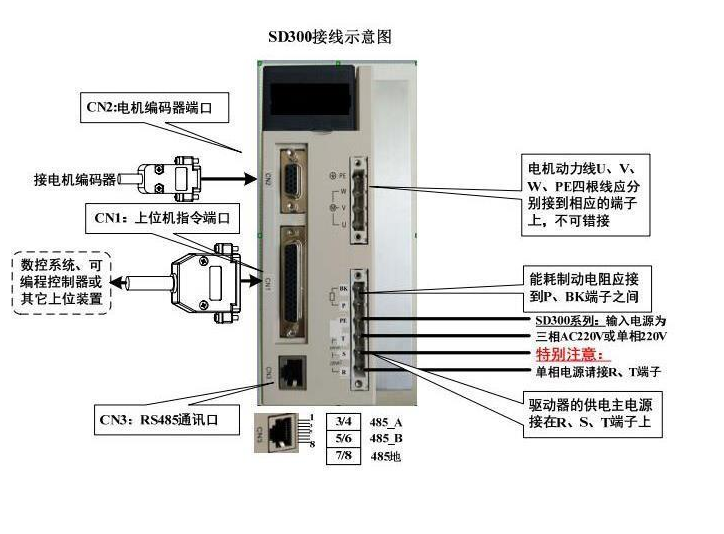

通訊端口 CN3 連接圖 特別說明：RS485通訊端口也可以通過CN1的40/41/42連接，詳見1.4節圖示說明。 SD300-20AL/30AL驅動器的通訊端口使用8位的網口連接器，針腳分布為
