磁編伺服抱閘接線說明

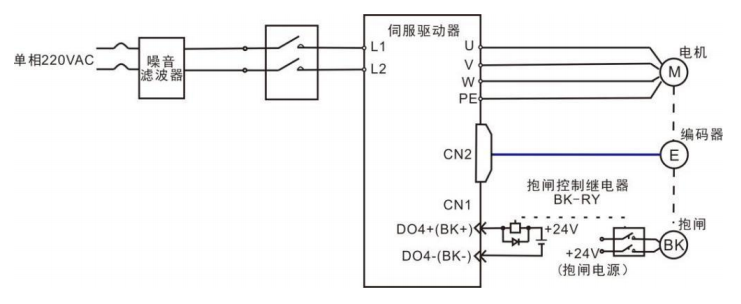

  抱閘是在伺服驅動器處于非運行狀態時，防止伺服電機軸運動，使電機保持位置鎖定， 以使機械的運動部分不會因?yàn)樽灾鼗蛲饬σ苿?dòng)的機構。 抱閘接線抱閘輸入信號的連接沒有極性，需要用戶準備 24V 電源。抱閘信號 BK 和抱 閘電源的標準連線實例如下所示：

注意：  內置于伺服電機中的抱閘機構是非通電動作型的固定專用機構，不可用于 制動用途，僅在使伺服電機保持停止?fàn)顟B(tài)時使用。

 抱閘線圈無極性。

 伺服電機停機后，應切斷伺服開啟信號（Servo On)。

 內置抱閘的電機運轉時，抱閘可能會發出咔嚓聲，功能上并無影響。

 抱閘線圈通電時（抱閘開放狀態），在軸端等部位可能發生磁通泄漏。在 電機附件使用磁傳感器等儀器時，請注意。

 抱閘禁止與其他用電器共用電源，防止因其他用電器工作，導致電壓或電 流降低，最終引起抱閘誤動作。

 推薦使用 0.5mm²以上線纜。
