時代超群CM46PAC控制器如何操作（wgb）

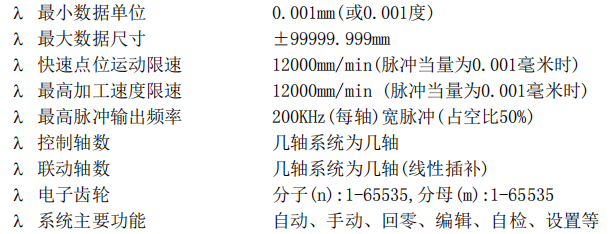

  高性能、高速度32位CPU  液晶顯示器(分辨率:800×480)

 電阻觸摸板  8按鍵，用于特殊功能或備后用(正常使用無效)

 專用多軸運動控制芯片(信號輸出為:5V TTL)  輸入口：16路光電隔離輸入+8路高速光隔輸入(可連接24V正交編碼器)

 輸出口：12路光電隔離輸出(200mA/24V)+2路繼電器三端輸出(Cm,NC,NO)

 增量編碼器接口，與輸入口共用，最多可用4組AB正交信號的計數器

 光電隔離模擬量2路(0-10V)輸出(非標配)

 電機信號共陽輸出，負載能力為20mA/5V(限流電阻應大于270Ω)

步進細分驅動器+步進電機：輕巧的設備可采用步進電機，但注意不要產生共振、丟步、堵轉，應 注意控制信號為5V信號，能響應200KHz以上的脈沖信號，限流電阻應大于200Ω，差分信號或 共陽極均可。  交流伺服驅動器+伺服電機：設備成本可能增加，但不會出現共振、丟步、堵轉等現象，應注意控 制信號為5V信號，能響應200KHz以上的脈沖信號，限流電阻應大于200Ω。 注意：當系統電機控制接口損壞時，基本是由驅動器的限流電阻過小或驅動器損壞造成的，但控制系 統不會造成驅動器的損壞。

電源   直流24V/1A電源和24V/1-3A電源(可共用一個),請選擇質量優的開關電源，以免造成系統的損壞。  隔離變壓器，電源濾波器，減少其它電器對系統電源的干擾。

 中間繼電器：本系統輸出端功率約1.2W，大于此功率時需要增加繼電器  接觸器：用于控制強電大功率電器，其控制線圈應由中間繼電器控制  電控剎車，抱閘：系統輸出控制中間繼電器，中間繼電器控制接觸器，接觸器再控制大功率電器，  非接觸接近開關(感應器)：盡量采用三線(綜:接24V，藍:24G，黑:輸入信號)NPN。  行程開關：不同的用途需要選擇常開(NO)或常閉(NC)。  按鈕：除急停按鈕外，一般選用常開(NO)觸點。  氣動、液動控制閥：當為交流或非DC24V或功率大于5W均需由中間繼電器控制。

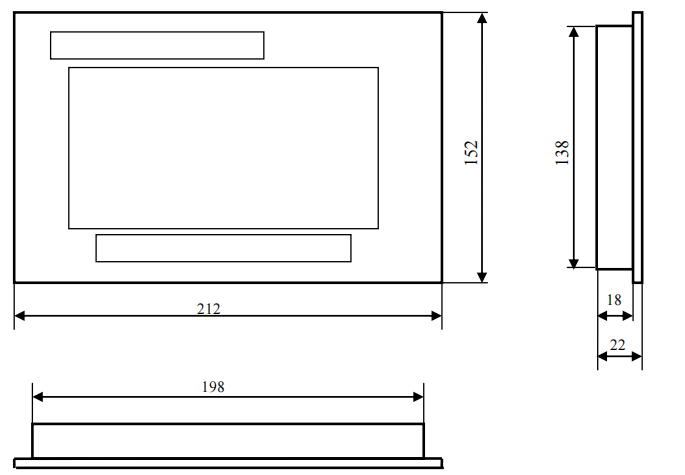

外形尺寸： 長:212毫米，寬:152毫米,深:16.5毫米,邊沿厚:4毫米  嵌入開孔： 長:198毫米，寬:138毫米
