時代超群CM46PAC外部操作功能

  外啟動：外接的啟動按鈕，受“外啟動鈕有效”選項的控制，并設有有效的輸入點。 外暫停：外接的暫停按鈕，受“外暫停鈕有效”選項的控制，并設有有效的輸入點。 速度升：外接的速度倍率升按鈕，受“外升速鈕有效”選項的控制，并設有有效的輸入點。 速度降：外接的速度倍率降按鈕，受“外降速鈕有效”選項的控制，并設有有效的輸入點。 以下為外手動鈕操控：外部手動操作按鈕，受“外手動鈕有效”選項的控制，并設為有效的輸入點。 外部X+：外接的X軸正向運動鈕 外部X-：外接的X軸負向運動鈕 外部Y+：外接的Y軸正向運動鈕 外部Y-：外接的Y軸負向運動鈕 外部Z+：外接的Z軸正向運動鈕 外部Z-：外接的Z軸負向運動鈕 外部A+：外接的A軸正向運動鈕 外部A-：外接的A軸負向運動鈕 外部B+：外接的B軸正向運動鈕 外部B-：外接的B軸負向運動鈕 外部C+：外接的C軸正向運動鈕 外部C-：外接的C軸負向運動鈕 外程零：外接的回程序(坐標)零鈕 外機零：外接的回機械零鈕,按xyzabc順序 外高速：外接的高低速運動開關 外點動：外接的點動/連續選擇開關 注：“外機零”為外部回機械零按鈕，能否回機械零及回零的方向、零點開關的常開常閉方式等由“回 零項”設置。是否同時回機械零，由“控制項”下的“各軸同回機零”選項控制。當非同時回機械零時， 可設置各軸的動作順序，在“參數”“系統”“機零序”中設置。 當“外手動鈕有效”時，在主畫面或手動功能下，外手動鈕有效。當選中了“主界面微調整”時，只 按“點動增量”運動，且不計入坐標，是為“微調”。 當“參數”“系統”“客戶項”“手動控高低速”選中時，可在手動的過程中(方向鍵按住不放)， 通過“外高速”切換高/低速，則手動中自動過渡高/低速。

手持盒控制說明

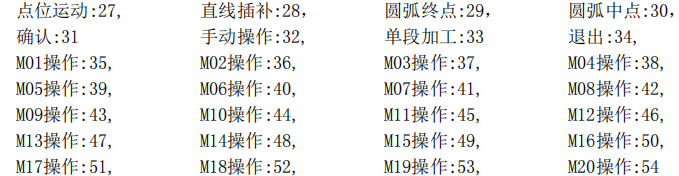

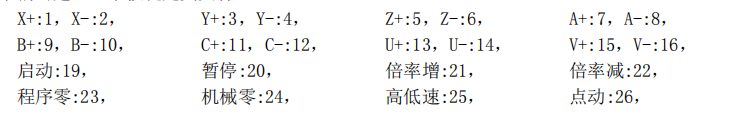

此功能當“參數”“系統”“控制項”下的“外手持盒有效”選中后才有效。 需要另購手持盒，此擴展為編碼方式，占用5個輸入口。并在“設入2”中設置相應的輸入口號。且按 如下編碼建立一個按鍵定義文件：

可根據實際使用情況，從上述編碼中最多選擇28個按鍵功能。通過“寫字板”等創建一個純文本的文 件，內容為編碼值加“，”分隔，最后一個也需要加“，”。共需要28個，如果某鍵不定義功能，則給0值。 例如: 1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,0,0,19,20,21,22,23,24,25,26,0,31, 定義了XYZABC的+/-方向鍵，(空), (空),啟動，暫停，倍率增，倍率減，程序零，機械零，高低速， 點動，(空)，確認。 文件名為BOX.TXT，拷貝到Ｕ盤中，插入系統后，通過設定的密碼(請聯系我們)可讀入到系統，并建 立外手持盒的操作控制。
